FLANGE RANURADO ANSI B16 3 PULGADAS

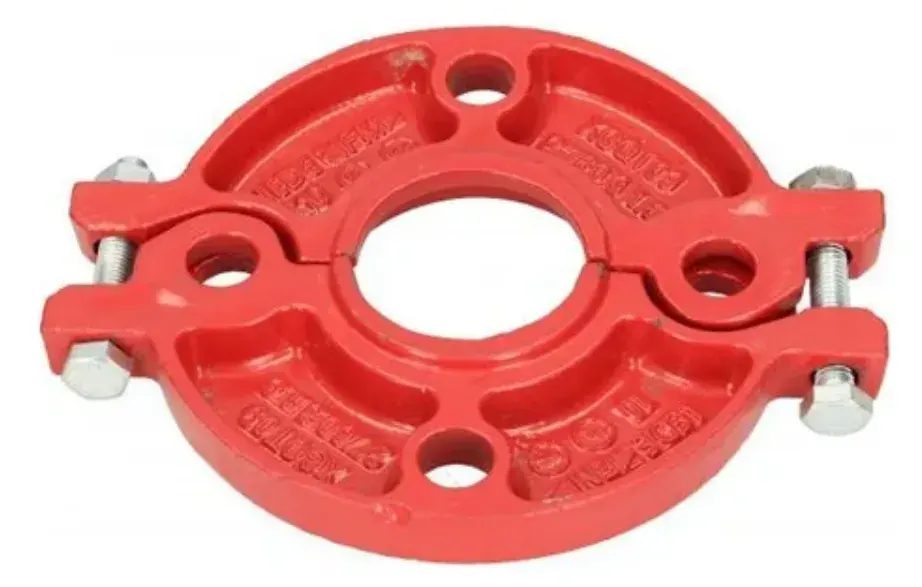

Flange Ranurado Adaptador - 3" (88.9mm OD)
Descripción del Producto
Este flange está fabricado en hierro dúctil de alta resistencia, cumpliendo con la norma ASTM A536. Su diseño permite acoplarse directamente al extremo de un tubo ranurado de 3 pulgadas mediante una empaquetadura interna de caucho, mientras que su cara externa presenta el patrón de 4 pernos estándar de la norma ANSI B16.5 Clase 150.
Es la solución técnica preferida para conectar válvulas de compuerta, retenciones o bombas a la red sin necesidad de soldaduras, permitiendo además una rotación de 360° para facilitar la alineación de la pernería en espacios reducidos.
Características Principales
Montaje Mecánico: Elimina la necesidad de trabajos en caliente (soldadura), reduciendo tiempos de instalación y riesgos de seguridad.
Sello de Triple Acción: La empaquetadura en forma de "C" (generalmente EPDM) se comprime contra el diámetro exterior del tubo y la cara del flange, asegurando hermeticidad total incluso bajo vibración.
Ajuste Flexible: Permite corregir desalineaciones leves y facilita el desmontaje para inspección o reemplazo de válvulas.
Recubrimiento Protector: Acabado estándar en pintura epóxica roja (anticorrosiva) o galvanizado por inmersión en caliente para ambientes altamente corrosivos.
Resistencia Estructural: Diseñado para soportar las presiones nominales de sistemas de red húmeda y procesos industriales.
Instrucciones de Instalación
Revisión del Tubo: Asegúrese de que el extremo del tubo de 3" esté ranurado según la norma (Roll Groove) y libre de marcas profundas o suciedad.
Lubricación Crítica: Aplique lubricante específico para juntas sobre la empaquetadura para evitar que se muerda o deforme durante el apriete.
Ensamblaje: Deslice la empaquetadura en el tubo, posicione el flange sobre ella asegurando que el resalte calce en la ranura, y alinee con la brida del equipo opuesto.
Torque: Inserte los pernos y apriete de forma cruzada y progresiva para garantizar una presión uniforme en toda la cara del flange.
Especificaciones Técnicas
Diámetro Nominal: 3" (DN80).
Diámetro Exterior del Tubo (OD): 88.9 mm.
Patrón de Pernos: ANSI B16.5 Clase 150 (4 agujeros).
Material: Hierro Dúctil ASTM A536 Grado 65-45-12.
Presión Máxima de Trabajo: 300 PSI ($20.6$ bar).
Rango de Temperatura: -34°C a 110°C (según material de la junta).
