FLANGE RANURADO ANSI B16 4 PULGADAS

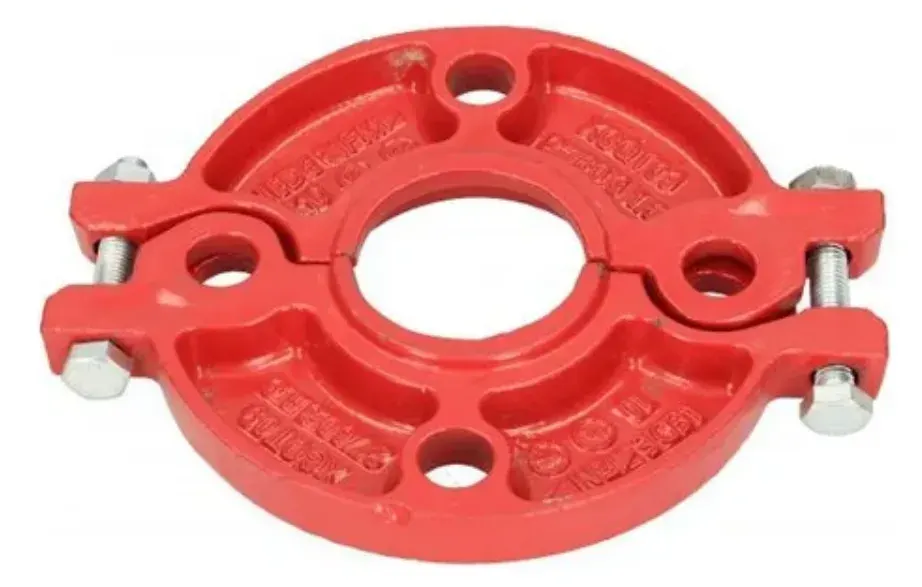

Flange Ranurado Adaptador - 4" (114.3mm OD)
Descripción del Producto
Fabricado en hierro dúctil bajo la normativa ASTM A536, este accesorio actúa como un adaptador híbrido. Por un lado, se acopla mecánicamente a la ranura de un tubo de 4", y por el otro, presenta la cara y el patrón de pernos estándar según la norma ANSI B16.5 Clase 150.
Su diseño dividido o articulado permite que el flange gire libremente antes de ser apretado, lo que facilita enormemente la alineación de los agujeros con la brida del equipo opuesto (como una válvula de mariposa o una bomba), incluso en espacios extremadamente confinados donde no se puede rotar la tubería.
Características Principales
Instalación en Frío: Elimina el uso de soldadura, reduciendo costos de mano de obra y riesgos de incendio en la obra.
Sello de Alta Presión: Incluye una empaquetadura de caucho (EPDM) con diseño en "C" que se expande con la presión interna para garantizar un sello hermético.
Alineación Facilitada: El flange puede rotar 360° sobre el tubo antes del ajuste final, asegurando una coincidencia perfecta de los pernos.
Resistencia a la Corrosión: Acabado estándar en pintura epóxica roja o galvanizado para una máxima protección contra la oxidación.
Amortiguación de Sistema: Ayuda a reducir la transmisión de vibraciones y ruidos en la línea de tuberías.
Instrucciones de Instalación
Inspección: Verifique que el extremo del tubo de 4" tenga la ranura estándar (Roll Groove) y esté libre de óxido o rebabas.
Lubricación: Es indispensable aplicar lubricante sobre la empaquetadura para evitar que se muerda o pellizque durante el ensamblaje.
Posicionamiento: Deslice la empaquetadura sobre el tubo, coloque el flange sobre ella asegurando que el reborde encaje en la ranura, y presente la brida opuesta.
Ajuste: Inserte los pernos y realice el apriete de forma cruzada para distribuir la presión de sellado de manera uniforme.
Especificaciones Técnicas
Diámetro Nominal: 4" (DN100).
Diámetro Exterior del Tubo (OD): 114.3 mm.
Patrón de Pernos: ANSI B16.5 Clase 150 (8 agujeros).
Material: Hierro Dúctil ASTM A536.
Presión de Trabajo: Hasta 300 PSI ($20.6$ bar).
Temperatura: -34°C a 110°C (con junta EPDM).
