GUARDA VALVULAS JUMBO HSC

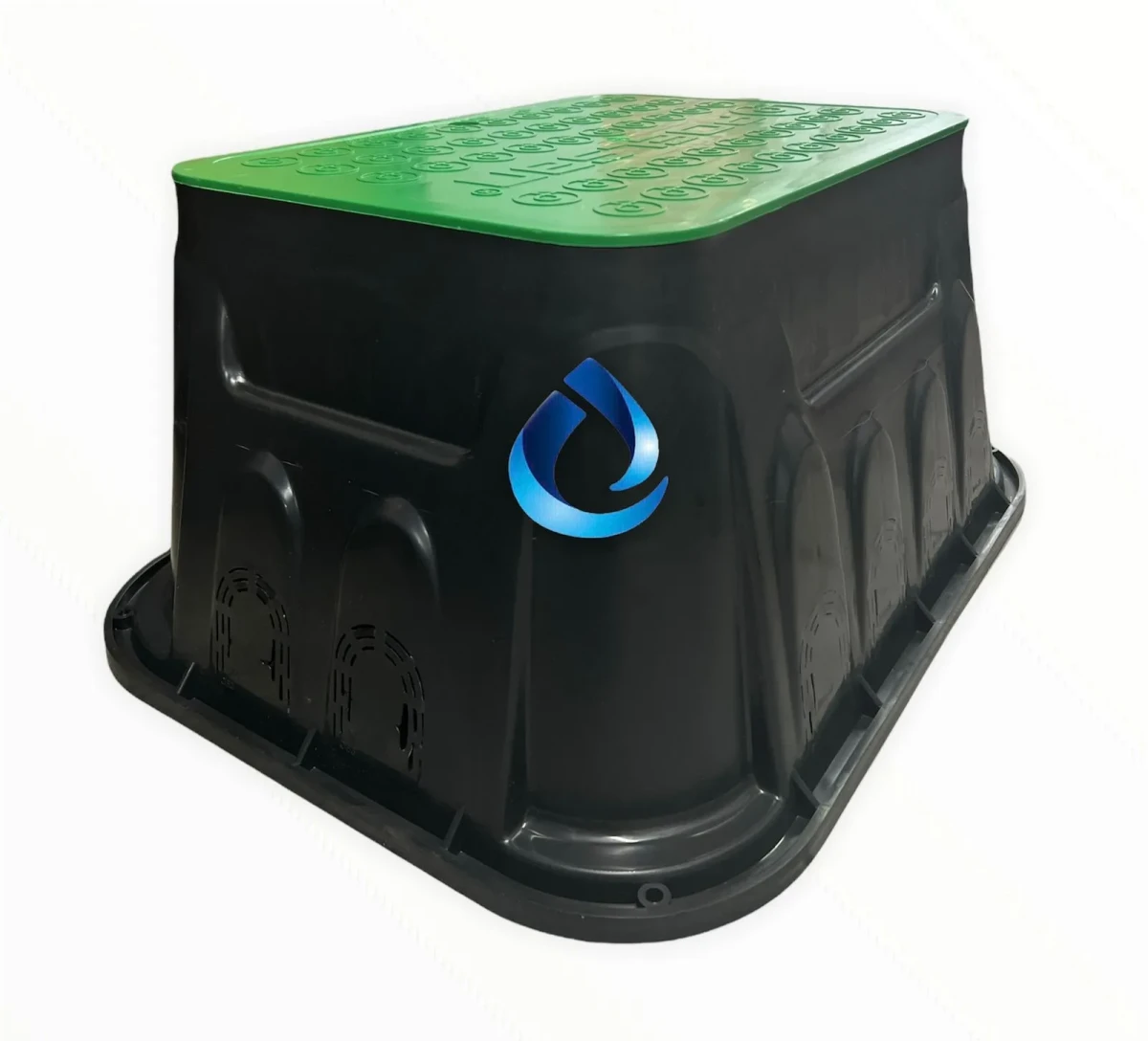

Cámara Guarda Válvula Jumbo - Modelo Jumbo HSC
Descripción del Producto
Este modelo destaca por su gran volumen interior y su robusta estructura rectangular con geometría cónica invertida. Está fabricada mediante inyección de polímeros termoplásticos de ingeniería estructural (polipropileno de alta densidad), lo que le permite soportar altas presiones laterales del terreno, el tránsito peatonal pesado y el paso continuo de cortacéspedes de gran escala, tractores de jardín o maquinaria de mantenimiento ligero.
Al ser una caja de la línea "Jumbo", ofrece el espacio óptimo para agrupar cómodamente un colector de hasta 5 o 6 electroválvulas en línea de 1" (o hasta 3 o 4 válvulas de mayor diámetro como $1\text{ ½"}$ o $2"$). Su amplitud interior es una ventaja crítica, ya que permite al técnico introducir herramientas de fuerza, realizar recambios de solenoides, limpiar filtros de gran tamaño o desmontar uniones americanas con total comodidad sin tener que desenterrar los componentes.
Características Principales
Máxima Capacidad Volumétrica: Su amplio formato rectangular está diseñado para centralizar múltiples zonas de riego en un solo punto del jardín, reduciendo la cantidad de excavaciones dispersas.
Estructura Cónica Antidesplazamiento: Al tener la base inferior significativamente más ancha que la boca superior, las fuerzas de compactación de la tierra actúan anclando la caja hacia abajo, evitando que se levante por la presión de raíces o variaciones térmicas del subsuelo.
Tapa Reforzada con Cierre de Seguridad: La tapa cuenta con un diseño texturado antideslizante con alta protección UV para evitar accidentes cuando el césped está mojado. Incluye un sistema de fijación mediante perno hexagonal o trabas de seguridad para evitar aperturas no autorizadas o vandalismo.
Arcos Laterales Pre-cortados (Knockouts): Incorpora ventanas pre-perforadas de fábrica en sus cuatro costados, facilitando el ingreso y salida recta de matrices principales de PVC o mangueras de polietileno de gran diámetro (hasta $2\text{ ½"}$ o $3"$).
Inmunidad Química y Biológica: Soporta perfectamente la humedad constante, los terrenos altamente salinos y la exposición directa a agroquímicos o fertilizantes utilizados en sistemas de fertirriego.
Instrucciones de Instalación
Excavación Amplia: Realice una fosa que supere en al menos 15 cm las dimensiones de la base inferior de la caja Jumbo.
Cama de Grava Estructural (Obligatoria para este tamaño): Coloque una base de 10 a 15 cm de grava o gravilla limpia en el fondo antes de asentar la cámara. Esto soporta el peso de la caja, asegura que el agua de drenaje o purga corra rápidamente y evita que el lodo ensucie las electroválvulas o los cables de la automatización.
Paso de Matrices: Remueva las pestañas pre-cortadas laterales según la orientación del colector e introduzca la guarda válvula sobre las tuberías.
Nivelación y Relleno: Ajuste la caja para que la tapa verde quede perfectamente nivelada y a ras con la línea final del terreno o el césped. Rellene los costados con tierra limpia en capas, compactando suavemente para evitar hundimientos futuros alrededor de la guarda válvula.
Especificaciones Técnicas
Modelo / Línea: Jumbo HSC (High Strength Box).
Geometría: Base y tapa rectangulares, perfil cónico de alta resistencia.
Material: Polipropileno estructural de alta densidad.
Color de Identificación: Cuerpo negro de alta densidad con tapa verde (diseñada para mimetizarse estéticamente con zonas de césped).
Capacidad Sugerida: Aloja colectores complejos de 4 a 6 electroválvulas con sus respectivas uniones americanas y accesorios de mantenimiento.
