INTERRUPTOR DE NIVEL 10 MTS EDR

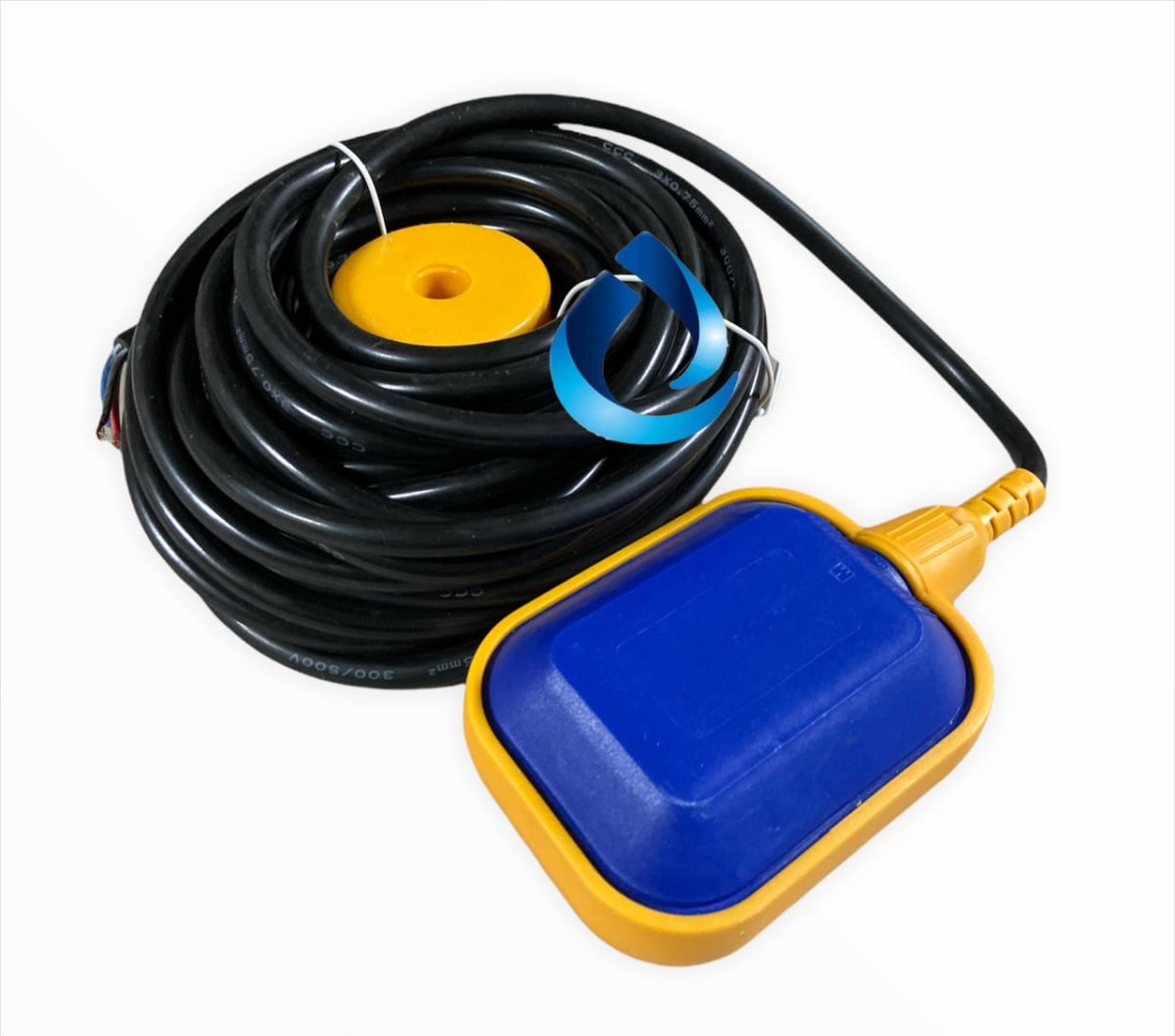

Interruptor de Nivel Flotador EDR - Cable de 10 Metros
Descripción del Mecanismo de Acción
Este dispositivo funciona bajo un principio hidrodinámico y gravitacional muy sencillo pero altamente eficiente. El cuerpo del flotador (la "pera") está fabricado en polipropileno de alta densidad totalmente hermético e impermeable, el cual alberga en su interior un microinterruptor eléctrico de alta capacidad acoplado a una esfera metálica móvil.
A medida que el nivel del líquido sube o baja, el flotador cambia de inclinación (posición vertical u horizontal). Cuando alcanza el ángulo crítico de conmutación, la esfera interna se desliza por gravedad, presionando el microinterruptor para abrir o cerrar el circuito eléctrico.
Al contar con un contacto inversor (SPDT de 3 hilos), el dispositivo es bidireccional y permite configurar dos funciones técnicas principales:
Función de Vaciado (Protección contra Marcha en Seco): Corta la energía de la bomba cuando el nivel del agua baja al mínimo para evitar que el motor trabaje en seco y se queme (ideal para pozos o cisternas de succión).
Función de Llenado (Control de Rebosamiento): Corta la energía de la bomba cuando el agua alcanza el nivel máximo en un estanque elevado, evitando que el fluido se desborde.
Características Principales
Cable de Gran Extensión (10 Metros): Fabricado con una cubierta de caucho de alta flexibilidad y resistencia química (Neopreno o PVC de alta calidad), lo que permite su instalación en estanques de gran profundidad o pozos subterráneos.
Hermeticidad Absoluta IP68: Cuerpo sellado mediante procesos de inyección plástica de alta presión que garantizan una total estanqueidad, impidiendo que el agua penetre en los contactos eléctricos a profundidades considerables.
Contrapeso Desplazable Incluido: Incorpora un bloque de contrapeso pesado que se fija a lo largo del cable. Ajustar la distancia entre el contrapeso y la boya flotadora permite regular con precisión el rango de nivel (el diferencial de altura) en el que la bomba se encenderá o apagará.
Configuración Eléctrica Versátil: Sistema de 3 cables internos (común, normalmente abierto y normalmente cerrado) identificados por colores, lo que facilita una conexión rápida tanto para sistemas de llenado como de vaciado.
Alta Resistencia Mecánica: Diseñado para soportar turbulencias moderadas y fluidos con partículas en suspensión (aguas grises o servidas ligeras), sin sufrir bloqueos mecánicos.
Aplicaciones Recomendadas
Automatización de bombas de agua en estanques de acumulación domiciliarios e industriales.
Control de nivel y prevención de rebose en sistemas de riego tecnificado y piscinas.
Vaciado automatizado de pozos de drenaje, fosas de aguas lluvias y sumideros.
Protección de motobombas y bombas sumergibles contra el trabajo en vacío.
Instrucciones de Conexión y Ajuste Técnico
Ajuste del Diferencial de Nivel: Deslice el contrapeso a través del cable y fíjelo con el pasador plástico incluido. Mientras más corto sea el tramo de cable libre entre el flotador y el contrapeso, menor será el recorrido que deba hacer el agua para activar el interruptor; a mayor distancia, mayor será el rango de nivel controlado.
Identificación de Cables (Uso General):
Cable Común (Generalmente Marrón o Negro): Va directo a la línea de alimentación o al tablero de control.
Cable para Vaciado / Desagüe (Generalmente Azul): Se conecta para arrancar la bomba cuando el nivel sube (vaciar un pozo) o cortar cuando baja.
Cable para Llenado (Generalmente Gris o Blanco): Se conecta para arrancar la bomba cuando el nivel baja (llenar un estanque) o cortar al subir.
Instalación Segura: Para motores monofásicos de potencias elevadas (superiores a $1\text{ HP}$ o $750\text{ W}$) o bombas trifásicas, no se debe conectar el flotador directamente a la bomba. El interruptor de nivel debe conectarse obligatoriamente al circuito de control de un contactor magnético en el tablero eléctrico para evitar que los arcos de corriente quemen los contactos internos de la boya.
Especificaciones Técnicas
Marca: EDR.
Longitud del Cable: 10 metros.
Grado de Protección: IP68 (Totalmente sumergible).
Tipo de Contacto: Microinterruptor inversor SPDT (3 hilos).
Capacidad Eléctrica Máxima: Generalmente soporta hasta $10\text{A}$ o $16\text{A}$ a $250\text{V}$ (Carga resistiva).
Temperatura de Trabajo: Máximo $50\text{°C}$ a $60\text{°C}$ según el tipo de fluido.
Material del Cuerpo: Polipropileno (PP) no tóxico de alta resistencia.
