INTERRUPTOR DE NIVEL 3 MTS EDR

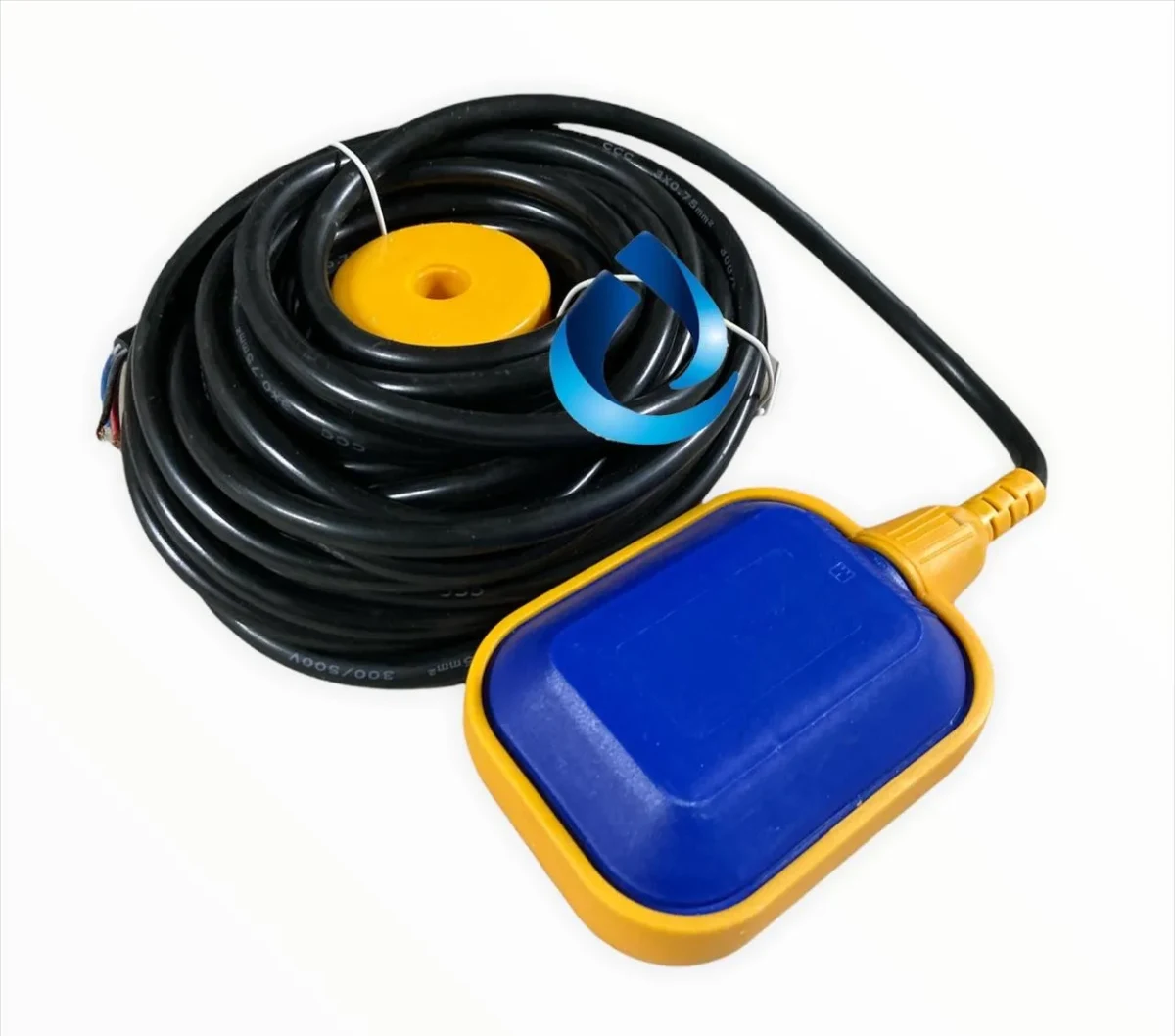

Interruptor de Nivel Flotador EDR - Cable de 3 Metros
Descripción del Mecanismo de Acción
Este dispositivo funciona bajo un principio hidrodinámico y gravitacional de alta eficiencia. El cuerpo de la boya flotadora está fabricado en polipropileno de alta densidad totalmente hermético, el cual aloja en su interior un microinterruptor eléctrico de alta capacidad acoplado a una esfera metálica móvil.
A medida que el nivel del agua sube o baja dentro del estanque, el flotador cambia su ángulo de inclinación. Al alcanzar el punto crítico de conmutación, la esfera interna se desliza por gravedad, presionando el microinterruptor para abrir o cerrar el circuito eléctrico de manera instantánea.
Al contar con un contacto inversor (sistema de 3 hilos), el dispositivo es bidireccional y permite configurar dos funciones técnicas principales:
Función de Llenado (Control de Rebosamiento): Corta la energía de la bomba cuando el agua alcanza el nivel máximo en un estanque elevado, evitando que el fluido se desborde, y arranca la bomba cuando el estanque se va vaciando.
Función de Vaciado (Protección contra Marcha en Seco): Corta la energía de la bomba cuando el nivel del agua baja al mínimo para evitar que el motor trabaje en vacío y se queme (ideal para cisternas de succión o pozos de acumulación).
Características Principales
Cable de 3 Metros de Extensión: Longitud ideal para estanques de agua residenciales estándar, tinas de acumulación sobre superficie y cisternas de mediana profundidad. El cable cuenta con una cubierta elástica de alta resistencia e impermeabilidad.
Hermeticidad Absoluta IP68: Cuerpo sellado mediante procesos de inyección plástica de alta presión que garantizan una total estanqueidad, impidiendo filtraciones de agua hacia los contactos eléctricos internos.
Contrapeso Desplazable Incluido: Incorpora un bloque de contrapeso pesado que se fija a lo largo del cable. Ajustar la distancia entre el contrapeso y la boya permite regular con precisión el diferencial de altura (rango de nivel) en el que la bomba se encenderá o apagará.
Configuración Eléctrica Versátil: Sistema de 3 cables internos (común, normalmente abierto y normalmente cerrado) identificados por colores, lo que facilita una conexión rápida según el requerimiento del sistema.
Compacto y Libre de Mantenimiento: Su diseño hidrodinámico evita que se acumulen sedimentos en su superficie, reduciendo la posibilidad de bloqueos mecánicos.
Aplicaciones Recomendadas
Automatización de bombas de agua en estanques de acumulación domiciliarios, edificios y casas.
Control de nivel máximo y prevención de rebose en estanques de almacenamiento de sistemas de riego tecnificado.
Protección de motobombas y bombas periféricas o centrífugas contra el trabajo en vacío.
Activación automatizada de alarmas de nivel crítico en estanques.
Instrucciones de Conexión y Ajuste Técnico
Ajuste del Diferencial de Nivel: Deslice el contrapeso a través del cable y fíjelo con el pasador plástico incluido. Mientras más corto sea el tramo de cable libre entre el flotador y el contrapeso, menor será el recorrido que deba hacer el agua para activar el interruptor; a mayor distancia, mayor será el rango de nivel controlado.
Identificación de Cables (Uso General):
Cable Común: Va directo a la línea de alimentación o al borne de control del tablero.
Cable para Llenado (Normalmente Cerrado): Se conecta para arrancar la bomba cuando el nivel baja (estanque vacío) y cortar al subir (estanque lleno).
Cable para Vaciado / Desagüe (Normalmente Abierto): Se conecta para arrancar la bomba cuando el nivel sube (vaciar una fosa) o cortar cuando baja (proteger cisterna).
Instalación Segura: Para motores monofásicos de potencias elevadas (superiores a $1\text{ HP}$ o $750\text{ W}$) o sistemas trifásicos, no se debe conectar el flotador directamente a la bomba. El interruptor de nivel debe conectarse obligatoriamente al circuito de control de un contactor magnético en el tablero eléctrico para evitar que los arcos de alta corriente quemen los contactos internos de la boya.
Especificaciones Técnicas
Marca: EDR.
Longitud del Cable: 3 metros.
Grado de Protección: IP68 (Totalmente sumergible).
Tipo de Contacto: Microinterruptor inversor SPDT (3 hilos).
Capacidad Eléctrica Máxima: Soporta hasta $10\text{A}$ o $16\text{A}$ a $250\text{V}$ (según la carga resistiva/inductiva).
Material del Cuerpo: Polipropileno (PP) de alta resistencia química y mecánica.
