INTERRUPTOR DE NIVEL 5 MTS KEY ITALIA

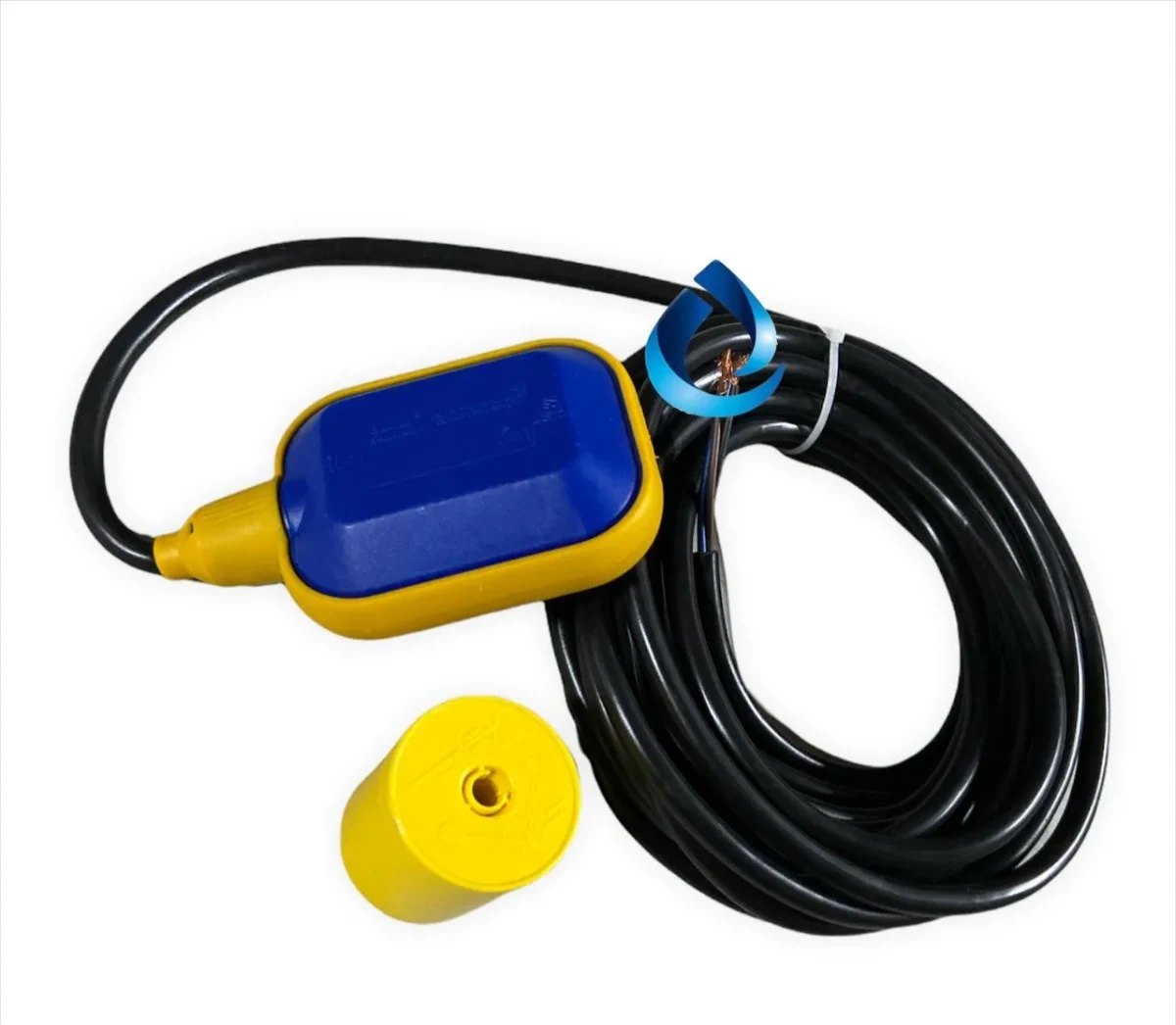

Interruptor de Nivel Flotador Key Italia - Cable de 5 Metros
Descripción del Mecanismo de Acción
Este dispositivo destaca en el mercado de la automatización hidráulica por su robustez industrial y la calidad de sus componentes de origen europeo. El cuerpo del flotador está fabricado con una doble cámara de polipropileno soplado de alta densidad, lo que garantiza una resistencia superior a impactos mecánicos, presiones hidrostáticas y variaciones térmicas.
Su funcionamiento se basa en un principio hidrodinámico y gravitacional de gran eficiencia. Aloja en su interior un microinterruptor eléctrico de alta capacidad con contactos de plata, acoplado a una esfera metálica móvil de alta precisión. A medida que el nivel del agua sube o baja dentro del depósito, el flotador cambia su ángulo de inclinación; al alcanzar el punto crítico de conmutación, la esfera interna se desliza por gravedad, presionando el microinterruptor para abrir o cerrar el circuito de manera instantánea.
Al contar con un contacto inversor (sistema de 3 hilos), el dispositivo es bidireccional y permite configurar dos funciones técnicas principales:
Función de Llenado (Control de Rebosamiento): Corta la energía de la bomba cuando el agua alcanza el nivel máximo en un estanque elevado, evitando que el fluido se desborde, y arranca el motor cuando el estanque se va vaciando.
Función de Vaciado (Protección contra Marcha en Seco): Corta la energía de la bomba cuando el nivel del agua baja al mínimo para evitar que el motor trabaje en vacío y sufra daños térmicos severos (ideal para cisternas de succión o pozos de acumulación).
Características Principales
Calidad de Fabricación Italiana: Sello de alta fiabilidad en sus contactos eléctricos internos y en la flexibilidad de sus materiales, garantizando una vida útil prolongada bajo uso continuo.
Cable de 5 Metros de Extensión: Longitud versátil e intermedia, ideal para estanques cilíndricos verticales de gran volumen, cisternas enterradas y pozos de bombeo residenciales o agrícolas de mediana escala. El cable cuenta con una cubierta elástica de alta resistencia e impermeabilidad.
Hermeticidad Absoluta IP68 con Doble Cámara: El diseño de doble sellado estanco impide filtraciones de agua hacia los contactos eléctricos internos a profundidades considerables, asegurando una operatividad libre de fallas por aislamiento.
Contrapeso Desplazable Incluido: Incorpora un bloque de contrapeso pesado que se fija a lo largo del cable. Ajustar la distancia entre el contrapeso y la boya permite regular con precisión el diferencial de altura (rango de nivel) en el que la bomba se encenderá o apagará.
Configuración Eléctrica Versátil: Sistema de 3 cables internos (común, normalmente abierto y normalmente cerrado) identificados por colores, lo que facilita una conexión rápida según el requerimiento del sistema de bombeo.
Aplicaciones Recomendadas
Automatización de bombas de agua en estanques de acumulación domiciliarios, agrícolas o comerciales.
Control de nivel máximo y prevención de rebose en estanques de almacenamiento para sistemas de riego tecnificado.
Protección de motobombas, bombas periféricas, centrífugas o sumergibles contra el trabajo en vacío.
Activación automatizada de alarmas de nivel crítico o sistemas de drenaje de aguas lluvias.
Instrucciones de Conexión y Ajuste Técnico
Ajuste del Diferencial de Nivel: Deslice el contrapeso a través del cable y fíjelo con el pasador plástico incluido. Mientras más corto sea el tramo de cable libre entre el flotador y el contrapeso, menor será el recorrido que deba hacer el agua para activar el interruptor; a mayor distancia, mayor será el rango de nivel controlado.
Identificación de Cables (Uso General):
Cable Común: Va directo a la línea de alimentación o al borne de control del tablero.
Cable para Llenado (Normalmente Cerrado): Se conecta para arrancar la bomba cuando el nivel baja (estanque vacío) y cortar al subir (estanque lleno).
Cable para Vaciado / Desagüe (Normalmente Abierto): Se conecta para arrancar la bomba cuando el nivel sube (vaciar una fosa) o cortar cuando baja (proteger cisterna).
Instalación Segura: Para motores monofásicos de potencias elevadas (superiores a $1\text{ HP}$ o $750\text{ W}$) o sistemas trifásicos, no se debe conectar el flotador directamente a la bomba. El interruptor de nivel debe conectarse obligatoriamente al circuito de control de un contactor magnético en el tablero eléctrico para evitar que los arcos de alta corriente quemen los contactos internos de la boya.
Especificaciones Técnicas
Marca: Key Italia.
Origen: Italia.
Longitud del Cable: 5 metros.
Grado de Protección: IP68 (Totalmente sumergible con doble cámara).
Tipo de Contacto: Microinterruptor inversor SPDT (3 hilos) con contactos de plata.
Capacidad Eléctrica Máxima: Soporta hasta $10\text{A}$ o $16\text{A}$ a $250\text{V}$ (según la carga resistiva/inductiva).
Material del Cuerpo: Polipropileno (PP) de alta resistencia química y mecánica.
