INYECTOR KIT VENTURI 1"
Sistema de Fertirriego Venturi de $1''$ - Kit Completo
Descripción del Mecanismo de Acción
El inyector Venturi opera de forma puramente mecánica bajo el Principio de Bernoulli. El cuerpo del dispositivo posee un estrechamiento cónico interno en forma de reloj de arena. Cuando el flujo de agua a presión ingresa al inyector y pasa por esta sección reducida, experimenta un aumento drástico en su velocidad, lo que genera de forma automática una caída de presión hidrodinámica (efecto vacío o succión) en el punto estrecho.
Esta fuerza de succión es aprovechada por la toma lateral del Venturi, la cual aspira la solución fertilizante desde un contenedor externo y la mezcla de forma homogénea con el caudal de agua principal. Al no poseer partes móviles ni motores eléctricos, es un sistema extremadamente confiable, libre de desgaste mecánico y que no requiere energía externa para funcionar, ya que se activa exclusivamente con la energía hidráulica de la propia motobomba o red de riego.

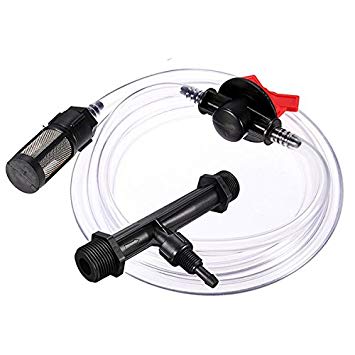

Componentes Incluidos en el Kit
Inyector Venturi de $1''$: Cuerpo principal fabricado en plástico de ingeniería de alta resistencia.
Manguera de Succión Transparente: Tubo de PVC flexible que conecta el inyector con el depósito de fertilizante.
Válvula de Control de Flujo (Dosificadora): Llave aguja o grifo de precisión integrado en la manguera para regular los litros por hora ($L/h$) de succión.
Filtro de Fondo de Succión: Filtro de malla fina que va sumergido en el contenedor de fertilizante para impedir el paso de partículas o sedimentos no diluidos que puedan tapar los goteros.
Válvula de Retención (Cheque): Integrada en la toma lateral del Venturi para evitar que el agua de la red retorne al estanque de fertilizante cuando el sistema se apague.
Características Principales
Plástico Técnico Avanzado: Construido en polipropileno o PVDF resistente a la corrosión de productos químicos agresivos, ácidos de limpieza y fertilizantes altamente concentrados.
Inyección Homogénea: Asegura que los nutrientes se mezclen perfectamente con el agua antes de llegar a las plantas, garantizando una nutrición uniforme en todo el huerto o plantación.
Conexión Estándar de $1''$: Hilos o roscas macho tipo BSP de un pulgada, facilitando su acople con uniones americanas o terminales de PVC.
Cero Consumo Eléctrico: Funciona de manera autónoma aprovechando el diferencial de presión de la red hidráulica.
Instrucciones de Instalación Técnica (Sistema By-Pass)
Para que un Venturi succione correctamente, requiere un diferencial de presión de entre un $15\%$ y un $30\%$ entre la entrada y la salida del dispositivo. Por esta razón, nunca se debe instalar directamente en la línea principal de riego. La instalación correcta se realiza mediante un arreglo en By-Pass (puente):
Montaje del By-Pass: Instale una válvula de bola en la cañería principal de riego. Antes y después de esta válvula, realice dos derivaciones en T de donde nacerán las conexiones que alimentarán el Venturi de $1''$.
Dirección del Flujo: Instale el Venturi respetando la flecha grabada en su cuerpo plástico, la cual indica el sentido en el que debe correr el agua.
Operación y Calibración: Con el sistema de riego encendido y la válvula de la cañería principal abierta por completo, el Venturi no succionará. Comience a cerrar lentamente la válvula principal; esto forzará a que parte del agua se desvíe a través del Venturi. En el momento en que se genere el diferencial de presión necesario, la manguera transparente comenzará a succionar el fertilizante.
Regulación: Utilice la pequeña válvula de la manguera para ajustar la tasa de inyección final según los requerimientos técnicos de su plan de fertirriego.
Especificaciones Técnicas
Medida de Conexión: $1''$ (Rosca Macho BSP).
Rango de Caudal de Trabajo: Generalmente opera con caudales de paso entre $1.800\text{ a } 6.000\text{ litros por hora}$ ($L/h$), dependiendo de la presión.
Capacidad de Succión: Capaz de inyectar entre $30\text{ a } 250\text{ litros por hora}$ de solución fertilizante.
Presión de Trabajo Recomendada: Entre $0.7\text{ a } 4\text{ bar}$ ($10\text{ a } 58\text{ PSI}$).
Material: Polipropileno de alta densidad estabilizado contra rayos UV.
