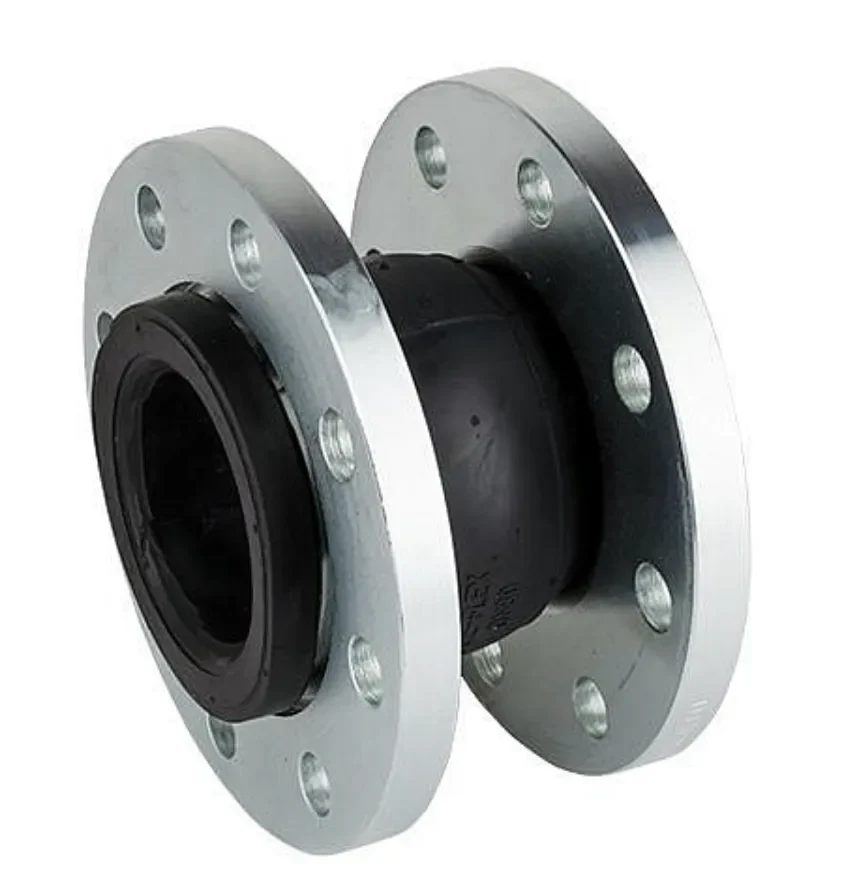

Junta de Dilatación de Goma con Bridas DIN 1 $1/2''$ (DN40)
Descripción del Mecanismo de Acción
Este dispositivo actúa como un acople elástico y flexible intercalado en la línea de cañerías. Su cuerpo central (el fuelle o "muffa") está construido de elastómero sintético vulcanizado de alta resiliencia, reforzado internamente con una malla de hilos de nylon o fibras textiles de alta tenacidad.
Su principio técnico se basa en la flexibilidad estructural para resolver tres problemas críticos en las matrices de fluidos:
Absorción de Dilataciones y Contracciones: Los cambios de temperatura en el fluido provocan que las cañerías metálicas (acero, cobre o acero inoxidable) se expandan o contraigan milimétricamente. El fuelle de goma absorbe estos movimientos axiales, radiales y angulares, evitando que el estrés mecánico fracture las soldaduras o trice las fijaciones.
Aislamiento Antivibratorio Absoluto: Al instalarse inmediatamente a la entrada y salida de equipos dinámicos (como bombas centrífugas, motores o compresores), detiene la transmisión de ondas vibratorias e impactos hidráulicos. Esto protege los ejes de las bombas, previene el aflojamiento de pernos y reduce drásticamente el ruido estructural en la sala de bombas.
Compensación de Desalineaciones: Absorbe pequeñas desviaciones e imperfecciones en el eje de montaje de las cañerías durante la instalación.
Características Principales
Cuerpo de Elastómero Reforzado: Fabricado comúnmente en EPDM (excelente para agua potable, agua caliente y fluidos alcalinos) o NBR (para hidrocarburos y aceites), con un trenzado interior textil que le confiere una alta resistencia a la presión estática y dinámica.
Bridas Locas (Giratorias) Norma DIN: Las bridas de acero al carbono no están fijas a la goma; giran libremente sobre el cuello del fuelle. Esto facilita enormemente el montaje, permitiendo alinear las perforaciones de los pernos con la contrabrida de la cañería sin retorcer el cuerpo elástico.
Estándar DIN DN40 / PN10-PN16: El patrón de perforación para los pernos cumple estrictamente con las dimensiones de la normativa DIN para un diámetro nominal de $40\text{ mm}$ ($1\ 1/2''$). Las dimensiones de los centros de agujeros y el diámetro exterior están unificados internacionalmente.
Diseño de Autoseguro Hidráulico: El labio de goma del fuelle sobresale y se asienta directamente sobre la cara de la contrabrida metálica. Al apretar los pernos, la propia goma actúa como una empaquetadura de alta presión, eliminando la necesidad de colocar juntas o sellos adicionales.
Aplicaciones Recomendadas
Redes de aspiración y descarga de agua en sistemas de bombeo residencial, comercial e industrial.
Conexiones de entrada y salida en estanques de acumulación de agua y matrices de riego tecnificado de gran escala.
Centrales de agua caliente sanitaria ($ACS$), sistemas de calefacción centralizada y torres de enfriamiento.
Plantas de tratamiento de aguas, matrices de alcantarillado ligero o conducción de fluidos químicos compatibles.
Instrucciones de Instalación Técnica y Buenas Prácticas
Dirección del Esfuerzo: Instale la junta respetando su longitud libre nominal en frío. Nunca estire la junta para rellenar un espacio vacío demasiado grande ni la comprima en exceso para hacerla caber; esto reduce drásticamente su vida útil y capacidad de absorción.
Ajuste de Pernos Cruzado: Introduzca los pernos con las cabezas mirando hacia el lado de la goma (para evitar que la punta del hilo pueda rozar o pinchar el fuelle si se mueve). Apriete las tuercas de forma progresiva y en patrón de cruz (X) para garantizar una compresión uniforme del labio de goma contra la contrabrida.
Uso de Puntos Fijos (Anclajes): Las juntas de dilatación tienden a expandirse longitudinalmente bajo presión (fuerza de empuje del fondo). Es obligatorio que la cañería cuente con soportes y anclajes fijos estructurales antes y después de la junta para que la fuerza del fluido no estire el elastómero más allá de sus límites técnicos.
Especificaciones Técnicas
Diámetro Nominal: DN40 ($1\ 1/2''$ / $40\text{ mm}$ de paso interior).
Normativa de las Bridas: DIN (Compatible con PN10 y PN16).
Número de Perforaciones: 4 agujeros para pernos de fijación.
Material del Fuelle: EPDM / NBR con refuerzo textil sintético.
Material de las Bridas: Acero al carbono con recubrimiento galvanizado anticorrosivo (o pintura epóxica).
Presión de Trabajo Máxima: Hasta $16\text{ bar}$ ($232\text{ PSI}$) a temperatura ambiente.
Temperatura de Trabajo: Rango promedio de $-10\text{°C}$ a $+95\text{°C}$ (según el tipo de elastómero).
