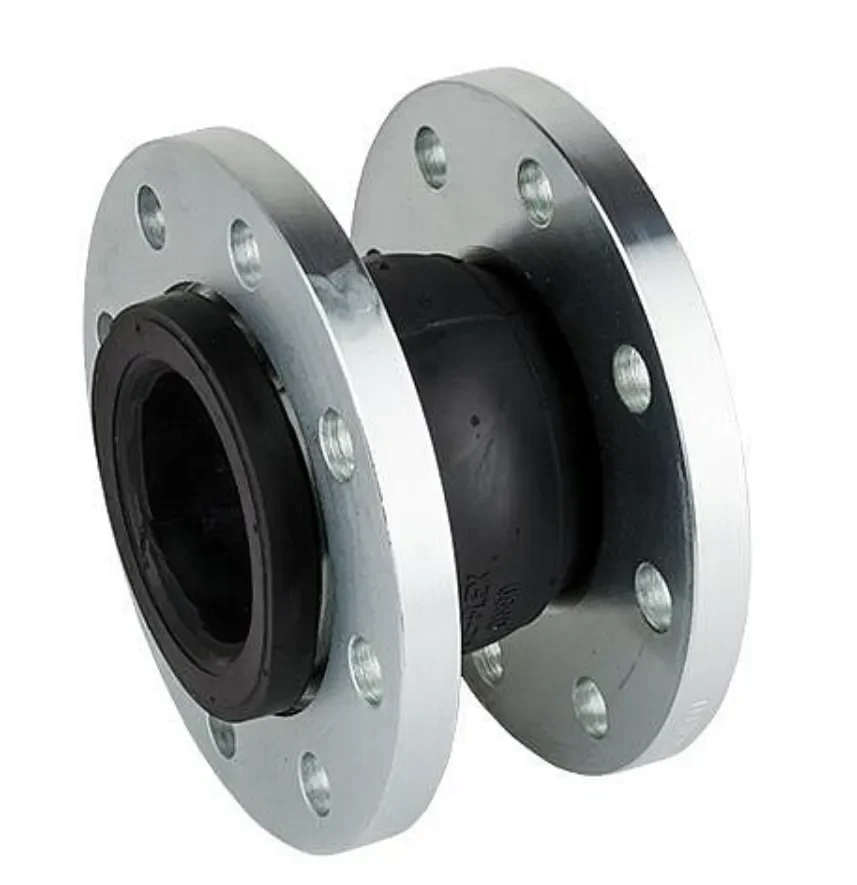

Junta de Dilatación de Goma con Bridas DIN $3''$ (DN80)
Descripción del Mecanismo de Acción
Este dispositivo actúa como un acople elástico y flexible intercalado de forma estratégica en la línea de cañerías principal. Su cuerpo central (el fuelle o "muffa") está construido de elastómero sintético vulcanizado de alta resiliencia, reforzado internamente con un trenzado de hilos de nylon multicapa o fibras textiles de alta tenacidad que le permiten soportar altas presiones sin deformarse geométricamente.
Su principio técnico resuelve tres problemas críticos en salas de bombas y líneas de distribución:
Absorción de Esfuerzos Térmicos: Las variaciones de temperatura en el agua provocan que las matrices de acero, fierro negro o acero inoxidable se expandan o contraigan milimétricamente. El fuelle absorbe estos movimientos axiales (compresión y extensión), radiales (laterales) y angulares, impidiendo que el estrés fatigue las uniones soldadas o fracture los fittings rígidos.
Aislamiento Antivibratorio de Equipos Dinámicos: Al instalarse directamente en las conexiones de succión y descarga de bombas de gran potencia (sobre $5\text{ HP}$ o $10\text{ HP}$), absorbe de raíz el traqueteo y las ondas de choque del motor. Esto protege el eje de la bomba, evita la cavitación estructural, previene el aflojamiento de pernos en la red y reduce drásticamente el ruido que viaja por las tuberías.
Compensación de Desalineaciones de Montaje: Permite corregir pequeñas desviaciones en los ejes de las cañerías durante los trabajos de montaje técnico en la sala de máquinas.
Características Principales
Cuerpo de Elastómero Industrial (EPDM o NBR): Fabricado generalmente en EPDM de alta densidad, lo que le otorga una resistencia excepcional al agua potable, aguas tratadas, calor y envejecimiento por intemperie (rayos UV), con núcleo textil de alta tenacidad.
Bridas Locas (Giratorias) Norma DIN: Las bridas metálicas no están soldadas ni fijas a la goma; giran de forma concéntrica en $360°$ sobre el cuello del fuelle. Esto facilita drásticamente el montaje, permitiendo alinear los agujeros de los pernos con la contrabrida existente sin retorcer ni estresar el cuerpo de goma.
Estándar DIN DN80 / PN10-PN16: El patrón de perforación para los pernos cumple de manera estricta con las dimensiones internacionales DIN para un diámetro nominal de $80\text{ mm}$ ($3\text{ pulgadas}$). Las dimensiones del diámetro de centros y el diámetro exterior están completamente unificados.
Sello de Auto-Empaquetadura: El labio de goma reforzado del fuelle sobresale cubriendo la cara interna de la brida. Al prensar con los pernos, la propia goma se comprime contra la contrabrida metálica creando un sello hidráulico hermético a alta presión, eliminando la necesidad de colocar juntas adicionales de cartón o caucho.
Aplicaciones Recomendadas
Matrices principales de descarga y aspiración en bombas de pozos profundos, sistemas de elevación de agua en edificios y plantas industriales.
Redes de alimentación primaria en sistemas de riego tecnificado agrícola de gran superficie.
Circuitos cerrados de climatización industrial ($HVAC$), torres de enfriamiento y centrales de agua caliente colectiva.
Conexión en la entrada de estanques de acumulación horizontales o verticales de gran volumen para mitigar los asentamientos del terreno.
Instrucciones de Instalación Técnica y Buenas Prácticas
Posición de los Pernos (Seguridad): Introduzca los pernos de fijación con la cabeza mirando hacia el lado del fuelle de goma y las tuercas hacia el exterior (lado de la cañería). Esto asegura que, ante cualquier movimiento extremo de la junta, el hilo del perno no roce, pinche o rasgue la goma.
Torque Progresivo y Cruzado: Apriete las tuercas de forma gradual utilizando un patrón en cruz (X) para asegurar que el labio de goma se asiente de manera perfectamente plana y uniforme contra la contrabrida, logrando una estanqueidad óptima sin deformar la pestaña.
Uso Obligatorio de Anclajes (Puntos Fijos): Las juntas de $3''$ experimentan una gran fuerza de empuje axial bajo presión. La línea de cañerías debe contar con soportes rígidos estructurales y anclajes fijos antes y después de la junta. Sin estos soportes, la presión del agua estirará el fuelle más allá de sus límites técnicos permitidos, provocando una falla estructural prematura.
Especificaciones Técnicas
Diámetro Nominal: DN80 ($3\text{ Pulgadas}$ / $80\text{ mm}$ de paso interior real).
Normativa de las Bridas: DIN (Compatible con estándares PN10 y PN16).
Número de Perforaciones: 8 agujeros para pernos de fijación (estándar para DN80).
Material del Fuelle: EPDM (opcional NBR) con refuerzo interior de cordón de nylon.
Material de las Bridas: Acero al carbono robusto con recubrimiento galvanizado anticorrosión.
Presión de Trabajo Máxima: Hasta $16\text{ bar}$ ($232\text{ PSI}$) a temperatura de régimen común.
Temperatura de Operación: Rango promedio de $-10\text{°C}$ a $+95\text{°C}$ (según la naturaleza del elastómero).
