JUNTA DILATACION HI 1 1/4 PULGADA
La Junta de Dilatación Antivibratoria con Conexión Hilo Interno (HI) de $1\ 1/4''$ (un pulgada y cuarto) es un componente de ingeniería hidráulica diseñado para absorber movimientos, aislar vibraciones mecánicas y compensar dilataciones térmicas en líneas de cañerías secundarias o redes de distribución de fluidos a presión.
Al contar con terminales roscados hembra tipo unión americana, permite una conexión directa, compacta y sumamente rápida a terminales macho de PVC, cañerías de acero galvanizado, cobre o polipropileno sin necesidad de soldar ni empernar bridas industriales.

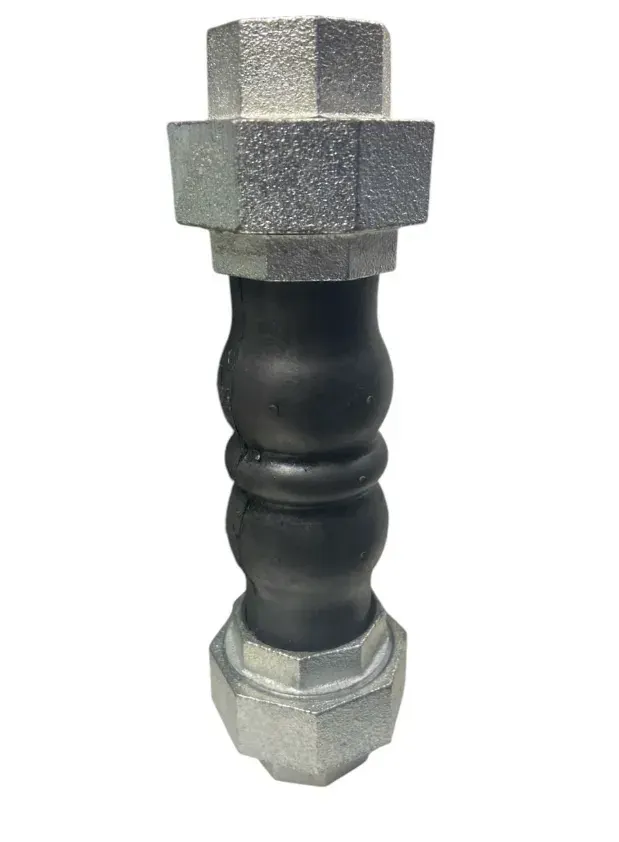

Junta de Dilatación Roscada HI $1\ 1/4''$ - Unión Doble Americana
Descripción del Mecanismo de Acción
Este dispositivo se intercala en la línea de cañerías para actuar como un amortiguador elástico y flexible. Su cuerpo central (el fuelle) está fabricado de un elastómero sintético vulcanizado de alta resiliencia, reforzado en su alma interna con un trenzado textil de nylon de alta tenacidad que le permite soportar la presión del agua sin perder su capacidad de deformación geométrica controlada.
Su principio técnico resuelve tres problemas críticos en instalaciones residenciales y comerciales de mediana escala:
Compensación por Dilatación Térmica: Las cañerías experimentan elongaciones y contracciones milimétricas debido a los cambios de temperatura del fluido (especialmente en líneas de agua caliente o matrices expuestas al sol). El fuelle de goma absorbe mecánicamente estas variaciones longitudinales, evitando que el estrés fracture los fittings rígidos o fatigue las uniones fijas.
Amortiguación Antivibratoria Dinámica: Instalada inmediatamente después de la descarga o succión de bombas de agua residenciales, periféricas o centrífugas de mediana potencia, absorbe de raíz las ondas de choque y vibraciones del motor. Esto previene que el traqueteo viaje a lo largo de la red, evitando ruidos molestos en los muros y el desajuste prematuro de las fijaciones.
Absorción de Desalineaciones y Asentamientos: Permite corregir pequeñas desviaciones en los ejes de montaje de las tuberías y absorbe los movimientos provocados por asentamientos ligeros del terreno en estanques de acumulación.
Características Principales
Conexión mediante Unión Americana (Doble Unión): Los terminales con hilo interno (HI) forman parte de un sistema de tuercas unión de tres piezas. Esto significa que puedes roscar los extremos a las cañerías y luego acoplar o desacoplar la junta central girando la tuerca loca, facilitando enormemente las labores de mantenimiento, limpieza o reemplazo futuro sin tener que desarmar toda la línea.
Cuerpo de EPDM Reforzado: Fabricado comúnmente en elastómero de EPDM, ideal para la conducción de agua potable, aguas tratadas y fluidos calientes, ofreciendo una alta resistencia al envejecimiento por intemperie y rayos UV.
Terminales de Alta Resistencia: Las uniones roscadas de $1\ 1/4''$ están construidas en fundición de hierro maleable galvanizado o bronce (según versión comercial), lo que garantiza hilos limpios, normalizados y una gran resistencia mecánica al torque durante el apriete.
Sello Hermético Sin Empaquetaduras Adicionales: El propio diseño del fuelle de goma sobresale hacia los extremos roscados de la unión americana. Al apretar la tuerca central, el elastómero se comprime contra el asiento de metal creando un sello hidráulico hermético a alta presión.
Aplicaciones Recomendadas
Redes de succión y descarga de bombas de agua residenciales y comerciales con conexiones de $1\ 1/4''$.
Conexión flexible a la entrada y salida de estanques de acumulación e hidroneumáticos.
Matrices de agua caliente sanitaria ($ACS$), calderas secundarias y sistemas de calefacción centralizada.
Redes secundarias de riego tecnificado agrícola, viveros o proyectos de áreas verdes que requieran desacople rápido.
Instrucciones de Instalación Técnica y Buenas Prácticas
Montaje de los Terminales Roscados: Separe los terminales de la unión americana del cuerpo central de la junta. Rosque cada extremo metálico hembra (HI) en el terminal macho de la cañería utilizando teflón de alta densidad para asegurar un sellado óptimo en los hilos y evitar fugas.
Alineación y Apriete de la Tuerca Unión: Presente el cuerpo de goma central alineando las caras reflectantes. Con la mano, comience a enroscar la tuerca loca de la unión americana sobre el cuerpo central. Dé el ajuste final de forma suave con una llave de torque o llave francesa. No sobreapriete con herramientas de fuerza excesiva para evitar trizar los hilos o deformar el asiento de goma.
Instalación con Soportes Fijos: Aunque la junta es roscada y compacta, el agua a presión ejerce una fuerza de empuje axial que tiende a estirar el fuelle. Es fundamental que las cañerías cuenten con soportes fijos y abrazaderas rígidas antes y después de la junta para que el elastómero trabaje estrictamente dentro de sus límites de flexión calculados.
Especificaciones Técnicas
Medida de Conexión: $1\ 1/4''$ (Un pulgada y cuarto - Hilo Interno Gas HI BSP).
Tipo de Acople: Unión doble americana roscada.
Material del Fuelle: EPDM con refuerzo interior de lona de nylon sintética.
Material de las Uniones: Hierro maleable galvanizado (antióxido) / Bronce.
Presión de Trabajo Máxima: Hasta $10\text{ bar}\text{ o } 16\text{ bar}$ ($145\text{ a } 232\text{ PSI}$) a temperatura de régimen común (según lote técnico).
Temperatura de Operación: Rango promedio de $-10\text{°C}$ a $+95\text{°C}$.
