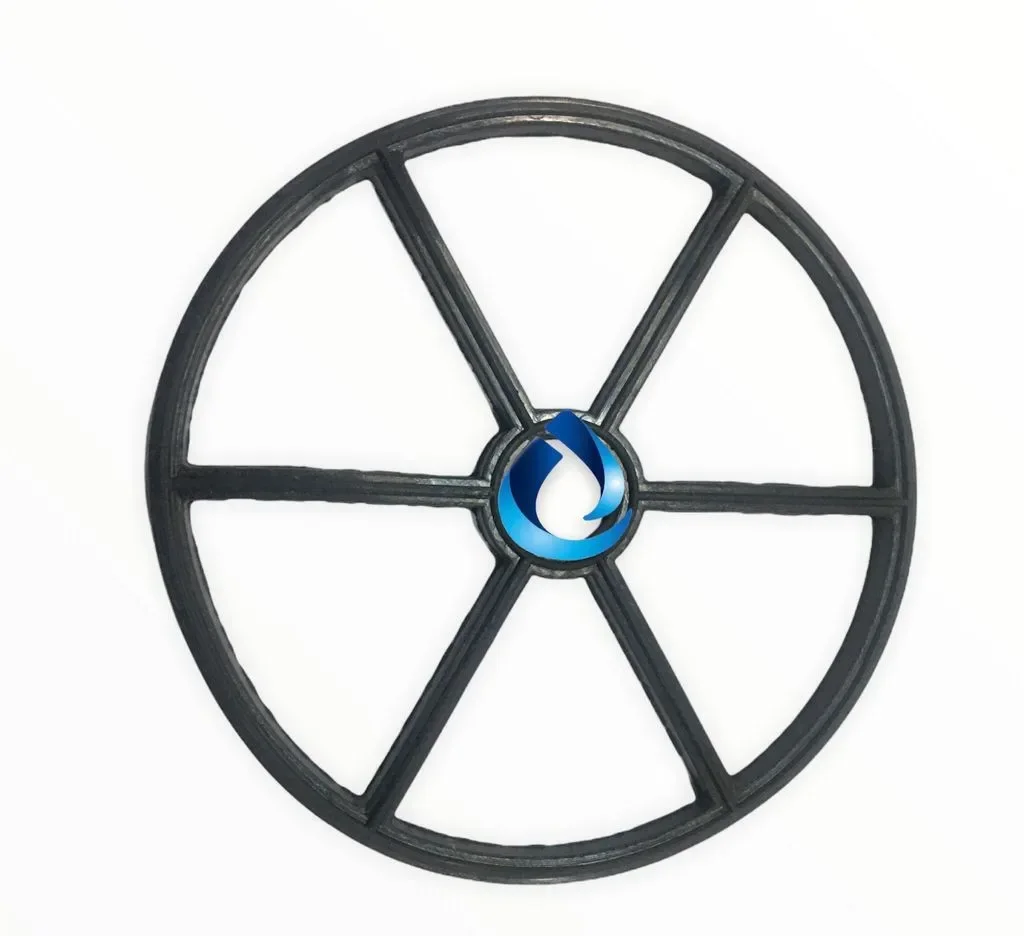

JUNTA ESTRELLA UNIVERSAL VULCANO
Junta Estrella de Goma Vulcano - Repuesto Universal
Descripción del Mecanismo de Acción
La válvula comando de un filtro de piscina opera girando un rotor interno mediante una maneta superior para alternar entre las 6 funciones del sistema (Filtrado, Retrolavado, Enjuague, Desagüe, Recirculación y Cerrado). La Junta Estrella va alojada de forma fija en el cuerpo inferior de la válvula, justo debajo de este rotor.
El mecanismo técnico se desarrolla bajo los siguientes principios:
Sellado de Cámaras Hidráulicas: Cada "rayo" o aspa de la estrella de goma divide de forma estricta los canales que conducen hacia la bomba, el interior del filtro (ingreso por colectores), el retorno a la piscina y la tubería de desagüe.
Prevención de Retornos e Infiltraciones: Al presionar el rotor contra la junta de goma, se evita que el agua a presión se filtre entre las cámaras. Una junta estrella desgastada o rota provoca que el agua tome caminos incorrectos (por ejemplo, que retorne suciedad a la piscina durante el filtrado o que se bote agua por el desagüe de forma constante).
Características Principales
Compatibilidad Universal Vulcano: Diseñada y dimensionada específicamente para encajar en las válvulas selectoras Vulcano estándar de $1\ 1/2''$ (tanto en los modelos de filtros VC-10, VC-20, VC-30 y VC-50).
Elastómero de Alta Resiliencia: Fabricada en caucho sintético o compuesto elastomérico flexible de alta densidad, formulada para resistir la fricción mecánica del rotor, la presión hidrodinámica constante y la exposición a productos químicos disueltos en el agua de la piscina (como cloro estabilizado, alguicidas y correctores de $pH$).
Ranuras de Posicionamiento Geométrico: Cuenta con la forma exacta y los bordes reforzados necesarios para asentarse en los canales del cuerpo de la válvula, evitando que la presión del agua la desplace o la deforme durante el uso.
Síntomas de una Junta Estrella Dañada o Desgastada
Es necesario reemplazar este repuesto de forma inmediata si se presentan las siguientes fallas en el sistema de filtrado:
Pérdida de agua continua por la cañería de desagüe mientras el filtro está en la posición común de "Filtrado".
Retorno de suciedad o arena fina hacia el vaso de la piscina a través de las boquillas de retorno cuando el equipo está operando.
Mezcla de funciones (el agua sale con fuerza reducida debido a que se distribuye internamente hacia dos cámaras a la vez).
La maneta superior de la válvula selector se siente extremadamente dura al intentar cambiar de posición debido a que la goma vieja se ha estirado o roto y se trabó con el rotor.
Instrucciones Técnicas para el Reemplazo
Seguridad Eléctrica e Hidráulica: Apague por completo la bomba de la piscina en el tablero eléctrico. Cierre todas las llaves de paso (succión de skimmer, fondo y retorno) para evitar el vaciado por gravedad.
Desarmado de la Válvula: Retire los pernos de acero inoxidable de la tapa superior de la válvula comando y remueva con cuidado el conjunto de la maneta, el resorte y el rotor superior.
Limpieza del Alojamiento (Esencial): Retire la junta estrella antigua. Utilice una espátula suave o un cepillo para limpiar minuciosamente los canales plásticos inferiores, eliminando cualquier rastro de sarro, suciedad o pegamento viejo. La superficie debe quedar perfectamente lisa.
Instalación del Repuesto: Presente la nueva Junta Estrella en los canales guía. Se recomienda aplicar una película delgada de lubricante de silicona especial para gomas (no derivado del petróleo) para facilitar el asentamiento y proteger el caucho. Asegúrese de que quede perfectamente plana.
Reensamblaje y Prueba: Vuelva a colocar el rotor superior, posicione la tapa respetando la orientación original y apriete los pernos en patrón cruzado. Abra las llaves de paso, encienda la bomba y verifique que no existan filtraciones hacia el desagüe.
Especificaciones Técnicas
Marca de Compatibilidad: Vulcano (Argentina / Chile).
Aplicación: Válvulas selectoras de 6 vías de $1\ 1/2''$.
Material: Caucho / Elastómero sintético vulcanizado.
Color: Negro.
Número de Divisiones: Diseño geométrico tipo estrella universal de Vulcano.
