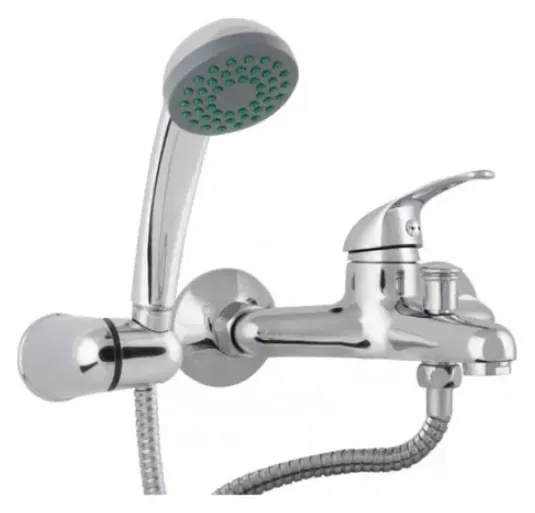

KIT EDR MONOMANDO TINA Y DUCHA
Kit de Reparación EDR para Grifería Monomando
Descripción Técnica de los Componentes
Las griferías monomando de tina y ducha operan bajo un sistema de transferencia de flujos. Con el paso del tiempo, el cloro, los sedimentos y la acumulación de carbonato de calcio (sarro) obstruyen las piezas móviles y resecan los empaques elásticos.
Este kit de la marca EDR viene configurado de forma modular e incluye los siguientes componentes estándar de recambio:
Eje Inversor / Desviador Metálico: Perno central fabricado en bronce trefilado o latón mecanizado, encargado de subir o bajar mecánicamente para abrir un canal hidráulico y obstruir el otro. Su terminación lisa previene que el sarro se adhiera con facilidad.
Resorte de Retorno de Acero Inoxidable: Muelle cónico o cilíndrico de alta flexibilidad que devuelve el botón del inversor a su posición inicial (salida por la tina) de forma automática apenas se corta la presión del agua de la bomba o de la red.
O-Rings (Anillos Dorados) y Sellos de Goma: Empaquetaduras elásticas de nitrilo ($NBR$) o silicona de alta resistencia térmica. Se asientan en las ranuras del eje y del cuerpo de la grifería para crear una barrera totalmente estanca e impedir que el agua se filtre por el botón superior.
Pistón o Zapata con Asiento: El tapón inferior que prensa directamente sobre el asiento de la grifería para cortar el paso hacia la tina cuando se desea duchar.
Características Principales
Compatibilidad Multimarca: Desarrollado por EDR con medidas estandarizadas, lo que lo hace compatible con una amplia gama de griferías monomando tradicionales de mercado de marcas nacionales e importadas.
Materiales de Grado Sanitario: Componentes metálicos inoxidables y gomas libres de compuestos nocivos, aptas para resistir el flujo continuo de agua a altas temperaturas sin ablandarse ni cuartearse.
Restauración del Retorno Automático: Resuelve el molesto problema de los inversores trabados o sueltos que obligan a sostener el botón manualmente mientras uno se ducha.
Reparación Económica: Permite recuperar por completo el funcionamiento y la estanqueidad de la grifería sin necesidad de romper la cerámica del muro para cambiar el cuerpo completo del monomando.
Síntomas de Fallas en el Inversor del Monomando
Es necesario utilizar este kit de reparación si tu ducha presenta las siguientes conductas:
Flujo simultáneo: El agua sale al mismo tiempo por la tina y por el teléfono de la ducha, perdiendo presión en ambos extremos.
Filtración por el botón: Brotan gotas o un chorro continuo de agua alrededor del botón del inversor cuando la llave está abierta.
Atascamiento: El botón se queda pegado arriba (en posición de ducha) incluso después de cerrar la llave de paso general, debido a la calcificación del resorte y el eje.
Instrucciones Técnicas para el Montaje
Corte del Suministro: Corte el paso de agua fría y caliente desde las llaves angulares del baño o la matriz principal de la casa. Abra el monomando para vaciar el agua remanente en las cañerías.
Desmontaje del Inversor Viejo: Retire la tapa embellecedora del botón (suele desenroscarse o salir a presión). Utilice una llave de punta o un destornillador adecuado para extraer el eje, el resorte dañado y los sellos antiguos desde el cuerpo de la grifería.
Limpieza del Cuerpo Central (Paso Clave): Antes de instalar las piezas nuevas, limpie minuciosamente el interior de la cámara de la grifería. Utilice un cepillo pequeño o solución desincrustante para remover por completo las costras de sarro. Si el asiento interno queda con suciedad, las gomas nuevas no sellarán correctamente.
Instalación del Kit EDR: Arme el nuevo eje colocando los anillos O-ring en sus respectivas ranuras (se recomienda aplicar un toque mínimo de grasa de silicona sanitaria). Introduzca el resorte de acero inoxidable y monte el conjunto en el cuerpo del monomando.
Ajuste y Prueba: Enrosque firmemente las piezas de sujeción sin sobreapretar para no morder los anillos de goma. Abra las llaves de agua y verifique que la transferencia de flujo entre tina y ducha sea instantánea y 100% hermética.
Especificaciones Técnicas
Marca: EDR.
Aplicación: Mecanismo inversor/desviador para monomandos de tina y ducha.
Material del Eje: Bronce / Latón.
Material del Resorte: Acero inoxidable.
Material de los Sellos: Goma nitrilo ($NBR$) de alta resistencia térmica.
Compatibilidad: Griferías monomando estándar de paso común.
