KIT HIDRONEUMATICO 24 LTS VERT
Sistema Hidroneumático de 24 Litros - Configuración Vertical
Descripción del Mecanismo de Acción
El principio de operación de este kit combina la incompresibilidad del agua con la elasticidad del aire comprimido para almacenar energía hidráulica:
Amortiguación por Membrana: El estanque vertical alberga en su interior una membrana intercambiable de goma (EPDM de grado alimentario) que separa físicamente el agua del aire precargado en la estructura de acero. El agua empujada por la bomba ingresa al interior de la membrana, expandiéndola y comprimiendo el colchón de aire que la rodea.
Control por Presostato: Cuando el aire alcanza la presión máxima regulada (por ejemplo, $40\text{ PSI}$), el presostato (switch de presión) corta el suministro eléctrico de la bomba de forma instantánea.
Reserva y Entrega Hidráulica: Al abrir un grifo en la casa, el aire comprimido empuja mecánicamente la membrana, expulsando el agua hacia la red sin necesidad de que la bomba se encienda de inmediato. Solo cuando la presión desciende al límite mínimo (por ejemplo, $20\text{ PSI}$), el presostato vuelve a arrancar el motor, repitiendo el ciclo de forma automatizada.
Al contar con esta reserva de 24 litros, se evitan los arranques falsos o continuos ante consumos mínimos (como lavarse las manos o el goteo de un flotador de inodoro), lo que prolonga drásticamente la vida útil del motor de la bomba y reduce el gasto de energía eléctrica.

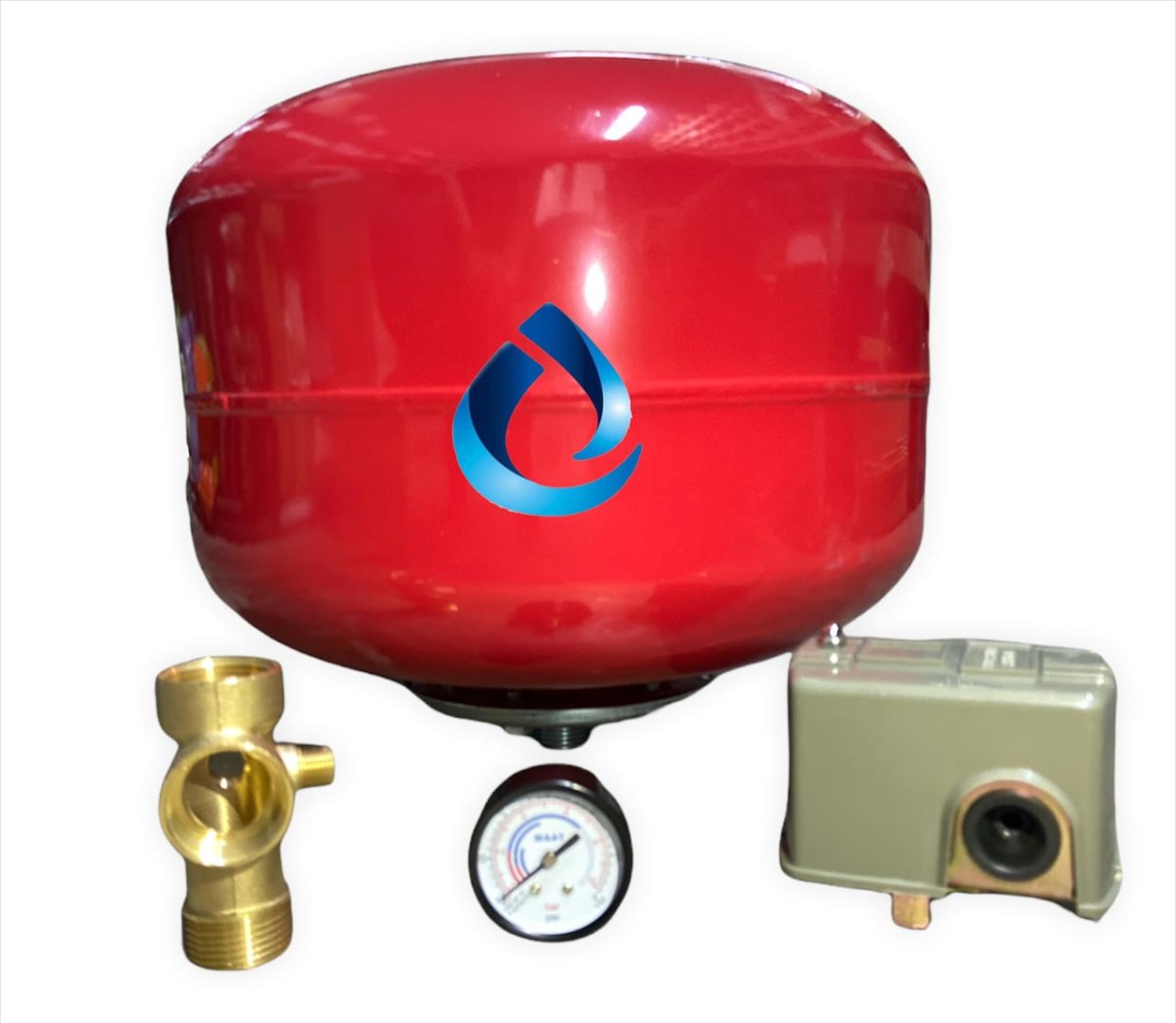

Componentes Incluidos en el Kit Técnico
El kit viene configurado de forma modular con todos los accesorios necesarios para el acople directo sobre la bomba o la línea de descarga:
Estanque Vertical de 24 Litros: Fabricado en chapa de acero embutido con pintura epóxica horneada de alta resistencia a la intemperie. Incluye patas de apoyo estructurales para anclaje al piso y una base superior universal para apernar la bomba.
Presostato Regulable (Switch de Presión): Caja de control electromecánico (calibrada comúnmente a un rango estándar de $20-40\text{ PSI}$ o $30-50\text{ PSI}$) con contactos de cobre reforzados para comandar motores de hasta $1.5\text{ HP}$ o $2\text{ HP}$.
Manómetro de Control: Reloj indicador con escala dual en bar y PSI ($0\text{ a } 100\text{ PSI}$ / $0\text{ a } 6\text{ bar}$) para la lectura en tiempo real de la presión interna de la red.
Fitting de Conexión de 5 Vías: Pieza matriz de bronce macizo mecanizado con hilos de $1''$ Gas que unifica mecánicamente la salida de la bomba, la entrada al estanque, la tubería de la red de la casa, el presostato y el manómetro en un solo punto compacto.
Flexible Trenzado Antivibratorio (según versión): Manguera armada con malla de acero inoxidable y terminales en curva para conectar la vía del fitting con la brida inferior del estanque.
Características Principales
Diseño Vertical Compacto: Su formato vertical optimiza de manera eficiente el espacio en la sala de bombas o cobertizos, reduciendo el área de suelo necesaria en comparación con los modelos horizontales.
Membrana de Grado Alimentario: Fabricada en caucho sintético no tóxico, apta para sistemas de agua potable doméstica, que no altera el olor ni el sabor del fluido.
Aislamiento de Impactos Hidráulicos: Absorbe de manera absoluta el golpe de ariete que ocurre al cerrar bruscamente las llaves de paso o electroválvulas de riego, previniendo la rotura de fittings de PVC.
Válvula de Precarga Estándar: Incorpora una válvula tipo neumática (Schrader) protegida por una tapa plástica en la parte superior trasera para revisar y ajustar la presión de aire con cualquier bombín manual o compresor común.
Instrucciones Técnicas de Instalación y Regulación
Calibración del Aire (Paso Crucial antes de Llenar): Con el estanque completamente vacío (sin presión de agua en la red), se debe medir la presión de aire interior con un manómetro de neumáticos. Esta precarga debe ser estrictamente $2\text{ PSI}$ por debajo de la presión de arranque de la bomba configurada en el presostato. Si la bomba arranca a $20\text{ PSI}$, el estanque debe tener exactamente $18\text{ PSI}$ de aire. Una mala precarga revienta la membrana elástica en pocas semanas.
Sello en las Conexiones: Al enroscar las piezas en la pieza de 5 vías de bronce, aplique teflón de alta densidad en los hilos machos para garantizar la total estanqueidad del conjunto.
Conexión Eléctrica del Presostato: El cable de alimentación general de la casa ingresa a los terminales de entrada del presostato (LINE), y los cables del motor de la bomba se conectan a los terminales de salida (MOTOR), actuando el switch como un interruptor automático en serie.
Especificaciones Técnicas
Capacidad del Estanque: 24 Litros nominales.
Orientación Estructural: Vertical con soporte de patas.
Conexión Hidráulica Principal: Hilo Macho / Hembra de $1''$ BSP (Gas).
Material del Estanque: Acero al carbono con revestimiento anticorrosión.
Material de la Membrana: EPDM intercambiable.
Presión Máxima de Trabajo: $6\text{ bar}$ ($87\text{ PSI}$).
Rango de Operación del Presostato: Ajustable (Estándar de fábrica a $1.4\text{ a } 2.8\text{ bar}$ / $20-40\text{ PSI}$).
