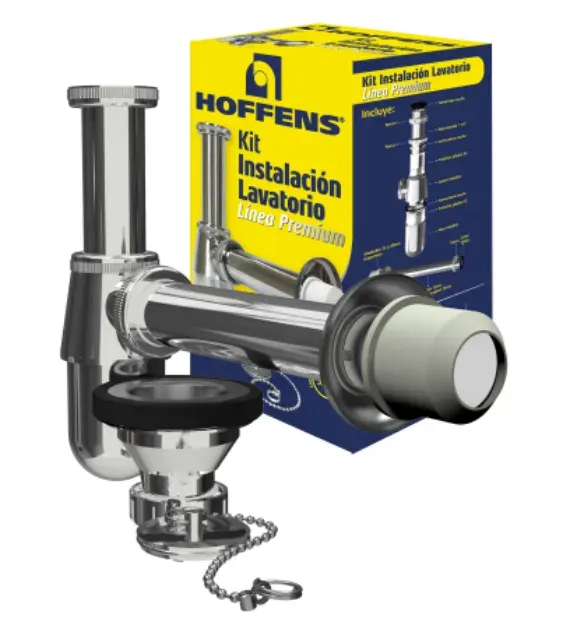

KIT SIFON Y DESAGUE METALICO 1 1/4 SAL/REC 32MM

Kit Sanitario Metálico de Desagüe y Sifón Técnico

Descripción Técnica de los Componentes

La ingeniería de este conjunto modular se enfoca en la durabilidad mecánica y en la reducción de la resistencia friccional interna del agua, utilizando metales pesados en lugar de plásticos estándar:

1. Desagüe Metálico Superior de $1\ 1/4''$:

• Cuerpo Rígido de Latón Cromado: Diseñado con hilo normalizado Gas ($1\ 1/4''$) que calza de forma exacta en la perforación inferior de cualquier lavamanos estándar. El metal cuenta con un revestimiento de cromo espejo resistente al desgaste abrasivo de los productos de aseo personal.

• Sistema de Rebosadero Abierto: Incorpora ranuras laterales en el cuerpo roscado, esenciales para conectar con la cámara de rebose interna de la loza del lavamanos, previniendo inundaciones si se deja la llave abierta.

• Gomas Cónicas de Asiento: Incluye sellos elásticos de alta densidad de diseño cónico que se amoldan a la porosa losa inferior, garantizando un sello 100% estanco sin necesidad de silicona excesiva.

2. Sifón de Botella Metálico (Cierre Hidráulico):

• Trampa de Olores Estructural: Cuerpo cilíndrico metálico que retiene un volumen constante de agua limpia en su fondo. Este tapón de agua actúa como una barrera física infranqueable que impide el retorno de malos olores y gases del alcantarillado hacia el interior del baño.

• Vaso de Registro Desmontable: La sección inferior de la botella se desenrosca manualmente de forma concéntrica. Esto permite retirar fácilmente objetos caídos por el desagüe (como anillos o joyas) y limpiar sedimentos, pelos o acumulaciones de jabón sin desarmar la estructura.

3. Tubo de Extensión y Salida Recortable ($32\text{ mm}$):

• Ducto Horizontal Rígido: Cañería de latón de $32\text{ mm}$ de diámetro exterior con un largo estándar que conduce el flujo desde el sifón hacia la conexión del muro. Al ser metálica de espesor calibrado, se puede cortar con un corta-tubos o sierra manual a la medida exacta requerida por la instalación.

• Roseta Embellecedora Cromada: Campana metálica que se desliza por el tubo de salida para tapar la unión con la goma del muro, logrando un acabado limpio.

Características Principales

• Estética de Línea Expuesta: Su diseño minimalista cromado pulido lo hace ideal para vanitorios modernos con sifón a la vista (muebles suspendidos o lavamanos sin pedestal).

• Alta Resistencia Térmica y Química: Soporta flujos de agua hirviendo y el uso de limpiadores químicos sin sufrir deformaciones ni debilitamiento estructural.

• Sistema de Conexión por Compresión: Todas las uniones entre tubos y el sifón se sellan mediante tuercas metálicas y cuñas elásticas de goma, lo que permite el armado y desarme rápido sin pegamentos.

Instrucciones Técnicas de Instalación

1. Montaje del Desagüe: Introduzca el cuerpo del desagüe por la perforación del lavamanos colocando la goma plana superior. Por la parte inferior, coloque la goma cónica (con el cono mirando hacia arriba) y apriete la contratuerca metálica con una llave suave hasta comprimir el sello.

2. Presentación del Sifón: Conecte el tubo vertical que baja del desagüe hacia la entrada superior del sifón. Ajuste la tuerca de compresión con la mano para poder regular la altura.

3. Calibración de la Salida al Muro: Presente el tubo horizontal de $32\text{ mm}$ en la salida del sifón y conéctelo a la descarga del muro (generalmente un terminal de PVC de $40\text{ mm}$ con goma reductora de $40 \times 32\text{ mm}$). Si el tubo es muy largo, márquelo y córtelo de forma recta retirando las rebabas.

4. Apriete y Torque Manual (Paso Crítico): Una vez que todas las piezas estén perfectamente alineadas y a nivel, apriete las tuercas de unión metálicas. El apriete debe ser firme con la mano más un cuarto de vuelta con llave. No use herramientas dentadas directas sobre el cromo para no rayar el acabado (use un paño protector).

5. Prueba de Hermeticidad: Llene el lavamanos por completo y suelte la descarga de golpe para generar presión hidrodinámica. Verifique visualmente que no existan microgotas en ninguna de las uniones de compresión ni en el vaso inferior.

Especificaciones Técnicas

• Medida de Entrada: $1\ 1/4''$ (Hilos para desagüe de lavamanos estándar).

• Diámetro del Tubo de Salida: $32\text{ mm}$ de diámetro exterior.

• Material del Conjunto: Latón (bronce sanitario) y aleaciones inoxidables con revestimiento de cromo brillante.

• Tipo de Sifón: Diseño de botella o vaso registrable.

• Sellos Mecánicos: Juntas elásticas de caucho sintético.
