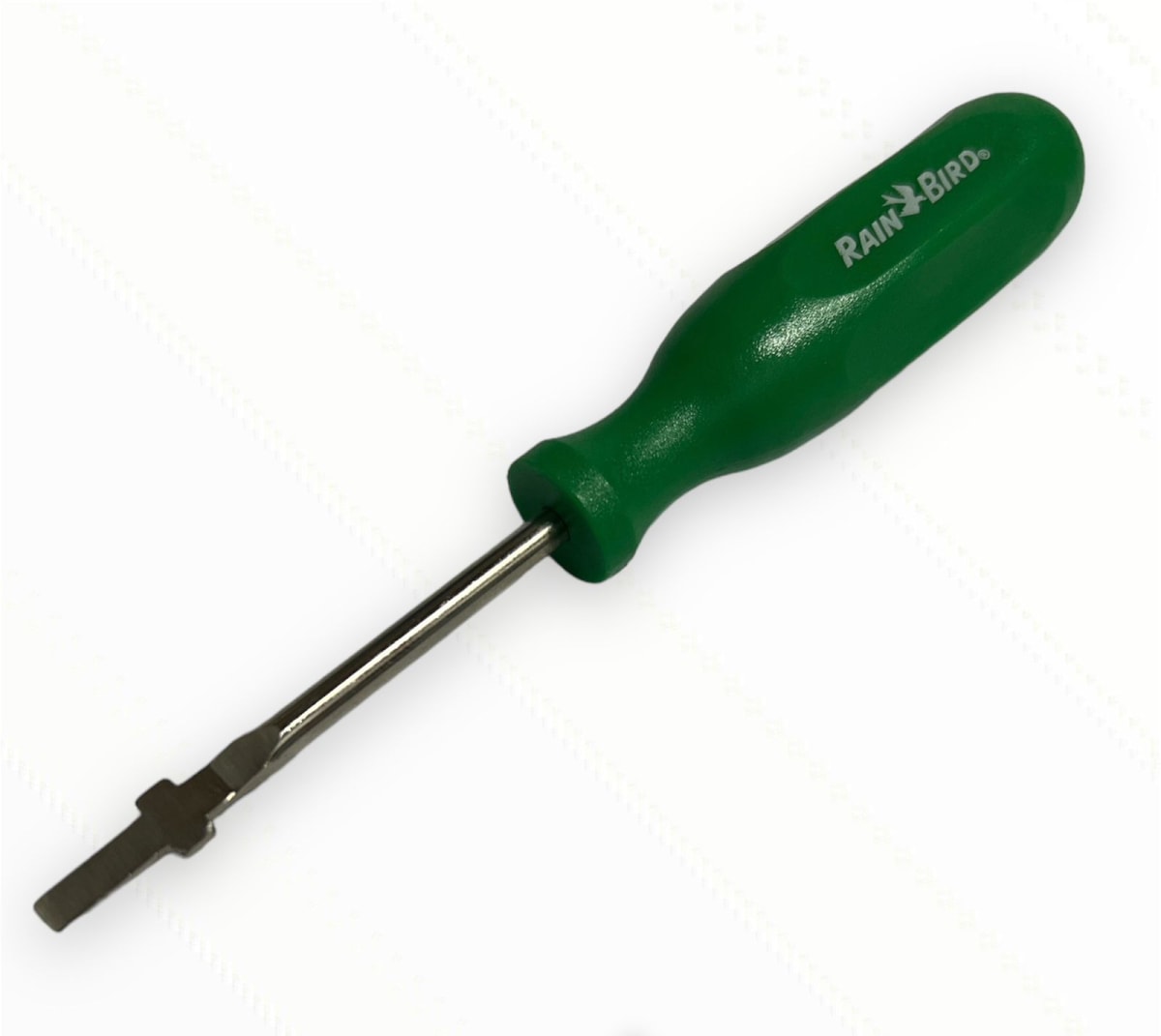

LEVANTADOR ELEVADOR PARA ROTOR RB
Levantador Mecánico para Aspersores de Rotor Rain Bird
Descripción Técnica de Operación y Mecanismo de Anclaje
Los rotores emergentes de alta gama cuentan con resortes de retracción de acero inoxidable extremadamente potentes que tiran el vástago hacia abajo para ocultarlo bajo el nivel del césped. Extraer el vástago de forma manual con los dedos es sumamente complejo debido a la resistencia mecánica y a la superficie lisa y mojada del polímero.
Este elevador resuelve este problema de forma física mediante dos secciones funcionales:
Gancho Extractor de Cabeza (Punta T):
El extremo plano de la herramienta se introduce de forma vertical en la ranura de extracción ubicada en la tapa de goma superior del rotor Rain Bird. Al girarlo $90^\circ$, la punta traba de forma segura debajo de la matriz plástica del vástago, permitiendo jalar el conjunto hacia arriba con un solo movimiento vertical sin dañar las gomas de sello ni el sello rascador del aspersor.
Abrazadera de Retención / Mordaza de Bloqueo:
Una vez que el vástago está totalmente extendido en el exterior, las manillas laterales de la herramienta actúan como una mordaza de presión manual. Al presionar las pinzas alrededor del cuerpo cilíndrico del vástago, este queda retenido en la posición superior de forma estática, liberando completamente las manos del técnico para operar.
Características Principales de la Herramienta
Operación Limpia y en Seco: Permite cambiar boquillas (nozzles) o limpiar los filtros inferiores tapados con arena sin necesidad de activar las electroválvulas ni inundar la zona de trabajo con agua.
Protección del Componente: Reemplaza el uso de herramientas destructivas como alicates de presión o destornilladores, los cuales rayan el vástago de plástico, rompen los dientes de ajuste e inhabilitan el sello rascador contra filtraciones de presión.
Construcción de Alta Resistencia: Fabricado en acero al carbono con recubrimiento de zinc contra la oxidación por contacto directo con la humedad y manillas de polímero de alta densidad para un agarre ergonómico antideslizante.
Instrucciones Técnicas de Uso (Paso a Paso)
Para efectuar un mantenimiento seguro y preciso en tus sectores de riego, sigue este protocolo técnico:
Inserción de la Herramienta: Ubique la ranura texturada de extracción en la tapa de caucho verde o negra del rotor Rain Bird. Introduzca el gancho en forma de "T" del levantador de manera vertical.
Giro y Traba: Gire la herramienta un cuarto de vuelta ($90^\circ$) en cualquier sentido para asegurar que las aletas del gancho queden firmemente enganchadas por el reverso de la ranura plástica del vástago.
Elevación Vertical: Jale la herramienta con firmeza hacia arriba de forma recta, venciendo la fuerza del resorte interno del aspersor hasta que el vástago emergente salga por completo de la camisa del cuerpo enterrado.
Bloqueo de Seguridad: Deslice las pinzas o mordazas metálicas del levantador hacia abajo hasta que descansen sobre el borde superior de la tapa roscada del aspersor, aprisionando el vástago. Suelte la tensión: el vástago quedará expuesto y suspendido mecánicamente.
Ejecución del Trabajo: Utilice la llave plana o un destornillador pequeño para aflojar el tornillo de quiebre de chorro, extraiga la boquilla antigua con un alicate de punta e instale la nueva boquilla HE-VAN o de cortina de lluvia. Limpie los sedimentos si es necesario.
Retracción Controlada: Vuelva a sostener la herramienta firmemente para absorber la fuerza del resorte, abra las mordazas de bloqueo y guíe el vástago suavemente hacia abajo hasta su posición de reposo enterrada. Nunca suelte el vástago de golpe, ya que el impacto puede trizar la base del filtro o descalibrar los engranajes internos del arco de giro.
Especificaciones Técnicas
Compatibilidad: Aspersores Rain Bird Series 3500, 5000, 5004, 5500, 7005, 8005 y Falcon.
Material del Cuerpo: Acero zincado de alta resistencia estructural.
Material de Agarre: Polímero texturado inyectado.
Función: Extracción, retención mecánica y sujeción de vástagos para mantención hidráulica.
