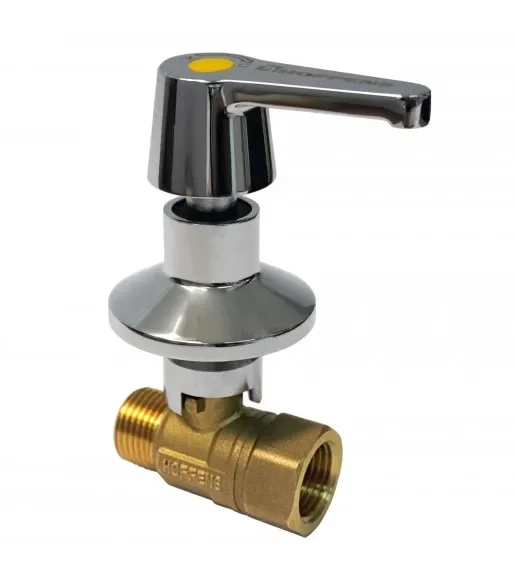

LLAVE DE GAS ENCIMERA CROMADA HI-HE 1/2
La Llave de Gas para Encimera Cromada HI-HE de $1/2''$ (clasificada técnicamente como válvula de bola angular o recta para gas de baja y media presión) es un componente de control y corte de fluido combustible gaseoso diseñado para la conexión final de artefactos de cocina como encimeras, hornos empotrados y cocinas tradicionales a la red de cañerías.
Su diseño estructural cumple con estrictas normas de seguridad para fluidos combustibles (como Gas Licuado de Petróleo - GLP o Gas Natural - GN), proporcionando un mecanismo de obturación de alta estanqueidad que detiene el paso del gas de raíz ante labores de mantenimiento, limpieza del artefacto o emergencias.
Válvula de Bola para Gas - Conexión de $1/2''$ Hilo Interior / Hilo Exterior
Descripción Técnica de los Componentes y Parámetros de Seguridad
La ingeniería de este dispositivo está diseñada específicamente para evitar fugas moleculares de gas y resistir los esfuerzos mecánicos en la zona trasera de los muebles de cocina:
Cuerpo de Latón Forjado Cromado: Fabricado en una aleación pesada de bronce/latón sanitario de gran espesor con una terminación exterior cromada brillante. Este recubrimiento le confiere resistencia química contra los vapores de grasa, la humedad de la cocina y los productos de limpieza, manteniendo la integridad del metal intacta.
Configuración de Hilos Mixta (HI-HE): Cuenta con una entrada de $1/2''$ Hilo Interior Hembra (HI BSP) para acoplarse directamente a la colilla de cobre de la red o terminal de la cañería fija, y una salida de $1/2''$ Hilo Exterior Macho (HE BSP) diseñada para recibir de forma directa el conector flexible certificado del artefacto (flexible técnico para gas).
Mecanismo de Esfera con Sellado NBR/PTFE Especial para Gas: La bola interna de latón pulido gira confinada entre asientos de teflón de alta densidad lubricados con grasas especiales grafitadas insolubles a los hidrocarburos. Esto asegura un sellado hermético total a nivel molecular, evitando microfugas de gas que son comunes en llaves de agua adaptadas (las cuales jamás deben usarse para gas).
Manilla Corta Tipo Mariposa (Color de Seguridad Amarillo): Comando de acero o polímero de alta resistencia con formato de mariposa compacto, ideal para espacios reducidos detrás del horno o mueble de cocina. El color amarillo (o indicador técnico en el mando) identifica de forma universal que la línea transporta fluido combustible. Opera mediante un giro rápido de un cuarto de vuelta ($90^\circ$) con topes mecánicos firmes de apertura y cierre.
Características Principales
Paso Concéntrico Calibrado: Proporciona un caudal continuo y estable de gas para alimentar quemadores de alta potencia o encimeras de múltiples platos sin generar pérdidas de presión en la línea.
Seguridad Antifuga: Los empaques internos del vástago están diseñados para absorber las vibraciones mecánicas generadas al mover o limpiar la encimera, manteniendo el torque de sellado de fábrica.
Diseño Compacto: Su geometría está optimizada para instalarse dentro del nicho del mueble de cocina o detrás del horno, permitiendo que el artefacto quede lo más pegado al muro posible sin estrangular las conexiones traseras.
Instrucciones Técnicas de Instalación y Montaje
Aviso de Seguridad Crítico: Toda instalación o modificación en redes de gas debe ser ejecutada por personal técnico calificado o un instalador autorizado, siguiendo estrictamente las normativas de seguridad vigentes (como las directrices de la SEC en Chile).
Corte y Preparación: Corte el suministro general de gas desde el regulador del cilindro o la llave matriz del medidor. Limpie minuciosamente los hilos de las cañerías para eliminar restos de grasa o suciedad de obra.
Aplicación de Sellante Técnico (Paso de Estanqueidad): Aplique cinta de teflón especial para gas (color amarillo de alta densidad) o pasta sellante anaeróbica aprobada para hidrocarburos sobre el hilo macho de la red. Nunca utilice teflón blanco común de agua, ya que los gases combustibles corroen y degradan sus polímeros finos rápidamente, provocando fugas con el tiempo.
Torque de Apriete Metálico: Enrosque la llave a mano en la cañería. Utilice una llave francesa o inglesa ajustada firmemente sobre las caras hexagonales del cuerpo de latón de la llave para el apriete final. No aplique un torque excesivo para evitar trizaduras mecánicas en el terminal de la cañería de cobre.
Prueba de Hermeticidad (Obligatoria): Una vez conectado el flexible de la encimera a la salida HE de la llave, abra el suministro central de gas. Aplique una solución de agua con jabón o espuma técnica de detección sobre todas las uniones roscadas de la llave. Si observa la formación de burbujas (incluso microscópicas), cierre el gas de inmediato, desmonte la unión y corrija el sellado. Nunca utilice fuego (fósforos o encendedores) para buscar fugas de gas.
Especificaciones Técnicas
Diámetro de Entrada: $1/2''$ Hilo Interior Hembra (HI BSP).
Diámetro de Salida: $1/2''$ Hilo Exterior Macho (HE BSP).
Tipo de Cierre: Esfera / Bola interna de latón pulido.
Rango de Giro: Un cuarto de vuelta ($90^\circ$) con tope mecánico estructural.
Fluido Compatible: Gas Licuado de Petróleo (GLP), Gas Natural (GN) y Gas de Ciudad.
Materiales: Latón forjado cromado, asientos de PTFE/NBR especial para hidrocarburos.
