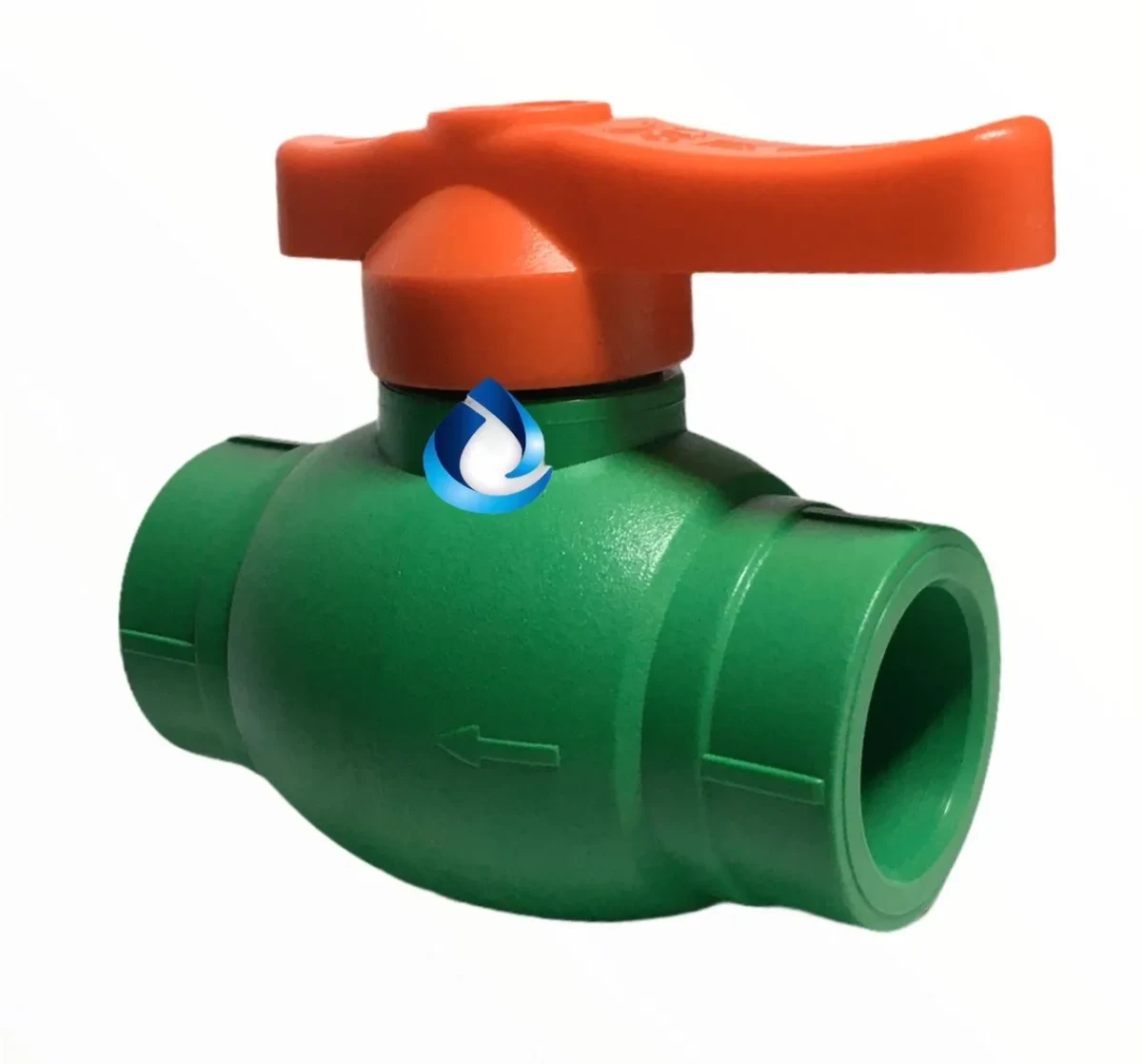

LLAVE DE PASO BOLA METALICA 20MM PPR
Válvula de Bola para Termofusión - Diámetro Nominal 20 mm
Descripción Técnica de los Componentes y Parámetros Estructurales
La arquitectura interna y externa de esta llave está calculada para soportar regímenes de alta presión hidrostática y las exigentes temperaturas del agua caliente sanitaria, superando las limitaciones operativas de las llaves de paso fabricadas íntegramente de plástico:
Cuerpo Central de Latón con Coraza de PPR: El núcleo de la válvula está fabricado en latón forjado macizo de alto espesor, pulido y recubierto herméticamente por una inyección exterior gruesa de Polipropileno Copolímero Random (PPR-Nivel 3). El alma de metal garantiza que la estructura no se deforme ante torques accidentales o golpes de ariete, mientras que la piel exterior de PPR permite una fusión perfecta con la tubería de la red de 20 mm.
Mecanismo de Esfera Metálica de Alta Resistencia: Aloja una bola de latón macizo rectificada a espejo y cromada, asentada firmemente sobre anillos de Teflón (PTFE) virgen y juntas tóricas de caucho sintético. Este conjunto de ingeniería metálica ofrece un deslizamiento suave, un corte estanco absoluto a nivel molecular y una resistencia superior al desgaste por arrastre de sedimentos o sarro del agua, superando con creces la vida útil de las esferas plásticas comunes.
Extremos para Fusión Directa de 20 mm: Ambas bocas de acople poseen un diámetro interior calibrado para unirse de forma directa a tuberías de PPR de 20 mm de diámetro exterior (equivalente comercial a las líneas de paso residencial estándar de $1/2''$). El espesor de las paredes en las zonas de fusión asegura que el material no se colapse ni obstruya el paso interior durante el proceso de calentamiento en la boquilla de la termofusora.
Manilla de Palanca Revestida o Volante Compacto: Comando superior ergonómico fabricado en acero zincado o aluminio reforzado con revestimiento polimérico protector. Su accionamiento requiere solo un cuarto de vuelta ($90^\circ$) entre topes mecánicos rígidos, permitiendo un paso total libre de restricciones y un bloqueo inmediato del agua ante emergencias domésticas.
Características Principales
Paso Total Sin Pérdida de Presión: El diámetro del conducto de la esfera metálica coincide con el diámetro interior de la tubería de PPR de 20 mm, lo que reduce la turbulencia hidráulica y evita las caídas de presión en duchas o griferías distantes.
Resistencia Térmica Elevada: Apta para operar tanto en líneas de agua fría corriente como en redes de agua caliente sanitaria (ACS), soportando de manera eficiente las dilataciones continuas del material platicado sin perder torque ni estanqueidad.
Inmunidad Química y Sanitaria: El PPR es un material atóxico que cumple con los estándares más estrictos para el transporte de agua destinada al consumo humano, previniendo la alteración del sabor, el olor del fluido y la formación de incrustaciones calcáreas en los costados de la válvula.
Instrucciones Técnicas de Instalación por Termofusión
Aviso de Seguridad y Operación: Para lograr una unión molecular perfecta y libre de obstrucciones internas, es fundamental utilizar herramientas de corte limpias y respetar estrictamente los tiempos de calentamiento normados para el diámetro de 20 mm.
Preparación y Limpieza: Corte el tubo de PPR de 20 mm de forma perpendicular a su eje utilizando una tijera cortatubos afilada para evitar rebabas. Limpie minuciosamente el extremo exterior del tubo y el interior de la boca de la llave de paso con un paño limpio humedecido en alcohol isopropílico para eliminar trazas de polvo, humedad, grasa o restos de obra.
Proceso de Calentamiento (Tiempos Críticos): Conecte la máquina termofusora y espere a que alcance su temperatura de trabajo regulada de $260^\circ\text{C}$ (indicada por la luz verde del termostato). Introduzca simultáneamente de forma lineal —sin girar— el tubo de 20 mm en la boquilla hembra de la máquina y la boca de la llave de paso en la boquilla macho.
Control del Reloj de Fusión para 20 mm:
Tiempo de Calentamiento: Mantenga las piezas presionadas en las boquillas calientes durante exactamente 5 segundos desde que entran al tope.
Tiempo de Acople: Retire las piezas de la máquina e introdúzcalas de inmediato de forma recta (unión tubo-llave), presionando firmemente hasta que los anillos de material fundido se junten. Tiene un margen máximo de 4 segundos para realizar el acople antes de que el plástico empiece a fraguar.
Nota Crítica: Durante la unión, está estrictamente prohibido girar el tubo o la llave, ya que la rotación tuerce las microfibras del polímero caliente, rompe la homogeneidad de la fusión y genera fisuras internas latentes que provocarán filtraciones futuras.
Enfriamiento Estructural: Mantenga la unión fija bajo presión manual directa durante 2 minutos para asegurar el alineamiento. No someta la línea a esfuerzos mecánicos ni deje correr agua por la tubería durante al menos 10 minutos hasta que el plástico se haya enfriado completamente a temperatura ambiente.
Especificaciones Técnicas
Diámetro Nominal de Conexión: 20 mm en ambos extremos (para tubería PPR de 20 mm exterior).
Tipo de Cierre: Esfera interna de latón forjado y cromado (Paso Total).
Mecanismo de Operación: Un cuarto de vuelta ($90^\circ$) con tope mecánico estructural.
Rango de Temperatura de Trabajo: $0^\circ\text{C}$ hasta $95^\circ\text{C}$ (apta para agua fría y caliente sanitaria).
Presión Nominal (PN): Generalmente clasificada para trabajar en redes de PN20 o PN25 (hasta 20 o 25 bar de presión estática).
Materiales: Polipropileno Copolímero Random (PPR-Nivel 3) exterior, núcleo y bola de latón, asientos de teflón (PTFE).
