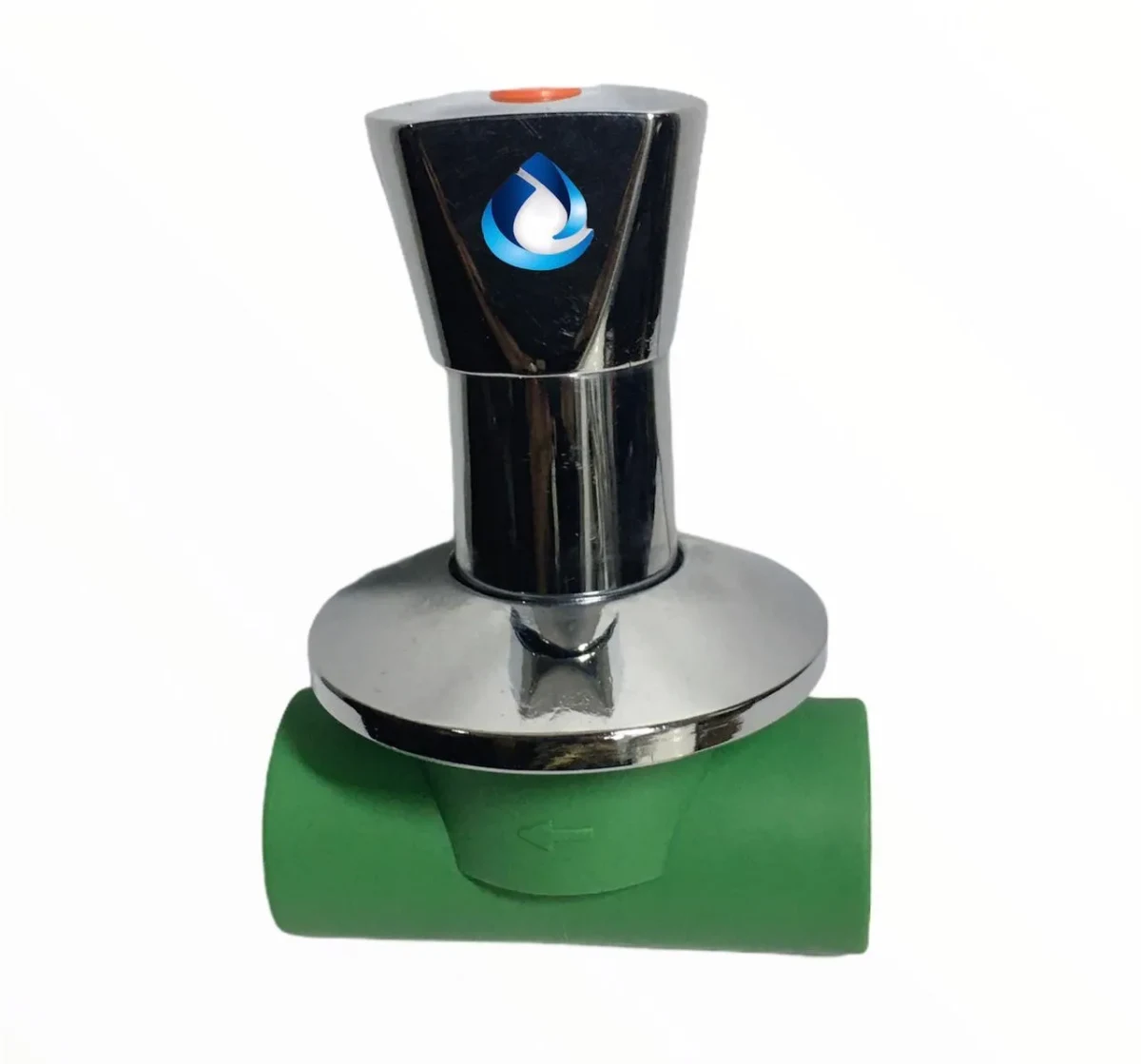

LLAVE DE PASO C/CAMPANA 20MM PPR
La Llave de Paso con Campana de 20 mm PPR —denominada técnicamente como válvula de corte empotrada para termofusión con acabado ornamental— es un componente de control y corte de agua diseñado especialmente para quedar oculto dentro del muro en zonas húmedas residenciales como baños, cocinas y logias.
A diferencia de las llaves de paso con palanca expuesta (que se usan en salas de bombas o intemperie), este modelo está diseñado para la estética del hogar. Permite realizar la termofusión directa a la red de 20 mm dentro de la pared, dejando a la vista únicamente una elegante campana embellecedora cromada y una manilla giratoria (volante), logrando un acabado limpio y minimalista que combina a la perfección con la grifería sanitaria de la habitación.
Válvula de Corte Empotrada con Terminación Cromada - 20 mm
Descripción Técnica de los Componentes y Mecanismos
Este grifo combina la seguridad molecular de la termofusión plástica con la alta resistencia de un mecanismo central metálico reemplazable, ideal para tabiques o muros sólidos con revestimiento de cerámica:
Cuerpo Base de Latón con Blindaje de PPR: El corazón de la válvula está fabricado en latón forjado pesado, revestido mediante inyección directa con Polipropileno Copolímero Random (PPR-Nivel 3). Esto garantiza que las bocas de la llave se unan por termofusión a la tubería de 20 mm del baño, formando una sola pieza continua de plástico libre de uniones roscadas ocultas, que son la principal causa de humedad y filtraciones internas en los muros.
Mecanismo de Cierre de Vástago Desmontable: A diferencia de las llaves de bola convencionales, estas válvulas empotradas suelen utilizar un sistema de cartucho o vástago de bronce mecanizado. La gran ventaja de este diseño es que el mecanismo interno es completamente registrable y reparable desde el exterior. Si con los años el sello se desgasta por el sarro, simplemente se desenrosca el cartucho frontal desde el baño para cambiar las gomas o la pieza interna, sin necesidad de romper la cerámica ni picar el muro.
Kit de Terminación Ornamental Cromado (Campana y Volante): Incluye una campana cónica roscada de gran cobertura fabricada en ABS cromado o acero inoxidable brillante, encargada de tapar la perforación del muro y absorber las diferencias de profundidad de la instalación. El volante o manilla giratoria cuenta con un acabado espejo de alta resistencia a los limpiadores domésticos y la humedad constante de las duchas.
Bocas para Fusión Directa de 20 mm: Diseñadas para acoplarse linealmente a tuberías de PPR de 20 mm de diámetro exterior (el equivalente comercial a las líneas de paso residencial de $1/2''$). El grosor de sus paredes plásticas garantiza un calentamiento uniforme sin estrechamientos del conducto interior.
Características Principales
Estética Residencial Impecable: Oculta por completo la tubería y el cuerpo de la llave, aportando un diseño moderno y armónico en baños principales o cocinas americanas.
Compensación de Profundidad: La campana cromada posee una rosca extendida que permite ajustar la posición del volante hacia afuera o hacia adentro, absorbiendo los márgenes de error en el grosor del estuco, adhesivo y la cerámica final.
Corte Suave y Progresivo: El mecanismo de vástago giratorio permite regular o cortar el flujo de agua de manera paulatina, reduciendo drásticamente el impacto del golpe de ariete en la red de cañerías.
Instrucciones Técnicas de Instalación y Montaje Empotrado
Paso Crítico de Obra: Durante el proceso de termofusión e instalación en bruto, es fundamental respetar la dirección de flujo indicada por la flecha en el cuerpo de la llave y proteger el hilo metálico frontal para que no se llene de mezcla o adhesivo de cerámica.
Preparación y Orientación: Presente la llave en la cavidad del muro. Verifique la flecha de flujo estampada en el PPR para asegurarse de que el agua entre por el lado correcto. Limpie las bocas de la llave y los extremos de los tubos de 20 mm con alcohol isopropílico.
Proceso de Termofusión (Parámetros para 20 mm):
Caliente la termofusora a $260^\circ\text{C}$.
Introduzca el tubo de 20 mm y la boca de la llave en las boquillas de forma recta y simultánea durante exactamente 5 segundos.
Retire las piezas y realice el acople de inmediato introduciendo el tubo en la llave de forma recta (tiene un margen de 4 segundos). Está estrictamente prohibido girar las piezas durante la unión para no quebrar las cadenas del polímero.
Mantenga la unión fija por 2 minutos y deje enfriar por 10 minutos antes de dar el agua.
Protección en Etapa de Terminaciones: Instale el tapón plástico protector de obra que viene incluido de fábrica sobre el hilo del vástago. Esto evitará que los albañiles o ceramistas dañen la rosca fina con cemento, fragüe o golpes de herramientas.
Montaje del Kit Cromado (Post-Cerámica): Una vez que la cerámica esté completamente instalada y fraguada, retire el protector plástico. Enrosque la campana cromada hasta que presione suavemente la superficie de la pared. Coloque el volante giratorio sobre el eje estriado del vástago, fíjelo firmemente con su tornillo central e instale la tapita plástica decorativa (que oculta el tornillo) para finalizar el trabajo.
Especificaciones Técnicas
Diámetro de Conexión: 20 mm en ambos extremos para fusión (cañería de 20 mm exterior).
Tipo de Terminación: Campana embellecedora y volante con acabado cromado brillante.
Mecanismo de Cierre: Vástago / cartucho metálico registrable desde el exterior.
Presión Nominal: Diseñada para trabajar en redes de alta presión PN20 / PN25.
Temperatura de Operación: $0^\circ\text{C}$ hasta $95^\circ\text{C}$ (apta para agua fría y caliente sanitaria).
Materiales: Cuerpo híbrido latón-PPR, kit ornamental de ABS/Metal cromado y sellos de caucho sintético.
