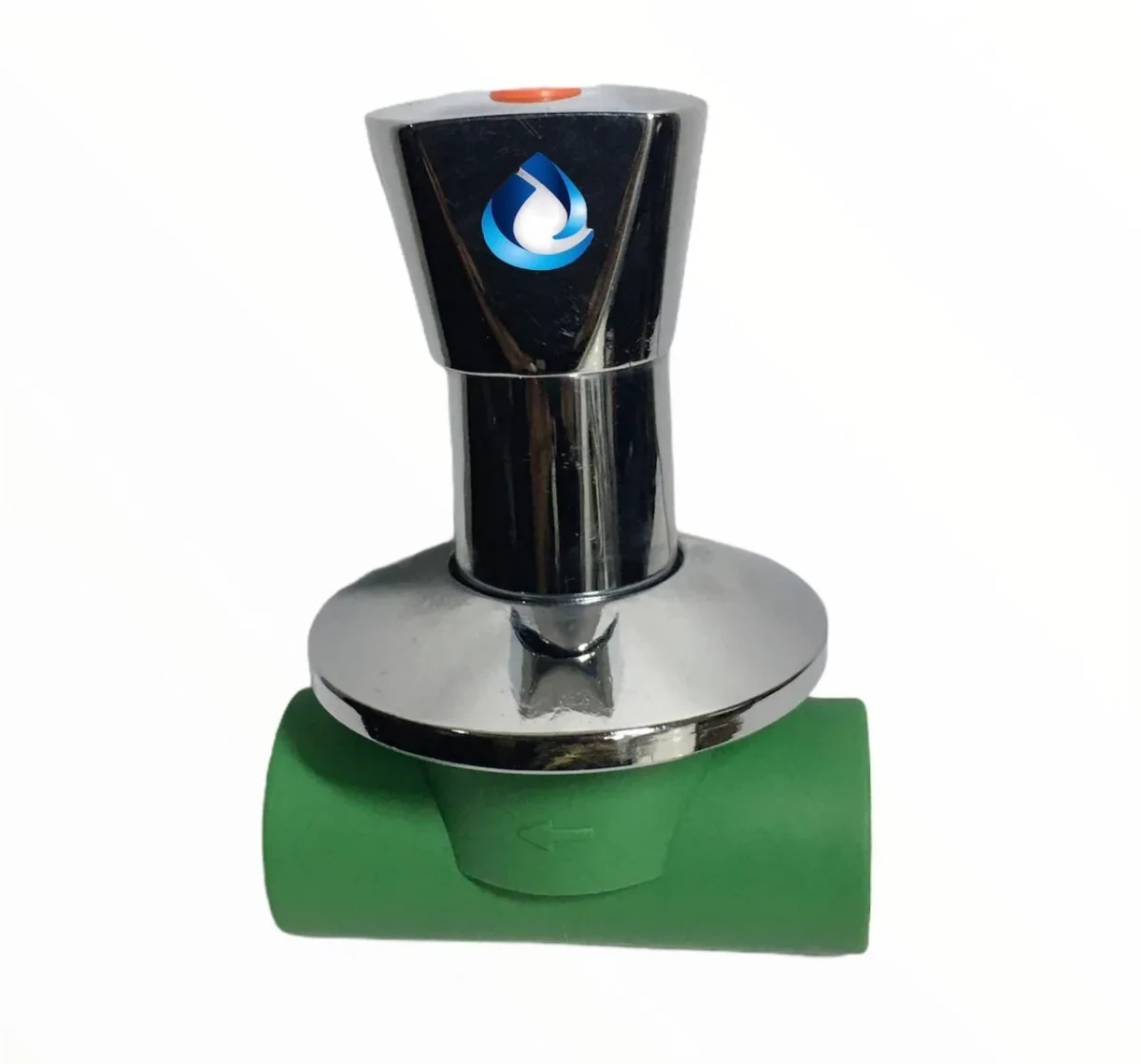

LLAVE DE PASO C/CAMPANA 25MM PPR
Válvula de Corte General Empotrada con Terminación Cromada - 25 mm
Descripción Técnico-Mecánica y Parámetros del Componente
Este dispositivo combina la seguridad estructural de la termofusión plástica con la alta resistencia de un mecanismo central metálico completamente registrable desde el exterior:
Cuerpo Base de Latón con Blindaje de PPR: El núcleo central de la válvula está fabricado en latón forjado pesado de alto espesor, el cual soporta los esfuerzos de torsión y los picos de presión (golpes de ariete). Este núcleo viene revestido mediante inyección directa con Polipropileno Copolímero Random (PPR-Nivel 3). Esto permite que las bocas de la llave se unan por termofusión a la cañería matriz de 25 mm, creando una sola pieza continua de plástico libre de uniones roscadas ocultas dentro del muro, eliminando de raíz el riesgo de humedades latentes.
Mecanismo de Vástago Desmontable e Intercambiable: A diferencia de las llaves de bola empotradas que quedan inutilizables si se daña la esfera, estas válvulas utilizan un sistema de cartucho o vástago de bronce mecanizado. La gran ventaja de ingeniería es que el mecanismo interno es completamente registrable desde el exterior. Si con los años el sello se desgasta por la acumulación de sarro, simplemente se desenrosca el cartucho frontal desde el baño para cambiar las gomas o la pieza interna, sin necesidad de picar el muro ni romper las cerámicas.
Kit de Terminación Ornamental Cromado (Campana y Volante): Incluye una campana cónica roscada de gran cobertura fabricada en ABS cromado o acero inoxidable brillante, encargada de tapar la perforación del muro y absorber las diferencias de profundidad de la instalación. El volante o manilla giratoria cuenta con un acabado espejo de alta resistencia a los limpiadores domésticos y la humedad constante de las duchas.
Bocas para Fusión Directa de 25 mm: Diseñadas para recibir cañerías de PPR con un diámetro exterior de 25 mm (líneas principales de distribución residencial). Las paredes plásticas perimetrales poseen un grosor reforzado que disipa el calor de forma homogénea durante la inserción en la termofusora, evitando deformaciones u ovalamientos.
Características Principales
Flujo Pleno y Elevado Caudal: Su diseño interior minimiza las turbulencias y la pérdida de carga, asegurando que al abrir la llave se alimenten sin caídas de presión duchas, vanitorios y lavadoras al mismo tiempo.
Compensación de Profundidad de Obra: La campana cromada posee una rosca extendida de paso fino que permite ajustar la posición del volante hacia afuera o hacia adentro, absorbiendo los márgenes de variación en el grosor del estuco, el adhesivo cerámico y la palmeta final.
Corte Progresivo de Seguridad: El mecanismo de vástago giratorio permite regular o cortar el flujo de agua de manera paulatina, reduciendo drásticamente el impacto destructivo del golpe de ariete en la red de cañerías de la propiedad.
Instrucciones Técnicas de Instalación y Montaje Empotrado
Paso Crítico de Obra: Durante el proceso de termofusión e instalación en bruto, es fundamental respetar la dirección de flujo indicada por la flecha grabada en el cuerpo de la llave y proteger el hilo metálico frontal para que no se contamine con mezcla de cemento o adhesivo de cerámica.
Preparación y Orientación: Presente la llave en la cavidad del muro. Verifique la flecha de flujo estampada en el PPR para asegurarse de que el agua entre por el lado correcto. Limpie minuciosamente las bocas de la llave y los extremos de los tubos de 25 mm con un paño limpio humedecido en alcohol isopropílico para retirar trazas de polvo, humedad o aceites.
Proceso de Termofusión (Parámetros para 25 mm):
Conecte la máquina termofusora y espere a que alcance su temperatura de trabajo regulada de $260^\circ\text{C}$ (indicada por la luz verde del termostato).
Introduzca simultáneamente de forma lineal —sin girar— el tubo de 25 mm en la boquilla hembra de la máquina y la boca de la llave de paso en la boquilla macho.
Tiempo de Calentamiento: Mantenga las piezas presionadas en las boquillas calientes durante exactamente 7 segundos desde que entran al tope.
Tiempo de Acople: Retire las piezas de la máquina e introdúzcalas de inmediato de forma recta (unión tubo-llave), presionando firmemente hasta que los anillos de material fundido se junten. Tiene un margen máximo de 4 segundos para realizar el acople.
Regla de Oro: Está estrictamente prohibido girar las piezas durante la inserción o el fraguado. Girar la pieza quiebra las cadenas moleculares entrelazadas del plástico caliente, arruinando la homogeneidad de la soldadura.
Fijación y Enfriamiento: Sostenga la unión fija bajo presión manual directa durante 2 minutos para asegurar el alineamiento axial dentro del nicho del muro. No someta la línea a esfuerzos mecánicos ni deje correr agua por la tubería durante al menos 10 minutos hasta que el plástico se haya enfriado completamente a temperatura ambiente. Instale el tapón plástico protector de obra que viene incluido de fábrica sobre el hilo del vástago para evitar daños durante el trabajo de albañilería.
Montaje del Kit Cromado (Post-Cerámica): Una vez que la cerámica esté completamente instalada y fraguada, retire el protector plástico de obra. Enrosque la campana cromada hasta que presione suavemente la superficie de la pared. Coloque el volante giratorio sobre el eje estriado del vástago, fíjelo firmemente con su tornillo central e instale la tapita plástica decorativa para finalizar el trabajo.
Especificaciones Técnicas
Diámetro de Conexión: 25 mm en ambos extremos para fusión (cañería de 25 mm exterior).
Tipo de Terminación: Campana embellecedora y volante con acabado cromado espejo brillante.
Mecanismo de Cierre: Vástago / cartucho metálico de bronce, registrable desde el exterior.
Presión Nominal: Diseñada para trabajar en redes de alta presión PN20 / PN25 (20 a 25 bares de presión estática).
Temperatura de Operación: $0^\circ\text{C}$ hasta $95^\circ\text{C}$ (apta para agua fría y caliente sanitaria).
Materiales: Cuerpo híbrido latón-PPR, kit ornamental de ABS/Metal cromado y sellos de caucho sintético.
