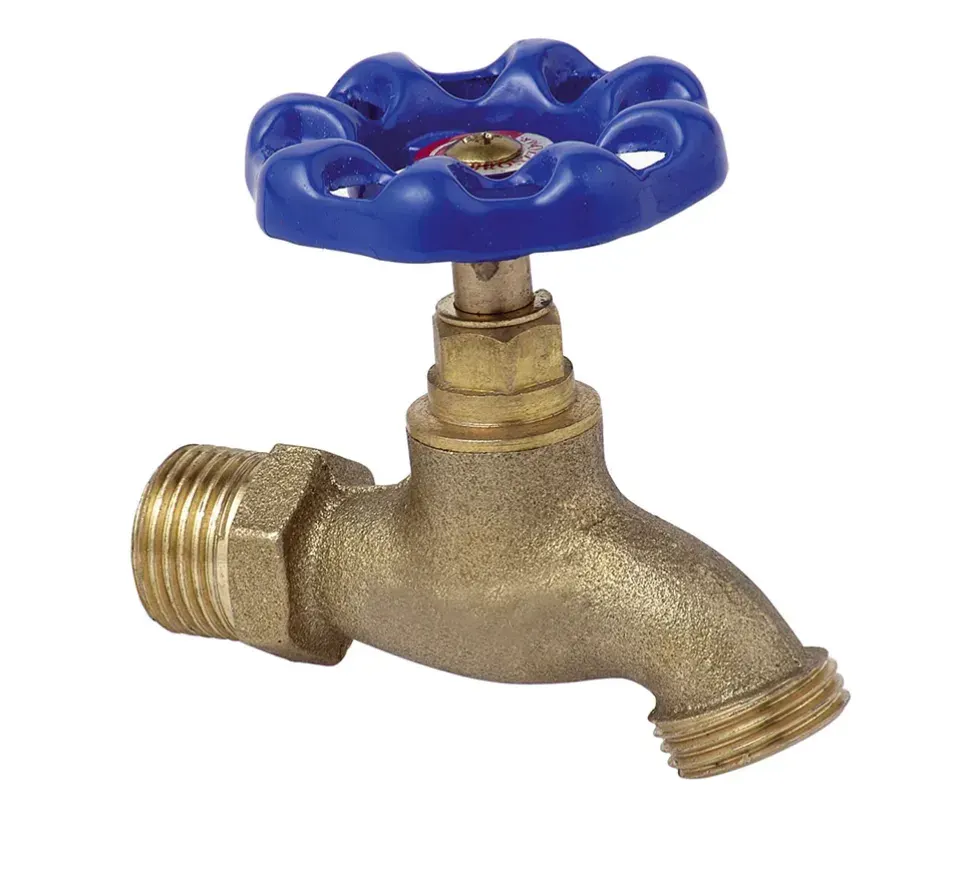

LLAVE JARDIN 3/4 HE HE BRONCE MANILLA AZUL PN16
Grifo de Riego para Patio en Bronce - Conexión de $3/4''$ HE PN16
Descripción Técnica de los Componentes y Parámetros Estructurales
Esta llave está proyectada bajo estándares de fontanería pesada, garantizando un rendimiento óptimo en instalaciones que exigen un alto volumen de agua por minuto:
Cuerpo Monobloque de Bronce Sanitario Forjado: El chasis central y los hilos de conexión están mecanizados a partir de una sola pieza de bronce de gran espesor y alta densidad estructural. El bronce es una aleación metalúrgica superior para exteriores debido a su inmunidad frente a la corrosión galvánica y la deszincificación provocada por aguas duras o suelos húmedos, resistiendo tirones mecánicos y disminuyendo el riesgo de fractura por congelamiento invernal.
Geometría de Hilos Universales Macho-Macho de Gran Caudal (HE-HE):
Hilo de Entrada ($3/4''\text{ HE}$): Rosca exterior macho estándar de gas ($3/4''\text{ BSP}$), diseñada para conectarse directamente a terminales de matriz de $3/4''$ en redes de cobre, PPR, PVC de alta presión o cañerías galvanizadas.
Hilo de Salida ($1''\text{ HE}$): Rosca exterior macho sobreelevada a $1''$ que incluye una boquilla estriada desmontable (espiga) de gran diámetro y su respectiva empaquetadura plana de caucho nitrílico (NBR). Esta espiga permite insertar mangueras de riego de gran sección. Al desatornillar la boquilla, el hilo de $1''$ libre es ideal para conectar acoples rápidos industriales, distribuidores de alto flujo o programadores de riego agrícola.
Mecanismo de Cierre de Esfera de Paso Total (PN16): Aloja en su interior una bola de latón macizo rectificada, pulida y cromada a espejo, que gira sobre dos asientos cónicos de Teflón (PTFE) virgen autolubricados. Al ser de paso total, el diámetro interno de la esfera coincide con el de la cañería, permitiendo que el agua transite en línea recta sin restricciones ni turbulencias, maximizando el rendimiento de aspersores y sistemas de riego por zonas.
Manilla de Palanca Larga de Acero con Revestimiento Azul: Cuenta con un comando de palanca recta fabricado en acero zincado grueso que proporciona un excelente torque mecánico para una apertura suave. Viene protegida con una funda de polímero texturizado en color azul que aísla el metal de la intemperie, evita la oxidación por lluvia y permite un manejo cómodo, operando con un movimiento rápido de un cuarto de vuelta ($90^\circ$) entre topes físicos rígidos.
Características Principales
Clasificación de Presión PN16: Certificada para soportar una presión estática de trabajo continua de hasta 16 bares ($232\text{ PSI}$), actuando como un punto de corte ultra seguro en líneas principales o matrices exteriores.
Alto Rendimiento en Caudal: Al manejar diámetros de $3/4''$ a $1''$, duplica la entrega de litros por minuto en comparación con una llave estándar de $1/2''$, reduciendo a la mitad el tiempo de llenado de estanques o piscinas.
Resistencia Térmica Elevada: Tolera variaciones térmicas desde los $0^\circ\text{C}$ (heladas invernales) hasta los $90^\circ\text{C}$ continuos, manteniendo la estabilidad de sus sellos internos de teflón sin presentar fugas por contracción o dilatación del material.
Instrucciones Técnicas de Instalación y Ajuste Mecánico
Para asegurar un montaje perfectamente estanco y evitar daños estructurales en el cuerpo de bronce durante el apriete, aplique el siguiente procedimiento técnico:
Limpieza de la Conexión: Interrumpa el suministro de agua desde la matriz. Limpie minuciosamente el hilo interior (HI) del terminal embutido en el muro o poste de jardín para remover restos de teflón antiguo, óxido, pintura o tierra de obra.
Sellado de Alta Densidad (Paso Crítico): Coloque el rosetón decorativo en el hilo de $3/4''\text{ HE}$ de entrada. Aplique entre 18 y 22 vueltas de cinta de teflón profesional (o teflón amarillo de alta densidad) sobre los hilos de la rosca en el sentido de las agujas del reloj (mirando la llave de frente).
Torque de Apriete Correcto: Enrosque la llave de bronce en el terminal de la pared de forma manual las primeras vueltas. Para el ajuste de torque final, fije una llave francesa o inglesa exclusivamente sobre las caras hexagonales labradas en el chasis de bronce de la llave. Está estrictamente prohibido forzar el giro haciendo palanca con la manilla azul de acero o utilizando los cuellos de las salidas, ya que esto descentra el eje de rotación de la esfera, daña de forma irreversible los asientos de teflón internos y destruye la estanqueidad de fábrica del grifo. Detenga el apriete en la última vuelta justo cuando la salida apunte verticalmente hacia el suelo.
Prueba de Presión: Abra la llave de paso general y verifique visualmente todo el perímetro de la unión roscada para asegurar que no existan microfiltraciones por capilaridad.
Especificaciones Técnicas
Medida de Entrada: $3/4''$ Hilo Exterior Macho (HE BSP).
Medida de Salida: $1''$ Hilo Exterior Macho (HE BSP) con boquilla espiga de gran caudal desmontable.
Presión Nominal: PN16 (Hasta 16 bares / 232 PSI de presión máxima).
Tipo de Obturador: Esfera interna de paso total en latón cromado.
Comando: Manilla de palanca larga de acero de un cuarto de vuelta ($90^\circ$).
Materiales: Cuerpo de bronce forjado pesado, esfera de latón, asientos de PTFE, sellos de NBR y manilla con revestimiento polimérico azul.
