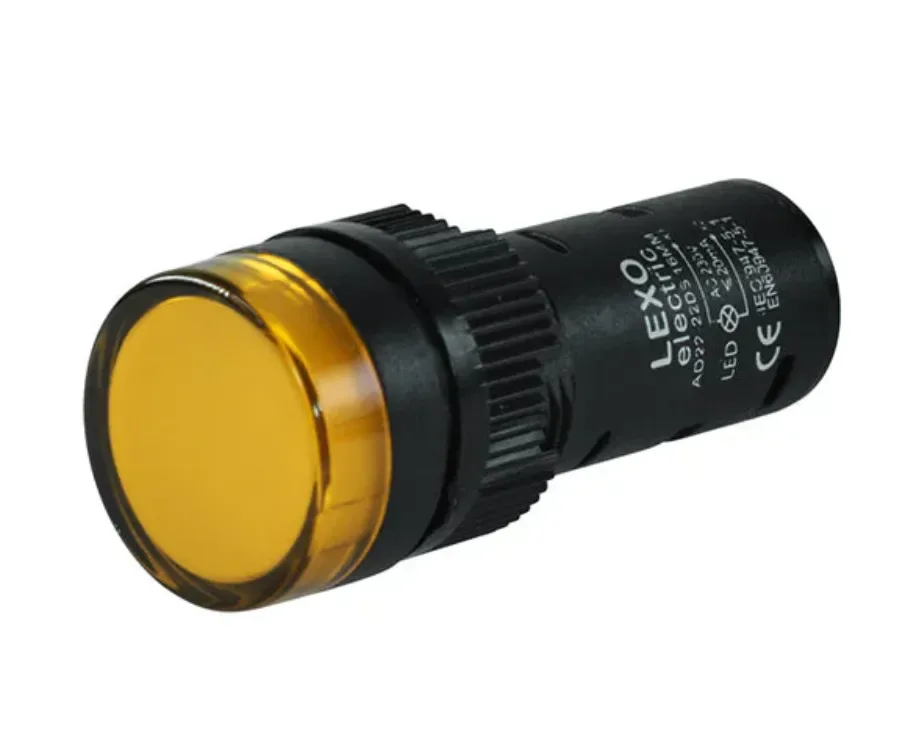

LUZ PILOTO LED AMARILLA AD22-22DS 16MM
Indicador Luminoso de Panel - Modelo AD22-22DS $16\text{ mm}$ Amarillo
Descripción Técnica de los Componentes y Atributos de Ingeniería
La arquitectura de la línea AD22 de $16\text{ mm}$ está proyectada bajo un estándar industrial robusto para garantizar la confiabilidad del sistema de control frente a las vibraciones y demandas continuas de las instalaciones eléctricas:
Emisor con Tecnología LED Multichip: El núcleo de iluminación incorpora pastillas de diodos LED de estado sólido que emiten luz pura de color amarillo. A diferencia de las lámparas incandescentes o de neón antiguas, los LED no poseen filamentos mecánicos que se corten por vibraciones y generan un consumo eléctrico ultra bajo (menor a $20\text{ mA}$), lo que disminuye drásticamente el calentamiento térmico interno y el estrés de los componentes del tablero.
Cuerpo Monobloque de Polímero Autoextinguible: El chasis cilíndrico roscado está inyectado en plástico técnico de alta resistencia dieléctrica y mecánica con propiedades retardantes de llama. Su estructura cuenta con un cuello ranurado anti-rotación que calza en las muescas del panel, impidiendo que la luz piloto gire o se suelte cuando se limpia el tablero de control.
Lente Difusor Prismático de Alta Visibilidad: La tapa frontal de color amarillo está fabricada en policarbonato de alta resistencia a impactos y agentes químicos suaves. Posee un texturizado prismático interno que distribuye el haz de luz del LED de manera homogénea en un ángulo visual amplio, garantizando una visibilidad diáfana incluso en ambientes industriales con alta iluminación ambiental o polvo en suspensión.
Bornes de Conexión Segura mediante Tornillo: En la parte posterior incorpora un bloque de terminales eléctricos protegidos por una solapa plástica antivandálica. Los contactos emplean abrazaderas de presión por tornillo que admiten conductores sólidos o flexibles (con terminales tipo puntera), asegurando un contacto firme y de baja resistencia que resiste las vibraciones continuas de tableros industriales o motores en marcha.
Características Principales
Operación de Larga Vida Útil: Certificada para superar las 30.000 horas de funcionamiento continuo sin pérdida significativa de flujo luminoso, reduciendo los costos de mantención del sistema.
Tamaño Ultra Compacto: Con un diámetro de montaje de $16\text{ mm}$, permite maximizar la cantidad de señalizadores y pulsadores por decímetro cuadrado en la puerta del tablero eléctrico.
Color Técnico Normado (Amarillo): Según los estándares internacionales de tableros eléctricos (IEC), el color amarillo se utiliza para indicar "Precaución", "Estado Crítico", "Alarma Preventiva" o "Falla en Proceso" (por ejemplo, activación de relé térmico en una bomba de agua o sobretemperatura), guiando al operario a intervenir de forma oportuna.
Instrucciones Técnicas de Instalación y Montaje Eléctrico
Para garantizar una sujeción rígida y una conexión segura exenta de arcos eléctricos por vibración, ejecute el siguiente protocolo en terreno:
Perforación y Preparación del Panel: Desconecte completamente la energía del tablero general. Con una broca escalonada, realice una perforación limpia de exactamente $16\text{ mm}$ de diámetro en la puerta o placa de montaje del tablero. Remueva las rebabas metálicas o plásticas para evitar que dañen el empaque basal de la luz piloto.
Posicionamiento del Sello y Fijación (Paso Crítico): Retire la tuerca de apriete plástica trasera del cuerpo del piloto AD22. Inserte la luz piloto desde el frente del tablero, asegurándose de que la empaquetadura de goma blanda basal quede colocada en la cara exterior. Este sello es fundamental para evitar el ingreso de polvo o humedad ambiental hacia el interior del tablero. Por la parte trasera, enrosque la tuerca plástica y apriétela con firmeza manual o mediante una herramienta de apriete para tuercas de panel. No aplique un torque excesivo para no rodar el hilo polimérico.
Cableado de Control y Conexión de Bornes: Pele aproximadamente 7 mm del aislante de los conductores de control. Inserte los cables en las terminales marcadas en la base del piloto (generalmente X1 y X2 para las líneas de alimentación). Apriete firmemente los tornillos con un destornillador adecuado. Verifique mecánicamente tirando del cable con suavidad para constatar que quedó perfectamente aprisionado en el borne.
Prueba de Funcionamiento: Energice el circuito de control del tablero y simule la condición de activación (ej. encendido de la bomba en modo de falla o activación de relé de nivel). El LED amarillo debe encenderse inmediatamente con un brillo nítido y estable.
Especificaciones Técnicas
Modelo / Línea: AD22-22DS Mini (Variante de diámetro reducido).
Diámetro de Montaje en Panel: $16\text{ mm}$.
Color de Emisión: Amarillo (Yellow).
Voltaje de Operación Estándar: (Verificar la marcación grabada en el cuerpo del piloto según el circuito de control: disponible habitualmente en configuraciones de 220V AC, 24V AC/DC o 12V DC).
Consumo de Corriente: $\le 20\text{ mA}$.
Brillo / Luminosidad: $\ge 60\text{ cd/m}^2$.
Grado de Protección Frontal: IP40 o IP65 (según sellado basal y hermeticidad de la puerta del tablero).
Materiales: Cuerpo de nylon técnico autoextinguible, lente de policarbonato, bornes de latón zincado.
