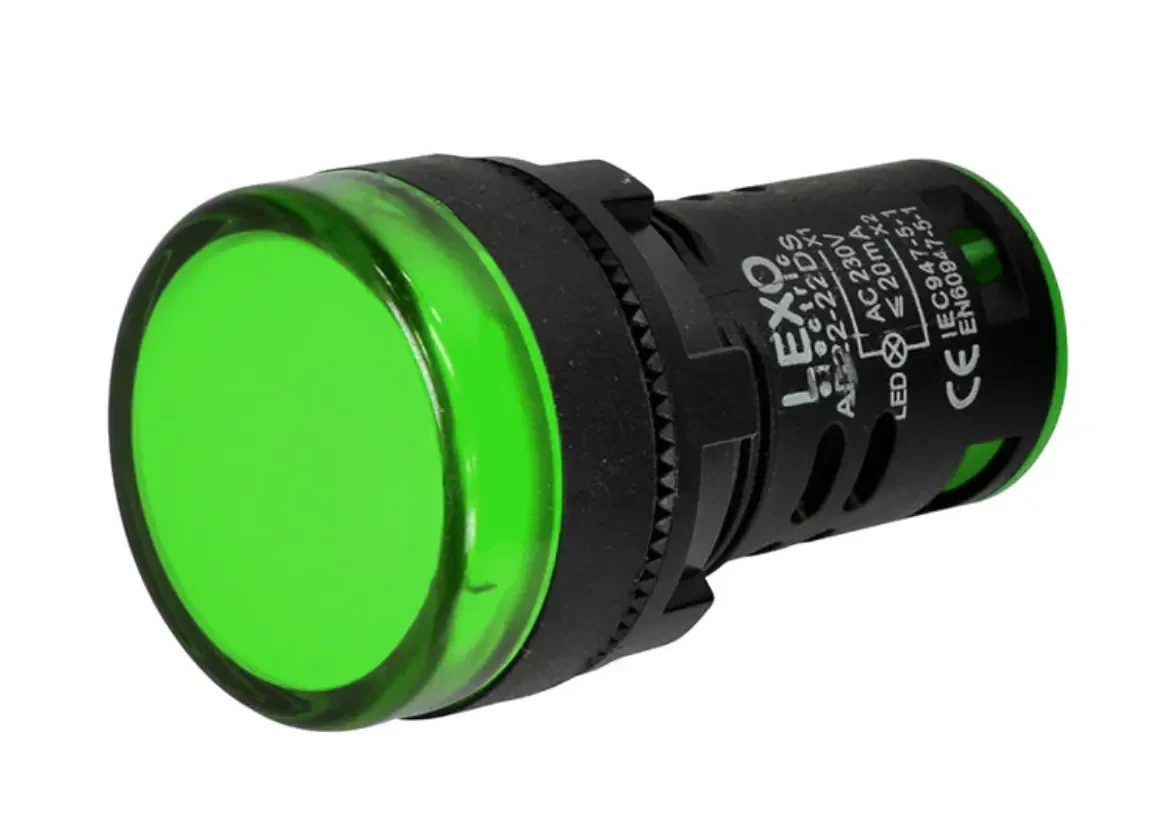

LUZ PILOTO LED VERDE AD22-22DS 22MM
La Luz Piloto LED Verde AD22-22DS de $22\text{ mm}$ —clasificada técnicamente como indicador luminoso monobloque de señalización industrial de estado estable— es el componente electromecánico estándar de alta gama utilizado para el monitoreo visual de condiciones normales, operaciones seguras y marcha activa en tableros eléctricos de fuerza y control, bancos de lazos de automatización, tableros de transferencia para grupos electrógenos y consolas de mando industrial.
Su diseño estructural optimizado para perforaciones universales de $22\text{ mm}$ corresponde a la medida más utilizada y estandarizada en la industria eléctrica y de tableros. Equipado con tecnología de emisión LED multichip de alta eficiencia, ofrece una luminosidad de gran visibilidad frontal y lateral en color verde puro, asegurando que los operadores identifiquen instantáneamente que un sistema hidráulico, una bomba de agua, un motor trifásico o una fase activa de la red eléctrica se encuentra funcionando de manera óptima y en régimen seguro.
Indicador Luminoso de Panel - Modelo AD22-22DS $22\text{ mm}$ Verde
Descripción Técnica de los Componentes y Atributos de Ingeniería
La arquitectura de la línea AD22 de $22\text{ mm}$ está proyectada bajo rigurosos estándares de automatización y control industrial para garantizar la máxima confiabilidad visual frente a las vibraciones y demandas continuas de los entornos eléctricos:
Emisor con Tecnología LED Multichip: El núcleo luminoso incorpora diodos LED de estado sólido distribuidos simétricamente que emiten una luz nítida de color verde. A diferencia de las lámparas incandescentes tradicionales, los LED carecen de filamentos mecánicos propensos a cortarse por vibraciones y presentan un consumo eléctrico ultra bajo (menor a $20\text{ mA}$), reduciendo drásticamente la disipación térmica y el estrés por calor de los componentes circundantes en el tablero.
Cuerpo Monobloque de Polímero Autoextinguible: El chasis cilíndrico roscado está inyectado en plástico técnico de alta resistencia dieléctrica y propiedades retardantes de llama. Cuenta con un cuello ranurado anti-rotación que calza en las muescas estándar de los gabinetes, impidiendo que la luz piloto gire o se suelte cuando se limpia la puerta o se opera la botonera del tablero.
Lente Difusor Prismático Ampliado: La tapa frontal de color verde está fabricada en policarbonato de alta resistencia a impactos y agentes químicos suaves. Posee un texturizado prismático interno que distribuye el haz de luz del LED de manera homogénea en un ángulo visual amplio, garantizando una visibilidad diáfana desde cualquier posición lateral incluso en ambientes con alta iluminación ambiental o polvo en suspensión.
Bornes de Conexión Segura mediante Tornillo: En la parte posterior incorpora un bloque de terminales eléctricos protegidos por una solapa plástica. Los contactos emplean abrazaderas de presión por tornillo que admiten conductores sólidos o flexibles (con terminales tipo puntera), asegurando un contacto firme y de baja resistencia que resiste las vibraciones continuas de tableros industriales o motores en marcha.
Características Principales
Operación de Larga Vida Útil: Certificada para superar las 30.000 horas de funcionamiento continuo sin pérdida significativa de flujo luminoso, disminuyendo drásticamente los costos de mantención del sistema.
Color Técnico Normado (Verde): Según los estándares internacionales de tableros eléctricos (IEC), el color verde se utiliza de manera mandatoria para indicar "Condición Normal", "Marcha de Motor / Bomba Activa", "Sistema Seguro" o "Energía Lista", alertando al operario de que el proceso se está ejecutando correctamente y que es seguro aproximarse o continuar con la operación.
Medida Estándar Universal: Con un diámetro de montaje de $22\text{ mm}$, es totalmente compatible con la perforación estándar de la mayoría de los gabinetes metálicos y plásticos del mercado (mismo diámetro que los pulsadores e interruptores industriales tradicionales).
Instrucciones Técnicas de Instalación y Montaje Eléctrico
Para garantizar una sujeción rígida y una conexión segura exenta de arcos eléctricos por vibración, ejecute el siguiente protocolo en terreno:
Perforación y Preparación del Panel: Desconecte completamente la energía del tablero general. Con una broca escalonada, realice una perforación limpia de exactamente $22\text{ mm}$ de diámetro en la puerta o placa de montaje del tablero. Remueva las rebabas metálicas o plásticas para evitar que dañen el empaque basal de la luz piloto.
Posicionamiento del Sello y Fijación (Paso Crítico): Retire la tuerca de apriete plástica trasera del cuerpo del piloto AD22. Inserte la luz piloto desde el frente del tablero, asegurándose de que la empaquetadura de goma blanda basal quede colocada en la cara exterior. Este sello es fundamental para evitar el ingreso de polvo o humedad ambiental hacia el interior del tablero. Por la parte trasera, enrosque la tuerca plástica y apriétela con firmeza manual o mediante una herramienta de apriete para tuercas de panel. No aplique un torque excesivo para no rodar el hilo polimérico.
Cableado de Control y Conexión de Bornes: Pele aproximadamente 7 mm del aislante de los conductores de control. Inserte los cables en las terminales marcadas en la base del piloto (X1 y X2 para las líneas de alimentación). Apriete firmemente los tornillos con un destornillador adecuado. Verifique mecánicamente tirando del cable con suavidad para constatar que quedó perfectamente aprisionado en el borne.
Prueba de Funcionamiento: Energice el circuito de control del tablero y simule la condición de activación (ej. encendido de la bomba o motor en régimen normal). El LED verde debe encenderse inmediatamente con un brillo nítido y de alta intensidad.
Especificaciones Técnicas
Modelo / Línea: AD22-22DS Estándar (Variante de formato universal).
Diámetro de Montaje en Panel: $22\text{ mm}$.
Color de Emisión: Verde (Green).
Voltaje de Operación Estándar: (Verificar la marcación grabada en el cuerpo del piloto según el circuito de control: disponible habitualmente en configuraciones de 220V AC, 24V AC/DC o 12V DC).
Consumo de Corriente: $\le 20\text{ mA}$.
Brillo / Luminosidad: $\ge 60\text{ cd/m}^2$.
Grado de Protección Frontal: IP40 o IP65 (según sellado basal y hermeticidad de la puerta del tablero).
Materiales: Cuerpo de nylon técnico autoextinguible, lente de policarbonato, bornes de latón zincado.
