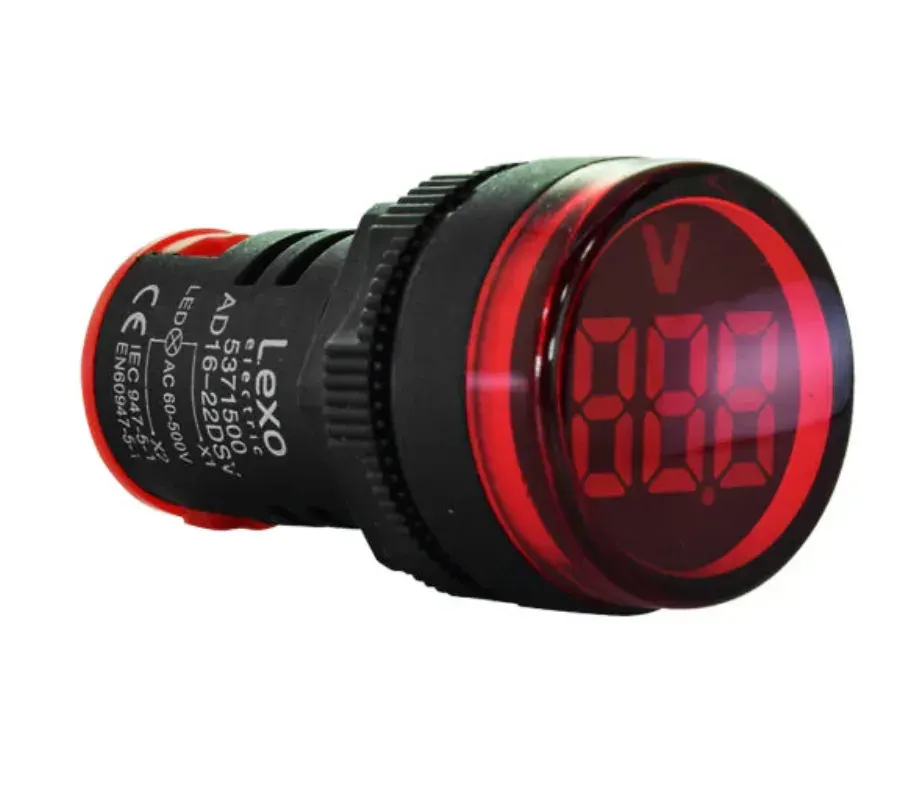

LUZ PILOTO ROJA CON VOLTIMETRO NEGRO60-500 VAC
Indicador Luminoso con Voltímetro Digital - Rango $60 - 500\text{ VAC}$ Negro
Descripción Técnica de los Componentes y Atributos de Ingeniería
La arquitectura de este indicador dual está diseñada bajo estándares de automatización industrial para garantizar la precisión de la lectura y la seguridad del operario ante fluctuaciones severas de voltaje:
Pantalla de Lectura Digital LED de 3 Dígitos: Cuenta con un display numérico electrónico de alta luminosidad que muestra de forma instantánea el valor exacto del potencial eléctrico de la red. Al estar calibrado para un rango amplio de $60\text{ V}$ a $500\text{ V}$ en Corriente Alterna (AC), es totalmente compatible con mediciones de líneas monofásicas domiciliarias ($220\text{ VAC}$) y mediciones entre fases de redes trifásicas industriales ($380\text{ VAC}$ a $400\text{ VAC}$).
Color Técnico de Advertencia Combinado: Utiliza un lente difusor perimetral de policarbonato en color rojo de alta visibilidad. Según la normativa eléctrica internacional (IEC), el color rojo señaliza "Peligro", "Falla Crítica" o "Línea Viva con Energía", obligando al personal de mantenimiento a tomar precauciones inmediatas antes de intervenir los interruptores o protecciones térmicas.
Cuerpo Monobloque de Polímero Autoextinguible: El chasis cilíndrico está fabricado en nylon técnico de alta resistencia dieléctrica con propiedades retardantes de llama en color negro industrial. Su cuello roscado universal de $22\text{ mm}$ permite montarlo directamente en las perforaciones estándar de la gran mayoría de los gabinetes metálicos y plásticos del mercado.
Bornes de Conexión Segura mediante Tornillo: En la base posterior incorpora dos terminales de presión por tornillo (marcados habitualmente como X1 y X2). El circuito interno está diseñado para que los mismos dos cables que alimentan la luz piloto sean los que miden el voltaje de la línea, simplificando drásticamente el cableado del tablero y reduciendo los puntos de falla por conexiones sueltas.
Características Principales
Operación de Alta Eficiencia: Consumo eléctrico mínimo (menor a $20\text{ mA}$), lo que anula la disipación térmica y evita el calentamiento interno dentro del gabinete eléctrico.
Circuito de Medición Integrado: No requiere transformadores de potencial externos ni fuentes de alimentación adicionales; funciona de forma directa con el voltaje de la red medida.
Excelente Resistencia a la Vibración: Al ser un dispositivo de estado sólido (sin agujas ni partes móviles mecánicas), las lecturas digitales se mantienen estables y precisas incluso en tableros montados junto a motores de gran potencia, bombas de agua o grupos electrógenos.
Instrucciones Técnicas de Instalación y Montaje Eléctrico
Para garantizar una sujeción mecánica rígida y lecturas eléctricas precisas exentas de arcos eléctricos, aplique el siguiente procedimiento en terreno:
Preparación del Panel: Desconecte por completo la energía de la matriz general del tablero. Con una broca escalonada, realice una perforación limpia de exactamente $22\text{ mm}$ de diámetro en la puerta del gabinete. Remueva todas las rebabas para asegurar un asentamiento plano del dispositivo.
Fijación e Inmunidad al Polvo (Paso Crítico): Retire la tuerca plástica trasera del cuerpo del voltímetro. Inserte el dispositivo desde el frente del tablero, asegurándose de que la empaquetadura de goma basal negra quede colocada en la cara exterior de la puerta. Este sello técnico impide de forma absoluta el ingreso de polvo, partículas en suspensión o humedad ambiental hacia el interior del tablero. Por el reverso, enrosque la tuerca plástica y apriétela con firmeza manual o con una herramienta de panel.
Cableado Simplificado de Bornes: Pele aproximadamente 7 mm del aislante de los conductores de control. Inserte las líneas de la fase y el neutro (o dos fases si se mide tensión compuesta de $380\text{ V}$) directamente en los bornes posteriores. Apriete firmemente los tornillos con un destornillador adecuado y verifique la sujeción mecánica tirando suavemente del cable.
Prueba de Régimen: Energice el tablero. La pantalla digital debe encenderse de inmediato mostrando los números con un brillo nítido (ej. $220\text{ V}$) mientras el contorno se ilumina en rojo constante.
Especificaciones Técnicas
Tipo de Dispositivo: Luz piloto LED con voltímetro digital integrado.
Diámetro de Montaje en Panel: $22\text{ mm}$ (Estándar universal).
Rango de Medición de Voltaje: $60\text{ V}$ a $500\text{ V}$ AC (Corriente Alterna).
Frecuencia de Red Compatible: $50\text{ Hz}$ / $60\text{ Hz}$.
Color del Display / Lente: Rojo (Red).
Color del Chasis Exterior: Negro (Black).
Consumo de Corriente: $\le 20\text{ mA}$.
Precisión de la Medición: $\pm 1\%$.
Materiales: Cuerpo de nylon técnico autoextinguible, lente de policarbonato de alta resistencia, contactos de latón zincado.
