LUZ PILOTO ROJA RIEL DIN

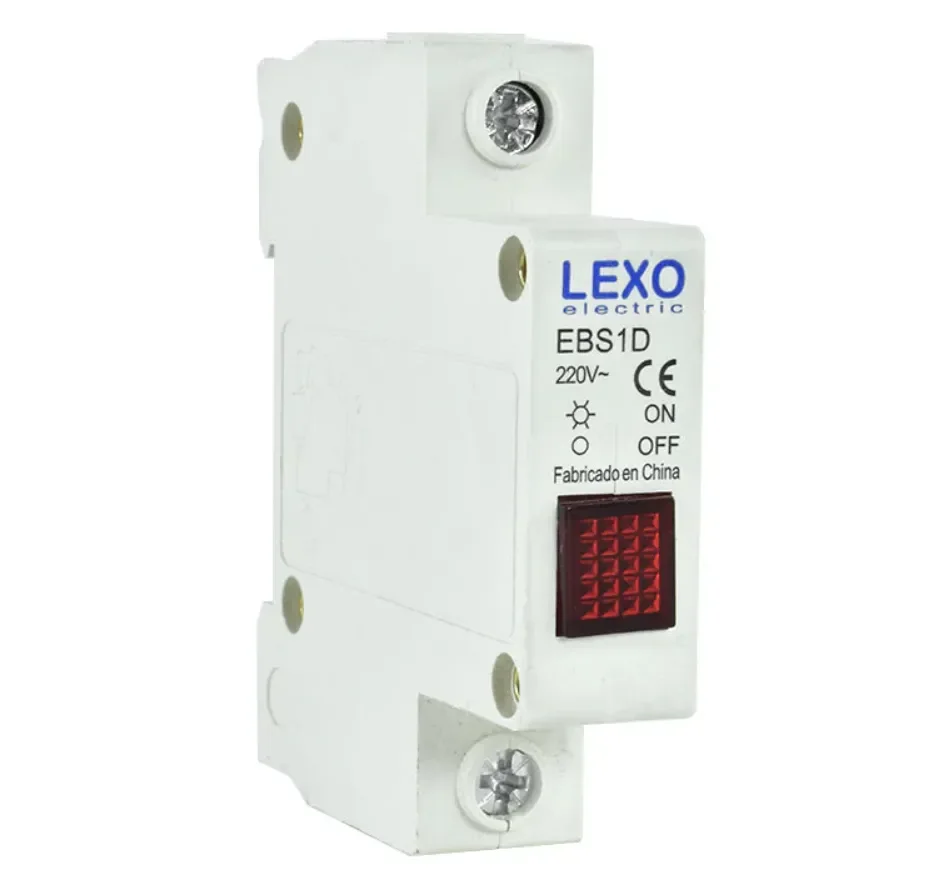

Indicador Luminoso Modular - Formato Riel DIN Estándar Rojo
Descripción Técnica de los Componentes y Atributos de Ingeniería
La arquitectura modular de esta luz piloto está proyectada bajo estrictas normativas de seguridad eléctrica internacional para garantizar un rendimiento continuo y un aislamiento total en cabeceras de circuitos:
Emisor de Estado Sólido con Tecnología LED: El núcleo luminoso incorpora diodos LED de alta eficiencia que emiten una luz de color rojo puro y de gran intensidad. Su diseño de estado sólido es inmune a las vibraciones mecánicas habituales producidas por contactores o motores cercanos y presenta un consumo eléctrico infinitesimal (menor a $2\text{ W}$), lo que elimina por completo la disipación de calor dentro del tablero y prolonga su vida útil por sobre las 30.000 horas de operación continua.
Chasis de Polímero Autoextinguible y Modular: La carcasa exterior está fabricada en poliamida técnica (Nylon 66) con alta rigidez dieléctrica, excelente resistencia al impacto y propiedades retardantes de llama (autoextinguible ante cortocircuitos). Su geometría cumple con el formato modular estándar de $18\text{ mm}$ de ancho, integrándose de forma limpia y estética en la fila de protecciones junto a los automáticos y diferenciales.
Lente Frontal de Alta Visibilidad: La ventana difusora de color rojo está fabricada en policarbonato texturizado que distribuye el haz luminoso en un ángulo amplio. Esto permite verificar el estado de la línea de un solo vistazo frontal, incluso en entornos con alta iluminación ambiental o polvo acumulado.
Bornes de Conexión en Jaula con Tornillo Imperdible: En las partes superior e inferior posee terminales de tornillo con mordazas de acero zincado de gran apriete. Están diseñados para recibir conductores sólidos o flexibles de hasta $4\text{ mm}^2$ o $6\text{ mm}^2$ (dependiendo del fabricante), garantizando una unión firme de baja resistencia que previene falsos contactos o sobrecalentamientos por arco eléctrico.
Características Principales
Montaje Rápido por Clipsado: Incorpora en su base un pestillo o resorte de fijación inferior que permite montarlo y desmontarlo del riel DIN de $35\text{ mm}$ en segundos utilizando únicamente un destornillador plano, sin necesidad de desarmar otras protecciones de la fila.
Color Técnico Normado (Rojo): Según la normativa eléctrica internacional (IEC) y el Reglamento Eléctrico Chileno, el color rojo se asocia a "Peligro", "Fase Energizada", "Línea Viva" o "Falla Crítica". Colocada inmediatamente aguas abajo del protector general, avisa que todo el tablero cuenta con energía activa.
Simplificación del Tablero: Al instalarse directamente sobre el riel interior, evita tener que perforar la puerta del tablero eléctrico y cablear flexibles articulados hacia el exterior, reduciendo los tiempos de mano de obra en el armado de tableros de transferencia o control de bombas.
Instrucciones Técnicas de Instalación y Conexión Eléctrica
Para garantizar una fijación mecánica rígida y un conexionado eléctrico exento de riesgos, aplique el siguiente procedimiento técnico en terreno:
Corte de Energía de la Red Matriz: Antes de manipular el interior del gabinete, desactive el interruptor automático general exterior y verifique con un instrumento de medición (tester o detector de tensión) que no exista potencial eléctrico en el punto de trabajo.
Montaje en el Riel DIN (Paso Crítico): Presente la luz piloto en el riel de $35\text{ mm}$, enganche las pestañas fijas superiores en el lomo del riel y presione la parte inferior del dispositivo hacia el muro hasta escuchar el "click" del pestillo plástico. Asegúrese de que quede perfectamente alineada y adosada firmemente al interruptor automático que va a monitorear.
Cableado Eléctrico de Monitoreo: * Conecte un conductor (cable de control de $1.5\text{ mm}^2$ de sección) desde la salida de la fase del automático general hacia el borne superior de la luz piloto (marcado habitualmente como X1 o L).
Conecte otro conductor desde la barra de distribución de Neutro del tablero hacia el borne inferior de la luz piloto (marcado habitualmente como X2 o N).
Torque de Apriete Correcto: Apriete firmemente los tornillos de los bornes utilizando un destornillador de paleta o Phillips adecuado. Un apriete flojo generará un falso contacto que quemará internamente el borne por efecto Joule. Verifique la sujeción mecánica tirando suavemente de ambos cables.
Prueba de Régimen: Cierre la tapa de protección del tablero, restablezca la energía en la matriz y active el automático general. La luz piloto roja modular debe encenderse inmediatamente con un brillo nítido y constante.
Especificaciones Técnicas
Tipo de Dispositivo: Luz piloto modular indicador de fase.
Tipo de Montaje: Riel DIN Estándar de $35\text{ mm}$.
Ancho de Módulo: $18\text{ mm}$ (Equivalente a 1 polo estándar).
Color de Emisión: Rojo (Red).
Voltaje de Operación Estándar: (Verificar la marcación grabada en el chasis según el circuito: disponible habitualmente en configuración universal de 220V - 230V AC a 50Hz / 60Hz).
Consumo de Potencia: $\le 2\text{ W}$ (Ultra bajo consumo).
Grado de Protección Exterior: IP20 (Protección contra ingreso de dedos u objetos medianos en bornes).
Materiales: Carcasa de nylon técnico autoextinguible, lente de policarbonato, bornes de latón/acero zincado.
