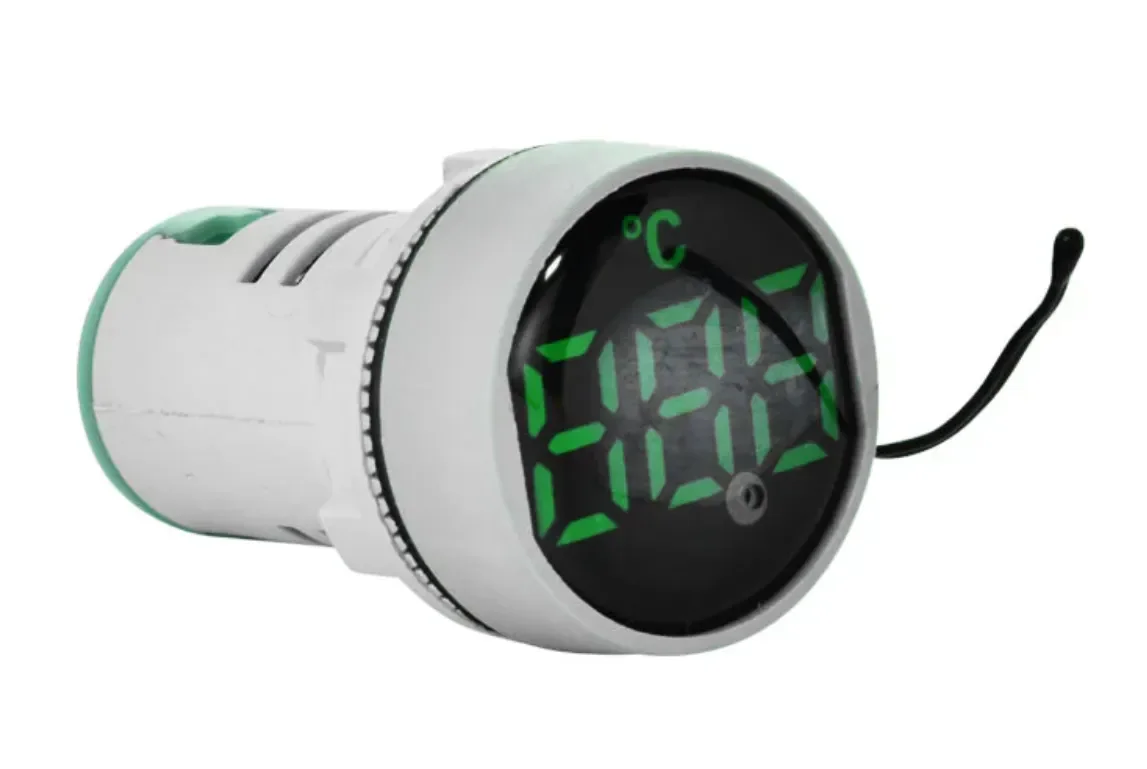

LUZ PILOTO VERDE CON TERMOMETRO AC 50-380V
Indicador Luminoso con Termómetro Digital - Rango $50 - 380\text{ VAC}$ Verde
Descripción Técnica de los Componentes y Atributos de Ingeniería
La arquitectura de este indicador dual está diseñada bajo estándares de automatización para garantizar la precisión en la lectura térmica y la protección del circuito ante variaciones de voltaje:
Pantalla de Lectura Digital LED de 3 Dígitos: Dispone de un display numérico electrónico de alta visibilidad que muestra de forma instantánea el valor exacto de la temperatura en grados Celsius ($^\circ\text{C}$). Funciona de manera directa conectado a redes de corriente alterna con un rango amplio de $50\text{ V}$ a $380\text{ V}$ AC, siendo compatible con líneas monofásicas ($220\text{ VAC}$) y sistemas de fuerza industrial trifásicos.
Sonda / Sensor de Temperatura Externo Incluido: Equipado con un cable flexible de control que remata en un sensor térmico blindado (termistor NTC). Esta sonda se posiciona físicamente en el punto crítico que se desea medir: adosada al chasis de un motor eléctrico, fijada a la tubería de un sistema de agua/riego, o simplemente suspendida en el aire interior del tablero para controlar el calor disipado por los contactores.
Color Técnico de Operación Segura: Utiliza un lente difusor perimetral de policarbonato en color verde de alta visibilidad. Según la normativa eléctrica internacional (IEC), el color verde señaliza "Condición Normal", "Marcha de Motor Activa", "Sistema Seguro" o "Energía Lista", permitiendo al operario verificar visualmente que el proceso se ejecuta correctamente y controlar los límites térmicos de trabajo de un solo vistazo.
Cuerpo Monobloque de Polímero Autoextinguible: El chasis cilíndrico está fabricado en nylon técnico de alta resistencia dieléctrica con propiedades retardantes de llama en color negro industrial. Su cuello roscado universal de $22\text{ mm}$ permite montarlo directamente en las perforaciones estándar de la gran mayoría de los gabinetes metálicos y plásticos del mercado.
Bornes de Conexión y Conector de Sonda Independiente: En la base posterior incorpora terminales de presión por tornillo para las líneas de alimentación eléctrica (X1 y X2), junto a un conector rápido tipo plug donde se acopla la manguera del sensor de temperatura, facilitando el tendido de cables durante el armado del tablero.
Características Principales
Monitoreo Térmico Preventivo: Permite detectar de forma temprana sobrecalentamientos causados por sobrecargas en motores de bombas de agua, fallas de ventilación en el gabinete o conexiones flojas, evitando paradas forzadas del sistema.
Operación de Alta Eficiencia: Consumo eléctrico mínimo (menor a $20\text{ mA}$), lo que anula la disipación térmica propia del instrumento y evita sumar calor interno dentro del gabinete eléctrico.
Excelente Resistencia a la Vibración: Al ser un dispositivo de estado sólido (sin agujas ni componentes mecánicos), las lecturas digitales de temperatura y voltaje se mantienen completamente estables y precisas incluso en tableros montados junto a maquinaria pesada o bombas de gran potencia.
Instrucciones Técnicas de Instalación y Montaje Eléctrico
Para garantizar una sujeción mecánica rígida, lecturas térmicas precisas y un conexionado seguro exento de arcos eléctricos, aplique el siguiente procedimiento en terreno:
Preparación del Panel: Desconecte por completo la energía de la matriz general del tablero. Con una broca escalonada, realice una perforación limpia de exactamente $22\text{ mm}$ de diámetro en la puerta del gabinete. Remueva todas las rebabas para asegurar un asentamiento plano del dispositivo.
Fijación e Inmunidad al Polvo (Paso Crítico): Retire la tuerca plástica trasera del cuerpo del termómetro. Inserte el dispositivo desde el frente del tablero, asegurándose de que la empaquetadura de goma basal negra quede colocada en la cara exterior de la puerta. Este sello técnico impide de forma absoluta el ingreso de polvo, partículas en suspensión o humedad ambiental hacia el interior del tablero. Por el reverso, enrosque la tuerca plástica y apriétela con firmeza manual o con una herramienta de panel.
Cableado de Bornes y Posicionamiento de Sonda: * Conecte las líneas de alimentación eléctrica ($220\text{ V}$ o dos fases para $380\text{ V}$) directamente en los bornes traseros de tornillo y apriételos firmemente.
Conecte el plug de la sonda de temperatura en su puerto dedicado. Lleve el extremo del sensor térmico hasta el punto de medición deseado (ej. fijado a la carcasa del motor o cerca de las protecciones principales) y asegúrelo firmemente utilizando amarras plásticas o cinta de alta temperatura.
Prueba de Régimen: Energice el tablero. La pantalla digital debe encenderse de inmediato mostrando la temperatura ambiente en grados Celsius (ej. $24^\circ\text{C}$) mientras el contorno perimetral se ilumina en verde constante.
Especificaciones Técnicas
Tipo de Dispositivo: Luz piloto LED con termómetro digital integrado.
Diámetro de Montaje en Panel: $22\text{ mm}$ (Estándar universal).
Rango de Medición de Temperatura: $-20^\circ\text{C}$ a $+120^\circ\text{C}$.
Rango de Voltaje de Alimentación: $50\text{ V}$ a $380\text{ V}$ AC (Corriente Alterna).
Frecuencia de Red Compatible: $50\text{ Hz}$ / $60\text{ Hz}$.
Color del Display / Lente: Verde (Green).
Consumo de Corriente: $\le 20\text{ mA}$.
Longitud del Cable de la Sonda: 1.0 metro aprox.
Materiales: Cuerpo de nylon técnico autoextinguible, lente de policarbonato de alta resistencia, contactos de latón zincado.
