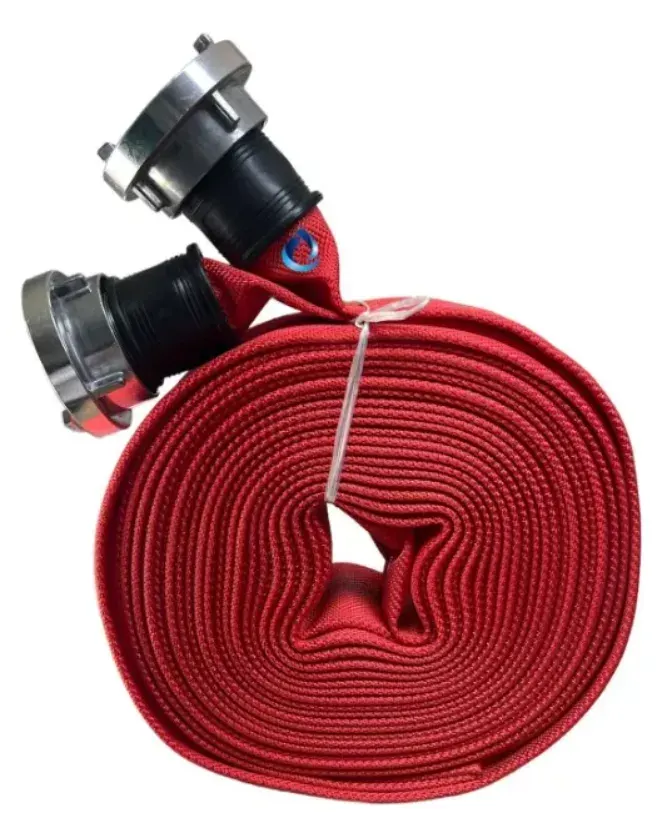

MANGUERA PLANA 3 ROJA 16BAR CON STORZ 25MTS
Línea de Descarga Plana de Alta Presión - 3" x 25 Metros (16 Bar)
Descripción Técnica de Atributos Materiales y Seguridad Estructural
Esta manguera de alta presión industrial ha sido fabricada bajo procesos de coextrusión a través del tejido textil, logrando una unión molecular indisoluble entre sus capas componentes:
Estructura Multicapa de Máxima Resistencia: Está constituida por un alma interior y una cubierta exterior de caucho sintético o poliuretano (PU) de alta densidad, que encapsulan una malla textil intermedia tejida de forma circular con hilos de poliéster de filamento continuo de alta tenacidad. Esta configuración estructural le permite soportar una presión de trabajo continua de 16 Bar (equivalente a $\approx 232\text{ PSI}$) y picos de presión de ruptura muy superiores.
Resistencia Superior a la Abrasión Terrestre: La cubierta exterior estriada de color rojo industrial actúa como una armadura de sacrificio mecánico y térmico. Está diseñada para resistir el arrastre continuo sobre superficies altamente abrasivas como piedras fracturadas, gravilla, pavimentos de asfalto y barro denso sin sufrir rasgaduras ni filtraciones. Además, es altamente resistente al contacto accidental con hidrocarburos, aceites, soluciones salinas y radiación ultravioleta (UV), evitando que el material sufra cristalización.
Conducto Interno de Mínima Resistencia Hidrodinámica: La cara interior posee un acabado espejo ultra-liso. Esta propiedad de diseño reduce al mínimo las pérdidas de carga por fricción hidráulica, permitiendo que los caudales masivos viajen a altas velocidades con la máxima eficiencia volumétrica aprovechable en el extremo de descarga.
Estabilidad Longitudinal Anticolapso: Su construcción textil interna evita el alargamiento excesivo y la torsión helicoidal bajo presión, asegurando que la manguera mantenga su trayectoria recta en terreno y no genere curvas ciegas que estrangulen el flujo hídrico.
Características Principales
Sistema de Conexión Rápida Storz de 3": Viene equipada en ambos extremos con acoples rápidos tipo Storz de aluminio forjado de alta resistencia mecánica. Este sistema simétrico permite conectar y desconectar tramos de manguera o acoplar a llaves de red fija en una fracción de segundo, mediante un giro manual de $1/4\text{ de vuelta}$, garantizando una junta hermética libre de hilos que puedan rodarse.
Engaste de Seguridad de Grado Industrial: Los acoples Storz están fijados a la lona de la manguera mediante un prensado perimetral externo con amarras de alambre galvanizado de alta tensión o casquillos mecánicos sellados en fábrica, lo que impide de forma absoluta el desprendimiento del terminal bajo presiones de operación extremas.
Instrucciones Técnicas de Operación, Despliegue y Mantenimiento
Para asegurar un correcto desempeño hidráulico a gran escala y prolongar la vida útil de la línea de alta presión en terreno, aplique el siguiente protocolo técnico:
Procedimiento de Despliegue Técnico: Desenrolle la manguera caminando en línea recta desde el punto de abastecimiento (motobomba, camión aljibe o grifo) hacia la zona de descarga. Evite tirones violentos alrededor de esquinas vivas de concreto o fierro. Asegúrese de que la manguera no presente dobleces agudos o giros helicoidales antes de dar paso al agua.
Conexión de los Acoples Storz: Presente los dos extremos Storz de frente, alinee las garras de acople de forma simétrica y gire firmemente en sentido horario hasta sentir el bloqueo mecánico. Verifique que el sello de goma plano interior esté completamente limpio de arena, barro o tierra para asegurar una estanqueidad absoluta bajo presión.
Presurización Gradual de la Línea (Paso Crítico): Al activar el flujo de agua desde la motobomba de alto caudal, abra la llave de paso de forma lenta y progresiva. Esto permite que la manguera de 3" se infle de manera controlada y purgue el aire atrapado en su interior. Las aperturas bruscas generan golpes de ariete severos de gran masa que pueden desestabilizar los acoples o sobrepasar los límites de presión estructural del sistema.
Protocolo de Drenaje, Secado y Almacenamiento: Al terminar las operaciones, corte el suministro de agua y despresurice la línea. Desconecte los acoples Storz y eleve la manguera desde un extremo para drenar por gravedad todo el líquido remanente en su interior. Deje secar la lona a la sombra. Una vez seca, enróllela firmemente desde un extremo al otro o en formato de doble rollo (desde el centro), asegurando que los acoples queden protegidos y listos para su próximo despliegue.
Especificaciones Técnicas
Tipo de Producto: Manguera plana colapsable de alta presión para descarga y combate de incendios (Gran Caudal).
Diámetro Interior Nominal: $3\text{ pulgadas}$ ($76.2\text{ mm}$ interiores).
Longitud Nominal Neta: 25 metros.
Presión Nominal de Trabajo: 16 Bar ($\approx 232\text{ PSI}$ continuos).
Material del Cuerpo: Poliéster tejido de alta tenacidad con recubrimiento de caucho sintético / poliuretano (PU).
Color Estructural: Rojo de alta visibilidad (Grado seguridad industrial / bomberos).
Terminales Incluidos: Acoples rápidos tipo Storz de 3" en aluminio forjado, instalados y prensados de fábrica.
Fluidos Compatibles: Agua limpia, agua con aditivos retardantes de fuego, aguas servidas, riles industriales y lodos ligeros no corrosivos.
