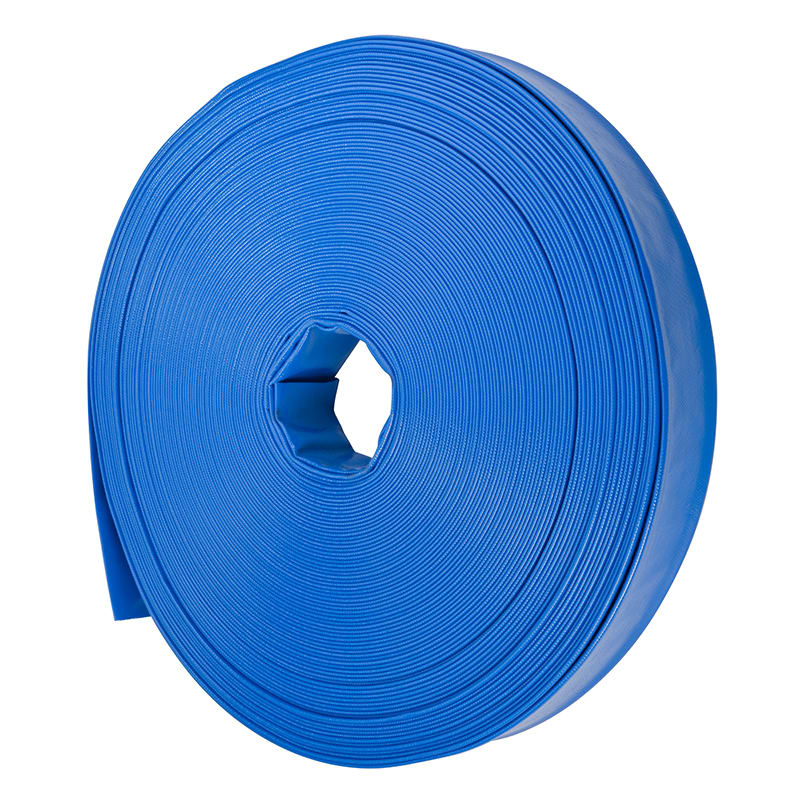

MANGUERA PLANA AZUL 3 PULGADAS
La Manguera Plana de Descarga Azul de 3 Pulgadas —clasificada técnicamente en ingeniería de fluidos, grandes obras civiles y agricultura de gran escala como tubería flexible plana colapsable de PVC para baja/mediana presión (tipo Layflat)— es el componente industrial de gran calibre diseñado para la conducción, evacuación y traspaso de volúmenes masivos de agua, soluciones fertilizantes diluidas, riles ligeros y drenaje en excavaciones viales, mineras o agrícolas.
Su diámetro nominal de $3\text{ pulgadas}$ ($76.2\text{ mm}$ interiores) ofrece una sección hidráulica de gran envergadura. Está diseñada específicamente para conectarse de forma directa a la línea de salida o descarga de motobombas industriales de gran potencia (motores de $9\text{ HP}$ a $13\text{ HP}$), equipos de achique pesados de alta capacidad y como matriz principal de distribución en sistemas de riego tecnificado. Su naturaleza colapsable permite que la manguera se mantenga completamente plana y compacta mientras no transporta fluido, optimizando al máximo el espacio de almacenamiento y facilitando un despliegue rápido en terreno.
Línea de Descarga Plana Layflat - Diámetro 3" (75 mm)
Descripción Técnica de Atributos Materiales y Comportamiento Hidráulico
Esta manguera plana azul está fabricada mediante un proceso avanzado de extrusión continua a través de un tejido sintético de refuerzo, consolidando una estructura unificada de alta flexibilidad:
Estructura de PVC Flexible con Refuerzo de Poliéster: El cuerpo de la manguera está compuesto por Cloruro de Polivinilo (PVC) plastificado de grado industrial premium, fusionado de forma homogénea con una malla interior trenzada de hilos de poliéster de filamento continuo y alta tenacidad. Este esqueleto textil previene la deformación longitudinal y radial, permitiendo soportar las presiones hidrostáticas nominales de trabajo sin dilatarse ni deformarse bajo regímenes de alto caudal.
Canal Hidrodinámico de Mínima Rugosidad: El conducto interno posee un acabado extruido liso de tipo espejo. Esta propiedad de diseño reduce considerablemente las pérdidas de carga por fricción hidráulica, lo que permite que los volúmenes masivos de agua viajen a gran velocidad, aprovechando al máximo el rendimiento volumétrico del motor y previniendo la cavitación en el sistema de bombeo.
Estabilización Química contra la Intemperie (UV): Los polímeros de PVC incorporan aditivos protectores fotoquímicos que mitigan el envejecimiento térmico y la degradación por rayos ultravioleta (UV). Esto evita que la lona se reseque, se agriete o sufra cristalización al quedar expuesta de forma continua al sol directo en campos de cultivo, tranques o faenas de edificación.
Diseño Colapsable de Máxima Eficiencia Logística: Al no poseer un espiral rígido interno (a diferencia de las mangueras de succión), la manguera se aplana por completo al vaciarse el sistema. Esto permite enrollar tramos de gran longitud (rollos de hasta 25, 50 o 100 metros) en un volumen mínimo, facilitando su manipulación en terreno y optimizando el espacio en bodegas.
Características Principales
Capacidad Hidráulica Sobredimensionada: Su sección de 3" permite evacuar grandes masas de agua de manera continua, siendo la alternativa estándar para el control de inundaciones, vaciado de excavaciones y trasvasije de tranques.
Excelente Relación Peso/Resistencia: Es una alternativa sumamente ligera frente a las mangueras de riego tradicionales de goma o tuberías rígidas de gran diámetro, disminuyendo notablemente el esfuerzo físico del operador durante el despliegue y recogida en terreno.
Instrucciones Técnicas de Conexión e Instalación en Terreno
Para asegurar un acople estanco en la línea de descarga de la bomba y evitar que los picos de presión expulsen las uniones, ejecute el siguiente protocolo técnico:
Corte Perpendicular Técnico: Mida la extensión de lona requerida dejando una holgura para las irregularidades del relieve. Realice el corte utilizando una sierra de diente fino o una cuchilla industrial afilada. El corte debe ser estrictamente perpendicular ($90^\circ$) al eje de la manguera para que asiente de forma uniforme sobre la espiga de conexión.
Acople Concéntrico en Terminales de 3": Deslice la manguera plana azul de forma directa sobre la espiga o terminal liso/estriado de $3\text{ pulgadas}$ (ya sea de aluminio, bronce o polímero de alta densidad) acoplado a la salida de la bomba o a acoples rápidos (tipo Camlock industrial). Al ser flexible, el material cede para un encaje profundo hasta el tope del conector.
Fijación Mecánica mediante Abrazadera de Alta Presión (Paso Crítico): Debido a que la lona se expande y se vuelve cilíndrica bajo presión, es estrictamente obligatorio instalar una abrazadera metálica reforzada de acero de tornillo partido (tipo súper o de alta presión) sobre la zona de la espiga. Apriete firmemente con llave fija o dado para contener la fuerza hidrostática y evitar filtraciones o desacoples mecánicos accidentales. Está prohibido usar amarras plásticas o abrazaderas de jardín comunes por la falta de torque estructural.
Protocolo de Operación y Puesta en Marcha: Despliegue la manguera en una trayectoria lo más recta posible antes de encender el motor. Evite dobleces en ángulos agudos ($90^\circ$ o $180^\circ$) o estrangulamientos en seco, ya que la acumulación de presión masiva en el punto de bloqueo podría dañar la lona plástica o sobrecargar la bomba. Abra el paso del agua de forma gradual.
Drenaje y Almacenamiento Técnico: Al finalizar la jornada, apague la bomba y eleve la manguera desde un extremo para evacuar por gravedad toda el agua remanente en su interior. Enróllela firmemente de forma plana y almacénela en un lugar protegido de aceites mecánicos, herramientas cortantes y luz solar extrema directa para prolongar la elasticidad del PVC.
Especificaciones Técnicas
Tipo de Producto: Manguera plana colapsable para descarga y conducción de fluidos a gran escala (Tipo Layflat).
Diámetro Interior Nominal: $3\text{ pulgadas}$ ($76.2\text{ mm}$ interiores).
Material Estructural: PVC flexible azul virgen coextruido con refuerzo interior de malla de poliéster de alta tenacidad.
Color Estructural: Azul tradicional industrial (Baja/Mediana presión).
Fluidos Compatibles: Agua limpia, soluciones de nutrientes de riego, aguas servidas ligeras, riles no corrosivos y aguas de pozo o tranque.
