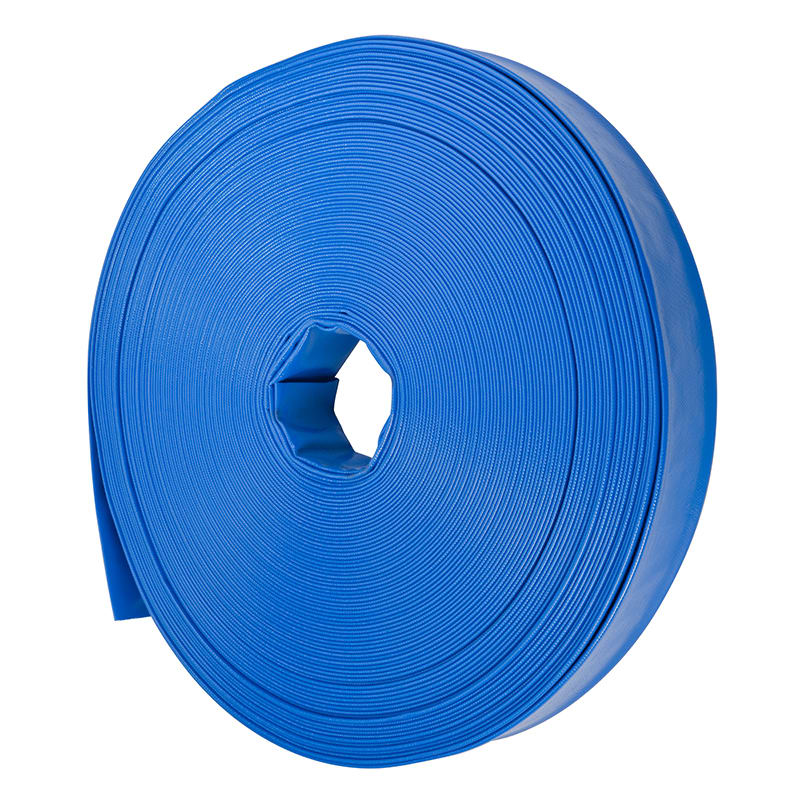

MANGUERA PLANA AZUL 4 PULGADAS
La Manguera Plana de Descarga Azul de 4 Pulgadas —clasificada técnicamente en ingeniería de fluidos, grandes obras de infraestructura, minería y agro-infraestructura como tubería flexible plana colapsable de PVC para baja/mediana presión (tipo Layflat)— es el componente industrial de máxima sección diseñado para la conducción, evacuación y traspaso de caudales masivos de agua, soluciones fertilizantes, riles y drenaje de grandes excavaciones, inundaciones urbanas o vaciado de tranques.
Su diámetro nominal de $4\text{ pulgadas}$ ($101.6\text{ mm}$ interiores) representa una de las mayores capacidades hidráulicas en el segmento de lonas colapsables. Está proyectada específicamente para acoplarse a las líneas de salida o descarga de motobombas industriales de gran potencia (motores diésel o acoplados a tractores de más de $15\text{ HP}$), sistemas de bombeo de emergencia civil, camiones cisterna y matrices principales de distribución en sistemas de riego tecnificado extrapesado. Su naturaleza colapsable permite que la manguera se mantenga completamente plana y compacta mientras no transporta fluido, optimizando de forma drástica el espacio de almacenamiento y facilitando su despliegue en terreno.
Línea de Descarga Plana Layflat - Diámetro 4" (100 mm)
Descripción Técnica de Atributos Materiales y Comportamiento Hidráulico
Esta manguera de gran calibre está fabricada mediante un proceso de extrusión continua a alta temperatura a través de un tejido sintético reforzado, consolidando una estructura monocapa unificada de alta flexibilidad y resistencia:
Estructura de PVC con Refuerzo de Poliéster de Alta Tenacidad: El cuerpo de la manguera está compuesto por Cloruro de Polivinilo (PVC) plastificado de grado industrial premium, fusionado de forma homogénea con una malla interior trenzada circularmente con hilos de poliéster de filamento continuo. Este esqueleto textil previene la deformación longitudinal (estiramiento) y radial (dilatación), permitiendo soportar las presiones hidrostáticas nominales de trabajo sin deformarse bajo regímenes de caudal masivo.
Conducto Interno de Mínima Resistencia Hidrodinámica: La cara interior posee un acabado extruido liso de tipo espejo. Esta propiedad de diseño reduce al mínimo las pérdidas de carga por fricción hídrica, permitiendo que los volúmenes masivos de agua viajen a gran velocidad, aprovechando al máximo la presión dinámica entregada por la motobomba y previniendo la sobrecarga del motor.
Estabilización Química contra la Intemperie Severa (UV): Los polímeros de PVC incorporan aditivos protectores fotoquímicos que mitigan el envejecimiento térmico y la degradación por rayos ultravioleta (UV). Esto evita que la lona se reseque, se vuelva quebradiza o sufra cristalización al quedar expuesta de forma continua al sol directo en faenas mineras, tranques o campos agrícolas.
Diseño Colapsable de Máxima Eficiencia Logística: Al no poseer un esqueleto rígido interno (a diferencia de las mangueras de succión), la manguera se aplana por completo al vaciarse el sistema. Esto permite enrollar tramos de gran longitud en un volumen mínimo, optimizando el espacio en bodegas y camiones de transporte.
Características Principales
Capacidad Hidráulica Extrapasada: Su enorme sección de 4" permite el movimiento de masas de agua a gran escala de manera continua, siendo la herramienta estándar para el control de inundaciones urbanas, bypass de colectores y vaciado rápido de embalses.
Excelente Relación Peso/Resistencia: Es una alternativa sumamente ligera frente a las mangueras de riego tradicionales de goma o tuberías rígidas de fierro o HDPE de gran diámetro, disminuyendo notablemente el esfuerzo físico del personal durante el despliegue y recogida en terreno.
Instrucciones Técnicas de Conexión e Instalación en Terreno
Para asegurar un acople estanco en la línea de descarga de alta capacidad y evitar que los picos de presión expulsen las uniones, ejecute el siguiente protocolo técnico en terreno:
Corte Perpendicular de Precisión: Mida la extensión de lona requerida dejando una holgura para las irregularidades del relieve. Realice el corte utilizando una cuchilla industrial afilada o una sierra de diente fino. El corte debe ser estrictamente perpendicular ($90^\circ$) al eje de la manguera para que calce y asiente de forma uniforme sobre la espiga de conexión.
Acople Concéntrico en Terminales de 4": Deslice la manguera plana azul de forma directa sobre la espiga o terminal liso/estriado de $4\text{ pulgadas}$ (ya sea de aluminio, fierro o polímero de alta densidad) acoplado a la salida de la bomba o a acoples rápidos (tipo Camlock industrial). Al ser flexible, el material cede para un encaje profundo hasta el tope del conector.
Fijación Mecánica mediante Abrazadera de Alta Presión (Paso Crítico): Debido a que la lona se expande y se vuelve cilíndrica bajo presión, es estrictamente obligatorio instalar una abrazadera metálica reforzada de acero de tornillo partido (tipo súper o de alta presión para torque pesado) sobre la zona de la espiga. Apriete firmemente con llave fija o dado para contener la fuerza hidrostática y evitar filtraciones o desacoples mecánicos accidentales. Está estrictamente prohibido usar amarras plásticas o abrazaderas de jardín comunes por la falta de torque estructural en este diámetro.
Protocolo de Operación y Puesta en Marcha: Despliegue la manguera en una trayectoria lo más recta posible antes de encender el motor. Evite dobleces en ángulos agudos ($90^\circ$ o $180^\circ$) o estrangulamientos en seco, ya que la acumulación de presión masiva en el punto de bloqueo podría dañar la lona plástica o sobrecargar la bomba. Abra el paso del agua de forma gradual.
Drenaje y Almacenamiento Técnico: Al finalizar la jornada, apague la bomba y eleve la manguera desde un extremo para evacuar por gravedad toda el agua remanente en su interior. Enróllela firmemente de forma plana y almacénela en un lugar protegido de aceites mecánicos, herramientas cortantes y luz solar extrema directa para prolongar la elasticidad del PVC.
