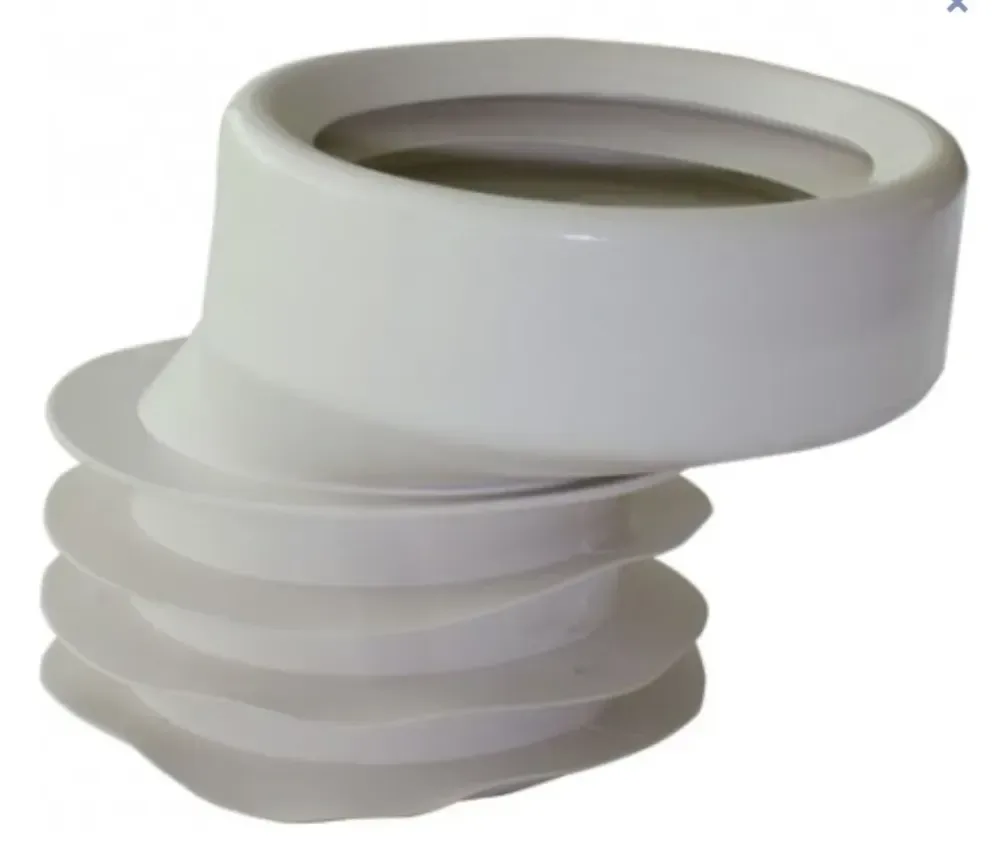

MANGUITO FLEXIBLE WC 110MM EXCENTRICO
Conector Flexible de Descarga Sanitaria - $\varnothing$ 110 mm Excéntrico
Descripción Técnica de Atributos Materiales y Solución de Desfase
Este manguito técnico está fabricado mediante un ensamblaje compuesto de polímeros industriales y refuerzos mecánicos para solucionar problemas geométricos en obra:
Desfase Geométrico Excéntrico Corrector: La estructura de los terminales posee un diseño asimétrico. Al girar el manguito sobre su propio eje antes de fijarlo, el instalador puede desplazar la posición de la boca receptora en $360^\circ$ en el plano horizontal, ajustando la posición exacta de la taza del inodoro sin tener que picar la losa de hormigón ni modificar la tubería de PVC fija.
Cuerpo de Polipropileno (PP) Corrugado con Alma de Acero: La sección flexible está fabricada con polipropileno de alta resistencia química e impacto. Incorpora un espiral interno de alambre de acero armónico que le permite comprimirse, estirarse o curvarse de forma manual manteniendo su rigidez estructural, lo que impide que las paredes colapsen o pierdan sección transversal, asegurando un paso libre perenne de los desechos.
Sello Multianular Elastomérico de Alta Estanqueidad: El extremo de inserción hacia el tubo de PVC cuenta con aletas o anillos concéntricos fabricados en caucho sintético flexible o elastómero termoplástico (TPE). Este sello actúa por compresión radial contra las paredes internas del tubo de 110 mm, bloqueando de forma hermética el paso de fluidos, la humedad y la fuga de gases o malos olores del alcantarillado sin requerir adhesivos químicos o silicona.
Inercia Química ante Agentes Sanitarios: Todos los componentes plásticos y elastoméricos son altamente resistentes a la acción corrosiva de gases de alcantarillado (metano, ácido sulfhídrico) y a los productos químicos de limpieza concentrados (cloro, soda cáustica diluida y desincrustantes de sarro) sin sufrir resequedad ni agrietamientos mecánicos.
Características Principales
Corrección Estructural sin Demolición: Elimina la necesidad de romper el piso o usar fittings rígidos codos de PVC que quitan pendiente hidráulica, resolviendo de forma limpia los errores de trazado geométrico en baños.
Canal Hidrodinámico Liso: El polímero de la cara interior posee una formulación de bajo coeficiente de fricción, lo que minimiza la adherencia de sedimentos orgánicos y sarro, garantizando un arrastre fluido en cada descarga de la cisterna.
Instrucciones Técnicas de Conexión e Instalación en Terreno
Para asegurar un sello hermético permanente y aprovechar al máximo el desfase corrector, ejecute el siguiente protocolo técnico:
Preparación y Limpieza de Ductos: Limpie rigurosamente el interior del tubo de PVC de alcantarillado de 110 mm (de piso o muro) y la salida de losa del WC. Elimine rebabas de corte, restos de cemento, silicona o fragmentos de anillos de cera antiguos.
Determinación del Desfase (Giro Corrector): Presente el manguito flexible en la tubería de PVC de 110 mm. Gire el cuerpo del manguito de forma concéntrica hasta que la boca superior quede exactamente alineada con la posición donde asentará la descarga de la taza del WC (hacia adelante, atrás o los costados para corregir el desplome).
Inserción de Compresión Radial (Paso Crítico): Lubrique levemente las aletas elásticas de goma del extremo del manguito (utilizando agua jabonosa o lubricante de tuberías, nunca use grasas derivadas del petróleo que degraden el elastómero). Introduzca el conector firmemente dentro de la tubería de PVC de 110 mm hasta que el sello asiente por completo.
Montaje de la Taza del WC: Acople la boca receptora del manguito sobre la salida de losa del inodoro presionando hacia abajo. Ajuste la longitud del fuelle estirando o comprimiendo suavemente. Fije el WC al piso mediante sus pernos de anclaje técnicos. Evite someter el manguito flexible a torsiones helicoidales excesivas, asegurando una transición fluida por gravedad.
Especificaciones Técnicas
Tipo de Producto: Manguito conector flexible excéntrico para descarga de inodoros (WC).
Diámetro Nominal de Conexión: $110\text{ mm}$ (Compatible con tuberías sanitarias estándar de PVC de 110 mm).
Capacidad de Desfase Corrector: Desplazamiento de eje integrado para salvar desalineaciones en $360^\circ$.
Longitud Operativa: Ajustable mediante fuelle retráctil (Rango operativo promedio $\approx 200\text{ mm}$ a $400\text{ mm}$ extendido).
Material del Fuelle: Polipropileno (PP) industrial con espiral interior de acero.
Material del Sello: Elastómero termoplástico (TPE) multianular de alta resiliencia.
Fluidos Compatibles: Aguas negras y grises domésticas.
