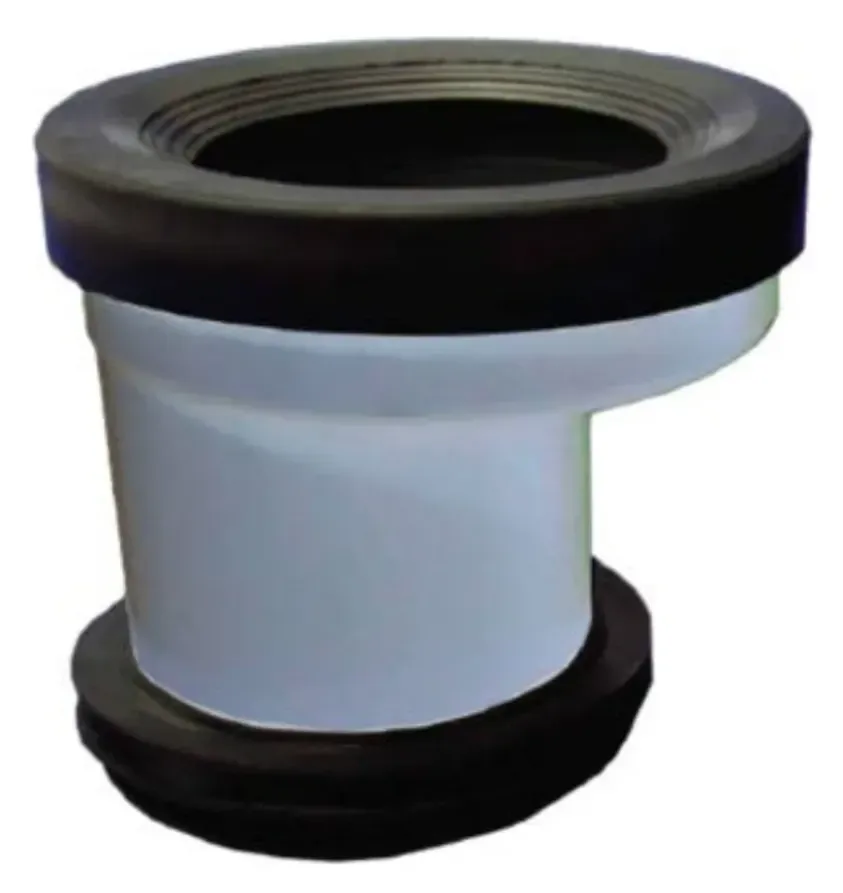

MANGUITO WC C/JUNTA Y ADAP A 110 EXCENTRICO
Conector Rígido Excéntrico con Junta y Adaptador - $\varnothing$ 110 mm
Descripción Técnica de Atributos Materiales y Solución de Desfase
Este manguito sanitario estructural está fabricado bajo estrictas normas de estanqueidad para solucionar problemas geométricos y garantizar un acople perenne en redes de descarga doméstica:
Desfase Geométrico Excéntrico Corrector de $360^\circ$: Los extremos de entrada y salida están desplazados asimétricamente. Al girar el manguito de forma concéntrica durante la presentación en obra, el técnico puede ajustar la posición exacta de la boca receptora en cualquier dirección horizontal, solucionando el problema de inodoros desalineados con las cerámicas o el desplome de los muros sin tener que romper la losa de hormigón.
Estructura Rígida de Alta Durabilidad (PVC/ABS Inyectado): Fabricado mediante moldeo por inyección de alta presión con polímeros de pared gruesa y alta densidad. Su cuerpo rígido posee una resistencia estructural perenne que soporta las cargas mecánicas, compresiones de asentamiento y el peso del inodoro sin sufrir deformaciones, pandeos o agrietamientos con el paso de los años.
Canal Hidrodinámico Ultra-Liso Antisedimentos: La cara interior posee un acabado espejo continuo y totalmente liso (a diferencia de los conectores corrugados tipo fuelle). Esta propiedad de diseño reduce el coeficiente de fricción hidráulica al mínimo absoluto, acelerando el arrastre de los desechos orgánicos y papeles en cada descarga de la cisterna, optimizando el comportamiento autolimpiante del sistema.
Junta Receptora Superior con Sello de Labio: El extremo superior cuenta con una boca expandida equipada con una junta elástica o sello de labio fabricado en elastómero de alta resiliencia. Esta junta abraza de forma hermética la brida de losa del inodoro, conteniendo de manera absoluta el agua de descarga y evitando cualquier filtración capilar.
Adaptador Excéntrico de Inserción Radial a 110 mm: El extremo inferior incorpora un manguito o adaptador cónico sobreinyectado con aletas o anillos concéntricos de elastómero termoplástico (TPE). Este adaptador se introduce a presión dentro de las tuberías de alcantarillado estándar de $110\text{ mm}$, logrando un sello estanco por compresión radial que bloquea de forma hermética el paso de fluidos, humedades y la fuga de gases o malos olores sin requerir adhesivos químicos, cementos o siliconas.
Inercia Química Total contra la Corrosión Sanitaria: Todos los componentes poliméricos y elastoméricos son 100% inertes ante el ataque corrosivo crónico de los gases de alcantarillado (como el metano y el ácido sulfhídrico), así como frente a los agentes químicos de limpieza concentrados (cloro, desincrustantes de sarro y soda cáustica diluida) sin sufrir resequedad ni cristalización.
Características Principales
Corrección Estructural sin Demolición: Elimina la necesidad de romper el piso o usar fittings rígidos codos de PVC que quitan pendiente hidráulica, resolviendo de forma limpia los errores de trazado geométrico en baños.
Instalación de Bajo Perfil: Su longitud vertical optimizada es ideal para montajes donde la distancia entre la base de la losa del WC y el codo de desagüe es acortada, resguardando la pendiente hidráulica correcta de la instalación.
Instrucciones Técnicas de Conexión e Instalación en Terreno
Para asegurar una junta estanca permanente y un correcto aprovechamiento del desfase corrector, aplique el siguiente protocolo técnico:
Preparación y Rectificación de Ductos: Limpie rigurosamente el interior de la tubería de desagüe de PVC de 110 mm embutida en el piso o muro, y la boquilla de salida de losa del inodoro. Remueva rebabas de corte, restos de cemento, fragüe o fragmentos de sellos de cera anteriores que puedan deformar los elastómeros.
Determinación del Giro Corrector (Alineación): Presente el manguito rígido en el tubo de 110 mm. Gire la pieza de forma concéntrica hasta que la boca superior de la junta receptora calce con precisión milimétrica en el eje central donde se asentará la salida de la taza del WC (corrigiendo el desplome hacia adelante, atrás o los costados).
Inserción de Compresión Radial (Paso Crítico): Lubrique levemente las aletas elásticas de goma del adaptador de 110 mm (utilizando agua jabonosa o lubricante técnico para tuberías; está estrictamente prohibido usar grasas minerales derivadas del petróleo, ya que degradan el elastómero). Introduzca el conector firmemente dentro de la tubería de PVC de 110 mm hasta que el tope rígido asiente de forma uniforme.
Montaje y Sellado del Inodoro: Coloque la taza del inodoro haciendo coincidir su salida de losa de forma directa con la junta receptora superior del manguito. Presione firmemente hacia abajo de forma vertical para que el sello de labio interno abrace la brida del WC y logre la estanqueidad. Asegure el artefacto al piso mediante sus pernos de anclaje técnicos.
Especificaciones Técnicas
Tipo de Producto: Manguito conector rígido excéntrico con junta y adaptador para inodoros (WC).
Diámetro de Salida (Adaptador Alcantarillado): $\varnothing\text{ }110\text{ mm}$ exteriores mediante manguito multianular de TPE.
Capacidad de Desfase Corrector: Desplazamiento de eje integrado para salvar desalineaciones en $360^\circ$.
Material del Cuerpo: PVC / ABS inyectado de alta densidad estructural.
Material de la Junta y Adaptador: Elastómero termoplástico (TPE) de alta resiliencia.
Fluidos Compatibles: Aguas negras y grises domésticas.
