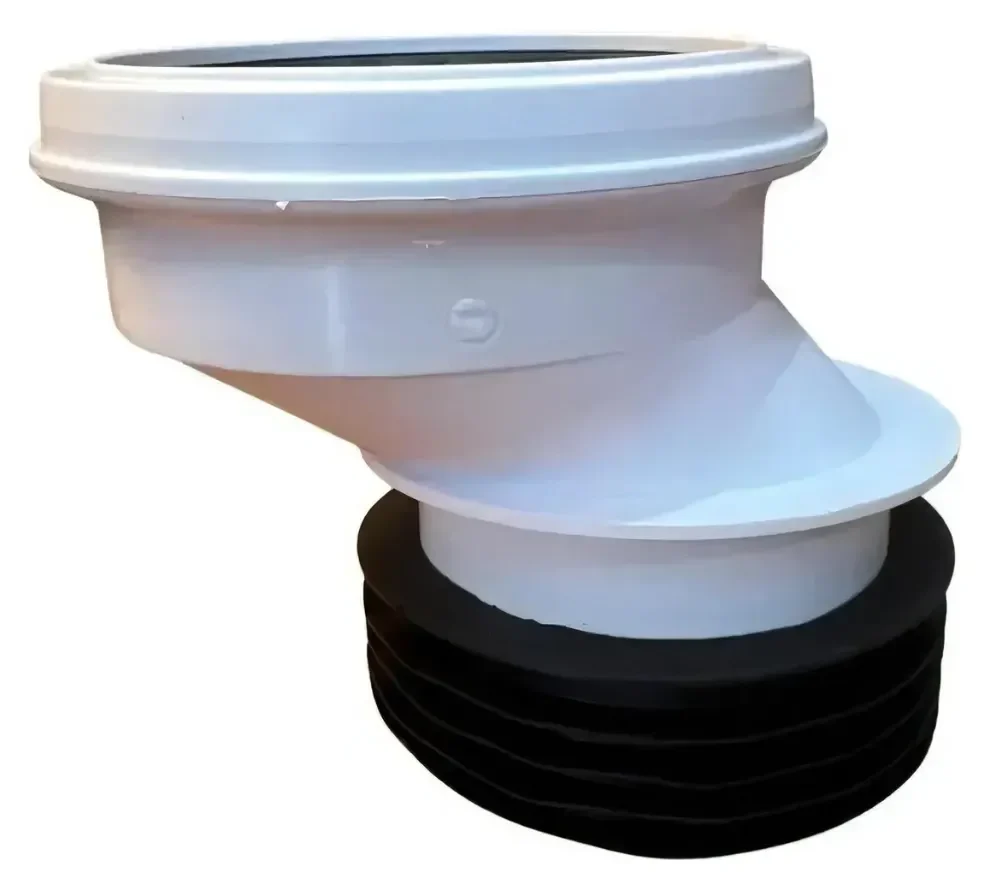

MANGUITO WC C/JUNTA Y ADAP A 110 EXCENTRICO 50MM
El Manguito para WC con Junta Receptora y Adaptador Excéntrico a 110 mm con Desfase de 50 mm —clasificado técnicamente en ingeniería sanitaria, edificación y redes de alcantarillado como conector rígido asimétrico de evacuación de alto desplazamiento en PVC/ABS inyectado con sello de labio elástico y adaptador radial multianular— es el componente profesional de máxima corrección diseñado para realizar la conexión hidráulica y subsanar desalineaciones extremas de eje entre la descarga del inodoro y la tubería de desagüe.
Su diseño excéntrico extrapesado proporciona un desplazamiento o desfase físico crítico de $50\text{ mm}$ ($5\text{ cm}$ netos) con respecto al eje central original de la tubería embutida. Esto representa la solución de ingeniería definitiva para solucionar los errores más severos de trazado en obra, tales como tazas de inodoro que quedaron completamente despegadas del muro trasero, embutidas contra el tabique, o desplazadas de forma lateral tras una modificación en la distribución del baño o la instalación de cerámicas de gran espesor, evitando por completo tener que demoler la losa de hormigón o romper las matrices estructurales.
Conector Rígido Excéntrico con Junta y Adaptador - Desfase Crítico de 50 mm
Descripción Técnica de Atributos Materiales y Ventajas de Ingeniería
Este manguito sanitario estructural está diseñado bajo estrictas normas de fluidos para resolver problemas geométricos complejos sin sacrificar la velocidad de desalojo hidráulico:
Desfase Geométrico Máximo de $50\text{ mm}$ con Rotación de $360^\circ$: Los extremos de entrada y salida están desplazados asimétricamente a una distancia fija de $5\text{ cm}$ centro a centro. Al girar el manguito rígido de forma concéntrica durante la presentación en la tubería, el técnico puede desplazar la posición final de la taza del WC en cualquier dirección del plano horizontal, corrigiendo desplomes críticos del muro o descuadres de la instalación original de forma limpia.
Estructura Rígida de Alta Durabilidad (PVC/ABS Inyectado): Fabricado mediante moldeo por inyección de alta presión con polímeros de pared gruesa y alta densidad. Su cuerpo rígido posee una resistencia estructural perenne que soporta de manera impecable las cargas mecánicas, compresiones de asentamiento y el peso del inodoro sin sufrir deformaciones, pandeos o agrietamientos con el paso de los años.
Canal Hidrodinámico Suave Antisedimentos: A pesar del pronunciado desplazamiento de $50\text{ mm}$, la cara interior posee una transición curva con acabado espejo continuo y totalmente liso (a diferencia de los conectores corrugados tipo fuelle). Esta propiedad de diseño reduce el coeficiente de fricción hidráulica al mínimo absoluto, acelerando el arrastre de los desechos orgánicos y papeles en cada descarga de la cisterna, optimizando el comportamiento autolimpiante del sistema.
Junta Receptora Superior con Sello de Labio: El extremo superior cuenta con una boca expandida equipada con una junta elástica o sello de labio fabricado en elastómero de alta resiliencia. Esta junta abraza de forma hermética la brida de losa del inodoro, conteniendo de manera absoluta el agua de descarga y evitando cualquier filtración capilar.
Adaptador Excéntrico de Inserción Radial a 110 mm: El extremo inferior incorpora un manguito o adaptador cónico sobreinyectado con aletas o anillos concéntricos de elastómero termoplástico (TPE). Este adaptador se introduce a presión dentro de las tuberías de alcantarillado estándar de $110\text{ mm}$, logrando un sello estanco por compresión radial que bloquea de forma hermética el paso de fluidos, humedades y la fuga de gases o malos olores sin requerir adhesivos químicos, cementos o siliconas.
Inercia Química Total contra la Corrosión Sanitaria: Todos los componentes poliméricos y elastoméricos son 100% inertes ante el ataque corrosivo crónico de los gases de alcantarillado (como el metano y el ácido sulfhídrico), así como frente a los agentes químicos de limpieza concentrados (cloro, desincrustantes de sarro y soda cáustica diluida) sin sufrir resequedad ni cristalización.
Características Principales
Corrección Estructural Mayor sin Demolición: Elimina la necesidad de romper el hormigón del piso o usar fittings codos rígidos de PVC tradicionales que restan pendiente hidráulica, resolviendo de forma limpia los errores más severos de trazado en baños.
Instalación de Bajo Perfil: Su altura vertical optimizada aprovecha al máximo el espacio disponible entre la base de la losa del WC y la tubería embutida, resguardando la pendiente de la instalación.
Instrucciones Técnicas de Conexión e Instalación en Terreno
Para asegurar una junta estanca permanente y un correcto aprovechamiento del desfase corrector, aplique el siguiente protocolo técnico:
Preparación y Rectificación de Ductos: Limpie rigurosamente el interior de la tubería de desagüe de PVC de 110 mm embutida en el piso o muro, y la boquilla de salida de losa del inodoro. Remueva rebabas de corte, restos de cemento, fragüe o fragmentos de sellos de cera anteriores que puedan deformar los elastómeros.
Determinación del Giro Corrector (Alineación): Presente el manguito rígido en el tubo de 110 mm. Gire la pieza de forma concéntrica hasta que el desfase de 50 mm de la boca superior de la junta receptora calce con precisión milimétrica en el nuevo eje central donde se asentará la salida de la taza del WC (corrigiendo la posición hacia adelante, atrás o los costados).
Inserción de Compresión Radial (Paso Crítico): Lubrique levemente las aletas elásticas de goma del adaptador de 110 mm (utilizando agua jabonosa o lubricante técnico para tuberías; está estrictamente prohibido usar grasas minerales derivadas del petróleo, ya que degradan el elastómero). Introduzca el conector firmemente dentro de la tubería de PVC de 110 mm hasta que el tope rígido asiente de forma uniforme.
Montaje y Sellado del Inodoro: Coloque la taza del inodoro haciendo coincidir su salida de losa de forma directa con la junta receptora superior del manguito. Presione firmemente hacia abajo de forma vertical para que el sello de labio interno abrace la brida del WC y logre la estanqueidad. Asegure el artefacto al piso mediante sus pernos de anclaje técnicos.
Especificaciones Técnicas
Tipo de Producto: Manguito conector rígido de gran desfase para inodoros (WC).
Diámetro de Salida (Adaptador Alcantarillado): $\varnothing\text{ }110\text{ mm}$ exteriores mediante manguito multianular de TPE.
Capacidad de Desfase Geométrico: $50\text{ mm}$ ($5\text{ cm}$ de descentre fijo) regulable mediante rotación en $360^\circ$.
Material del Cuerpo: PVC / ABS inyectado de alta densidad estructural.
Material de la Junta y Adaptador: Elastómero termoplástico (TPE) de alta resiliencia.
Fluidos Compatibles: Aguas negras y grises domésticas.
