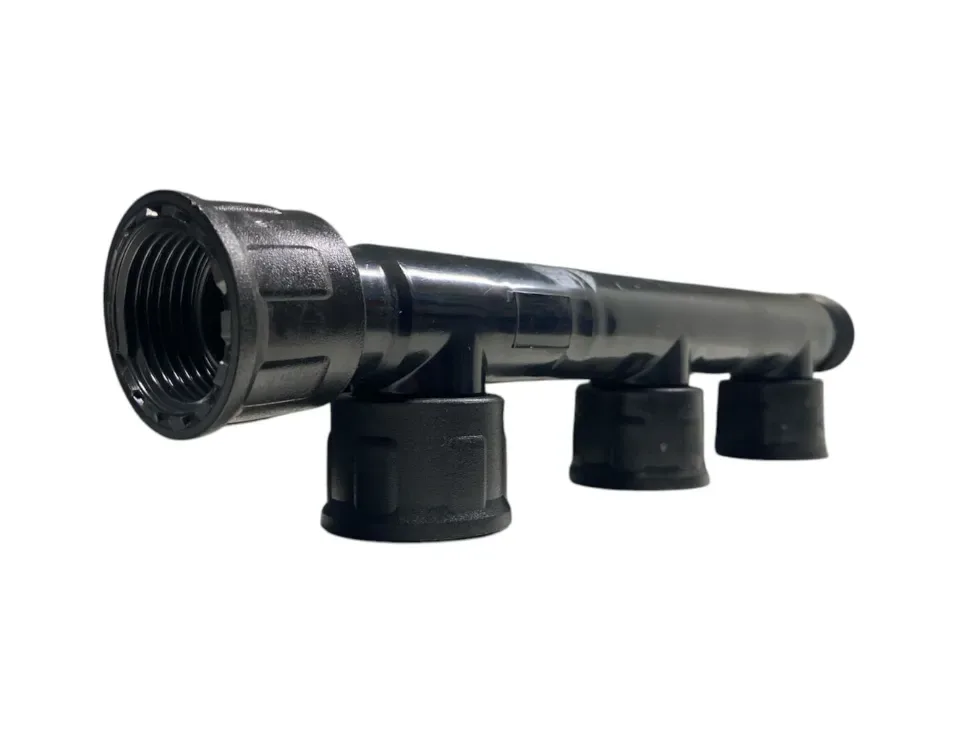

MANIFOLD 3 SALIDAS TEE 1X1X1X1 HI
El Manifold de 3 Salidas en Configuración Tee de 1x1x1x1 Pulgada con Hilo Interior (HI) —clasificado técnicamente en ingeniería de fluidos, hidráulica y paisajismo como colector matriz de distribución segmentada en polímero de alta densidad para sistemas de riego tecnificado— es el componente profesional diseñado para estructurar la base o "corazón" de una caja de válvulas (manzana de riego).
Su función de ingeniería es dividir el caudal principal proveniente de la matriz de agua en tres líneas de distribución independientes, permitiendo el acople directo, seguro y estanco de hasta tres electroválvulas (como las series de Rain Bird o Hunter de $1''$) o llaves de paso, optimizando el espacio y reduciendo drásticamente las uniones en comparación con el armado artesanal con fittings de PVC tradicionales.
Manifold Matriz de Distribución - 3 Salidas de 1" HI
Descripción Técnica de Atributos Materiales y Comportamiento Hidráulico
Este manifold técnico está inyectado bajo estrictos estándares industriales para resistir las presiones hidrostáticas y variaciones dinámicas de una red de riego:
Estructura Monobloque de Polipropileno de Alta Densidad (PP): Fabricado mediante moldeo por inyección en una sola pieza continua de paredes gruesas. A diferencia de un armado con múltiples Tees pegadas, al ser un cuerpo monobloque elimina por completo el riesgo de filtraciones por fallas de pegamento, trizaduras en las uniones o fatiga estructural debido a los golpes de ariete generados por la apertura y cierre rápido de las electroválvulas.
Configuración Coaxial de Hilo Interior (HI) de 1": Las 3 salidas secundarias y los 2 extremos de la línea principal cuentan con hilos interiores (HI) con rosca estándar de $1\text{ pulgada}$. Esta simetría permite conectar de forma concéntrica terminales HE, niples de PVC o los hilos de entrada de las electroválvulas directamente sobre la estructura, garantizando una transferencia de flujo hidrodinámica limpia.
Canal Hidráulico Optimizado de Mínima Rugosidad: El interior del colector posee un acabado liso de grado espejo que reduce al mínimo las pérdidas de carga por fricción. Esto asegura que la presión dinámica y el caudal volumétrico total ($Q$) entregados por la bomba se distribuyan de manera uniforme y eficiente hacia cada una de las tres zonas de riego.
Inercia Química y Térmica contra la Intemperie (UV): Los polímeros base incorporan aditivos protectores contra la radiación ultravioleta y el choque térmico. Esto evita que el colector se reseque, se cristalice o se vuelva quebradizo al estar confinado en cajas de válvulas bajo tierra, expuesto a la humedad constante y a los productos químicos diluted como fertilizantes aplicados por fertirriego.
Características Principales
Desarmado y Mantenimiento Simplificado: Al utilizar uniones totalmente roscadas en lugar de cementadas, permite desmontar de forma individual cualquiera de las válvulas o tramos en caso de fallas de membrana o limpieza, sin necesidad de cortar la tubería ni romper el manifold.
Diseño Modular Escalable: Si en el futuro necesitas expandir el diseño de tu riego a 4, 5 o más zonas, puedes unir este colector con otro manifold mediante un niple de unión de $1''$, prolongando la matriz sin complicaciones espaciales.
Instrucciones Técnicas de Conexión y Montaje en Cajas de Válvulas
Para asegurar un armado estanco que resista la presión continua de la red sin goteos capilares, ejecute el siguiente protocolo técnico de gasfitería:
Sellado de Roscas de Alta Densidad: Aplique cinta de teflón profesional de alta densidad sobre los hilos exteriores (HE) de los niples, terminales o electroválvulas que se van a acoplar al manifold. Dé entre 15 y 20 vueltas de teflón en el sentido de la rosca para garantizar un sello mecánico óptimo. No utilice adhesivos químicos para PVC rígido (vinilíticos) en las roscas de este manifold de polipropileno, ya que no son compatibles y podrían agrietar el hilo.
Torque Manual Calibrado: Enrosque las piezas de forma concéntrica en las salidas de $1''\text{ HI}$. Realice el apriete firme de forma manual hasta llegar al tope. Si requiere un ajuste final, utilice una llave de fuerza suave o una llave de manifold técnica, evitando el uso forzado de llaves de tubo pesadas (Stilson) que puedan rodar o deformar las muescas exteriores de la pieza.
Condición de Tapón Terminal: Si para el diseño inicial solo va a utilizar 2 de las 3 salidas, instale un tapón macho (HE) de $1''$ con teflón en la salida remanente. De igual forma, el extremo final de la línea principal del manifold debe sellarse con un tapón para cerrar la cámara de presión.
Resguardo contra Golpes de Ariete: Fije mecánicamente el manifold y las tuberías asociadas dentro de la caja de válvulas (utilizando abrazaderas de sujeción o camas de gravilla limpia). Esto evita que las vibraciones causadas por la detención brusca del flujo de agua fatiguen los hilos de conexión a largo plazo.
Especificaciones Técnicas
Tipo de Producto: Manifold colector de distribución para sistemas de riego tecnificado.
Número de Salidas Secundarias: 3 salidas en configuración Tee.
Medida Nominal de Hilos: $1\text{ pulgada}$ en todas sus vías ($1'' \times 1'' \times 1'' \times 1''$).
Tipo de Rosca: Hilo Interior (HI) / Rosca Hembra estándar.
Material Estructural: Polipropileno (PP) virgen inyectado de alta densidad.
Presión Nominal de Trabajo (PN): Hasta $10\text{ Bar}$ ($145\text{ PSI}$) a temperatura de agua templada estándar.
Fluidos Compatibles: Agua limpia, agua de pozo filtrada y soluciones de fertilizantes agrícolas.
