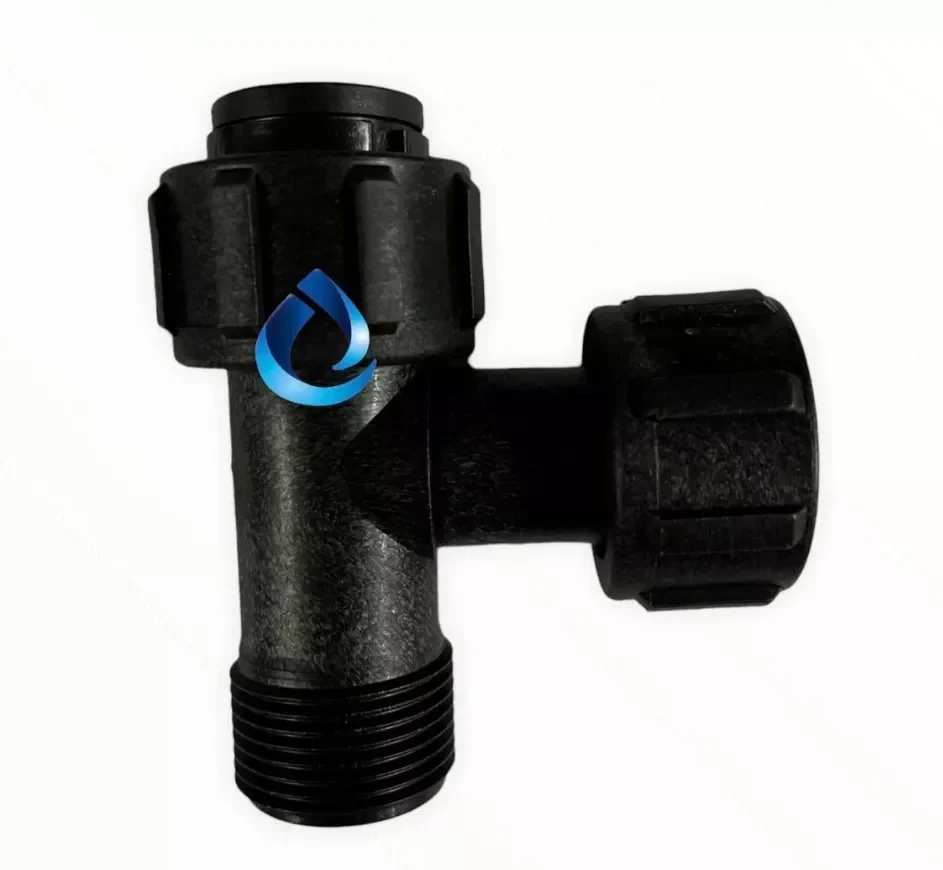

MANIFOLD TEE 1 HE PLASTICO
Manifold de Derivación en Tee - 1" HE Plastificado
Descripción Técnica de Atributos Materiales y Comportamiento Hidráulico
Este fitting de distribución modular está inyectado bajo exigentes estándares industriales para resistir el régimen dinámico de redes de riego presurizadas:
Estructura Monobloque de Polipropileno de Alta Densidad (PP): Fabricado mediante moldeo por el método de inyección de alta presión en una sola pieza continua de paredes gruesas. Su composición molecular le otorga una elevada resistencia mecánica frente a los esfuerzos de torsión y tracción, garantizando que el cuerpo absorba de manera segura las vibraciones y los picos de presión (golpes de ariete) provocados por la apertura o cierre instantáneo de las electroválvulas automáticas.
Geometría Hidrodinámica de Flujo Equilibrado: El interior de la Tee presenta una transición de paredes lisas con acabado de grado espejo. Esta propiedad de diseño reduce al mínimo las pérdidas de carga por fricción y mitiga la turbulencia hídrica, asegurando que la presión dinámica y el caudal volumétrico ($Q$) se distribuyan de forma óptima tanto en la línea recta como en la derivación de $90^\circ$.
Configuración de Hilos Exteriores (HE) de 1" Multi-Acople: Sus tres extremos cuentan con roscas macho estándar de $1\text{ pulgada}$. La precisión de la rosca garantiza un acople concéntrico y un enrosque profundo sobre los hilos interiores (HI) de las electroválvulas, uniones americanas o tuercas locas de manifolds lineales, soportando torques de apriete firmes sin rodarse ni deformarse.
Inercia Química Absoluta contra Agentes del Suelo: El polímero base es 100% inerte ante la humedad constante, los gases de descomposición subterránea y los productos químicos diluidos utilizados en sistemas de fertirriego. Incorpora aditivos protectores contra el envejecimiento térmico y la radiación ultravioleta (UV), lo que evita que el plástico se reseque, se cristalice o sufra fisuras crónicas en la caja de registro.
Características Principales
Modularidad Total a Medida: Permite armar colectores de la cantidad exacta de salidas que requiera el proyecto (2, 3, 4, 5 o más zonas) simplemente acoplando varias Tees en secuencia roscada, adaptándose a cualquier requerimiento en terreno.
Sistema Totalmente Roscado Desarmable: Al no requerir uniones pegadas con adhesivos químicos vinilíticos, permite desmontar cualquier sección intermedia de forma individual para limpieza de membranas o reemplazo de solenoides, sin necesidad de cortar la tubería rígida ni desechar el colector.
Instrucciones Técnicas de Conexión y Montaje en Cajas de Válvulas
Para asegurar un ensamblaje hermético permanente y evitar pérdidas de presión en la red de riego, ejecute el siguiente protocolo técnico:
Sellado de Roscas de Alta Densidad (Paso Crítico): Aplique cinta de teflón profesional de alta densidad sobre las roscas de $1\text{ pulgada HE}$ en las vías que se van a conectar. Distribuya entre 15 y 20 vueltas de teflón en el sentido horario de los hilos para garantizar un sello mecánico estanco ante la presión hidrostática. Está estrictamente prohibido el uso de pegamentos para PVC rígido, ya que no actúan sobre el polipropileno y dañan irreversiblemente el hilo.
Alineación Concéntrica y Torque Manual: Presente la pieza de forma recta sobre el hilo interior de la electroválvula o del fitting de acople. Realice el apriete inicial de forma manual hasta llegar al tope. Si requiere un ajuste de orientación final para alinear las válvulas, utilice una llave de fuerza suave o una llave de manifold técnica, evitando el uso forzado de llaves Stilson pesadas que puedan trizar las muescas exteriores.
Cierre de Línea Estanco: En la última Tee de la secuencia modular, recuerde sellar el extremo final de la línea recta utilizando un tapón hembra (HI) de $1''$ con teflón para cerrar la cámara de presión hídrica del manifold.
Resguardo Estructural contra Vibraciones: Asegure el conjunto del manifold y las tuberías asociadas dentro de la caja de válvulas utilizando camas de gravilla limpia o abrazaderas de sujeción. Esto impide que los movimientos mecánicos repetitivos de las electroválvulas fatiguen los hilos de las Tees a largo plazo.
Especificaciones Técnicas
Tipo de Producto: Manifold de derivación intermedia en configuración Tee para riego tecnificado.
Medida Nominal de Hilos: $1\text{ pulgada}$ en sus tres vías ($1'' \text{ HE} \times 1'' \text{ HE} \times 1'' \text{ HE}$).
Tipo de Rosca: Hilo Exterior (HE) / Rosca Macho estándar.
Material Estructural: Polipropileno (PP) virgen inyectado de alta densidad.
Presión Nominal de Trabajo (PN): Hasta $10\text{ Bar}$ ($145\text{ PSI}$) a temperatura de agua templada estándar.
Fluidos Compatibles: Agua limpia, agua de pozo filtrada y soluciones de nutrientes agrícolas.
