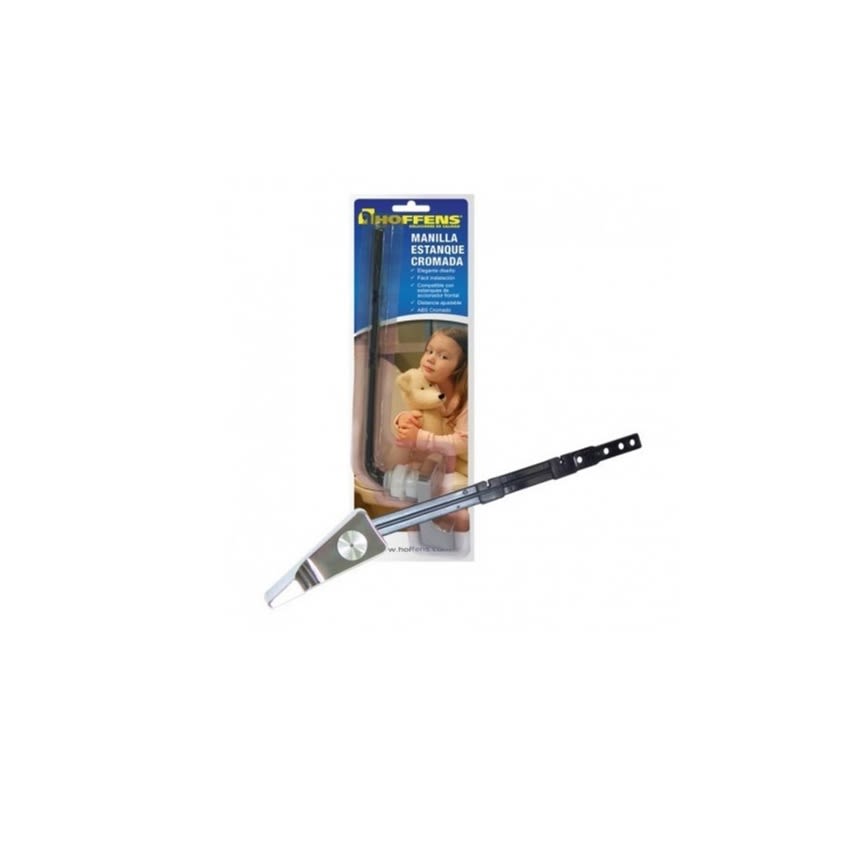

MANILLA FRONTAL ESTANQUE PLASTICA CROMADA
La Manilla Frontal para Estanque de WC Plástica Cromada —clasificada técnicamente en el segmento de gasfitería, grifería sanitaria y componentes de descarga por gravedad como palanca de accionamiento frontal universal en polímero de ingeniería con acabado metalizado y brazo articulado— es el componente mecánico diseñado para activar el obturador (sapo o flapper) situado en la base del estanque cerámico de los inodoros tradicionales de descarga simple.
Su configuración de montaje está proyectada específicamente para estanques que incorporan la perforación en la cara vertical delantera (frontal). Al accionar la manilla hacia abajo, el mecanismo convierte el movimiento rotacional en una fuerza de tracción vertical a través de su brazo interno, levantando el obturador mediante una cadena o varilla plástica para iniciar el ciclo de descarga hidrodinámica de la cisterna, aportando además una estética moderna y limpia gracias a su terminación metalizada.
Manilla Frontal para WC - Polímero Inyectado con Acabado Cromado
Descripción Técnica de Atributos Materiales y Mecanismo Operativo
Esta pieza de grifería sanitaria está fabricada mediante moldeo por el método de inyección de alta presión, combinando polímeros de ingeniería con un tratamiento superficial galvánico para asegurar resistencia y estética:
Cuerpo de ABS con Recubrimiento Cromado por Galvanoplastia: La manilla exterior visible está fabricada en plástico ABS de alto impacto, sometida a un proceso técnico de cromado de alta adherencia. Este acabado proporciona el aspecto brillante y limpio del metal, pero eliminando de forma absoluta el riesgo de oxidación, corrosión verde o picaduras por el contacto directo con la humedad del baño y la condensación de agua en la loza.
Brazo de Accionamiento Rígido Multi-perforado: La varilla interior que queda confinada dentro del agua está inyectada en un polímero de alta rigidez estructural (como el polipropileno o poliamida). Cuenta con múltiples orificios de enganche distribuidos a lo largo de su sección longitudinal, lo que permite calibrar la posición exacta de la cadena del obturador y regular el ángulo de alce óptimo según la geometría de la cisterna.
Tuerca de Fijación con Hilo Invertido (Paso Crítico de Seguridad): El sistema de anclaje que asegura la manilla a la losa incorpora una tuerca plástica de hilo izquierdo (invertido). Este diseño de ingeniería previene que la tuerca se suelte de forma paulatina con el movimiento diario de accionamiento hacia abajo, manteniendo la manilla firmemente ajustada y centrada en la perforación del estanque.
Superficie de Alta Resistencia Química: El acabado cromado exterior está diseñado para tolerar la fricción diaria y el uso de agentes químicos de limpieza domésticos comunes (como soluciones cloradas diluidas y detergentes neutros) sin pelarse, englobarse ni perder su brillo reflectante, siempre que se eviten limpiadores abrasivos de base arenosa.
Características Principales
Compatibilidad Universal Frontal: Su sección de encaje cuadrado estándar calza de forma perfecta en las perforaciones tradicionales de $\approx 16\text{ mm}$ a $20\text{ mm}$ de los estanques cerámicos de descarga simple de las principales marcas del mercado nacional (como Fensa, Mademsa, Fanaloza, Cordillera, Corona, entre otras).
Accionamiento Ergonómico Avanzado: La geometría de la palanca exterior está diseñada para requerir el mínimo esfuerzo físico de torsión, resguardando el brazo plástico interior de sobrecargas mecánicas incidentales.
Instrucciones Técnicas de Conexión, Montaje y Calibración en Terreno
Para asegurar una instalación firme, libre de juego mecánico y que garantice el cierre estanco del flapper, aplique el siguiente protocolo técnico en la cisterna:
Desmontaje y Limpieza del Orificio: Retire la manilla dañada soltando la tuerca interior (recuerde que al ser hilo invertido, se suelta girando en el sentido de las agujas del reloj). Limpie los bordes de la perforación cerámica de la taza para remover restos de sarro, moho o fragmentos plásticos antiguos que impidan un asiento plano.
Posicionamiento e Inserción Concéntrica: Introduzca el brazo plástico interior a través de la perforación frontal del estanque desde el exterior. Asegúrese de que el cuerpo cuadrado de la manilla calce firmemente en la ranura de la losa para evitar que la pieza gire sobre sí misma al ser accionada.
Ajuste de la Tuerca con Giro Invertido (Paso Crítico): Enrosque la tuerca plástica desde el interior del estanque girando en sentido contrahorario (hacia la izquierda) para apretar. Realice el ajuste firme de forma manual; está estrictamente prohibido usar llaves mecánicas metálicas (como llaves inglesas o de presión) con torque excesivo, ya que se corre el riesgo inminente de trizar la loza cerámica del estanque o rodar el hilo plástico del componente.
Calibración del Brazo y Cadena de Descarga: Enganche la cadena del obturador (flapper) en uno de los orificios del brazo plástico. La cadena debe quedar con una holgura o banda muerta mínima de $\approx 5\text{ mm}$ a $10\text{ mm}$ en estado de reposo. Si la cadena queda tensada al máximo, el obturador no asentará correctamente en la base provocando fugas de agua continuas hacia la taza; si queda excesivamente suelta, al bajar la manilla no se levantará el sapo lo suficiente para liberar el caudal de descarga completo.
Especificaciones Técnicas
Tipo de Producto: Manilla palanca frontal para estanque de inodoro (WC).
Ubicación de Montaje: Frontal vertical (No apta para montajes laterales o superiores de botón).
Material de la Manilla Exterior: Plástico ABS con acabado cromado espejo.
Material de la Tuerca e Interior: Polímero técnico inyectado de alta densidad.
Color Estructural Exterior: Cromado brillante / Metalizado.
Fluidos Compatibles: Agua limpia de red potable y soluciones tradicionales de pastillas de cloro para estanques.
