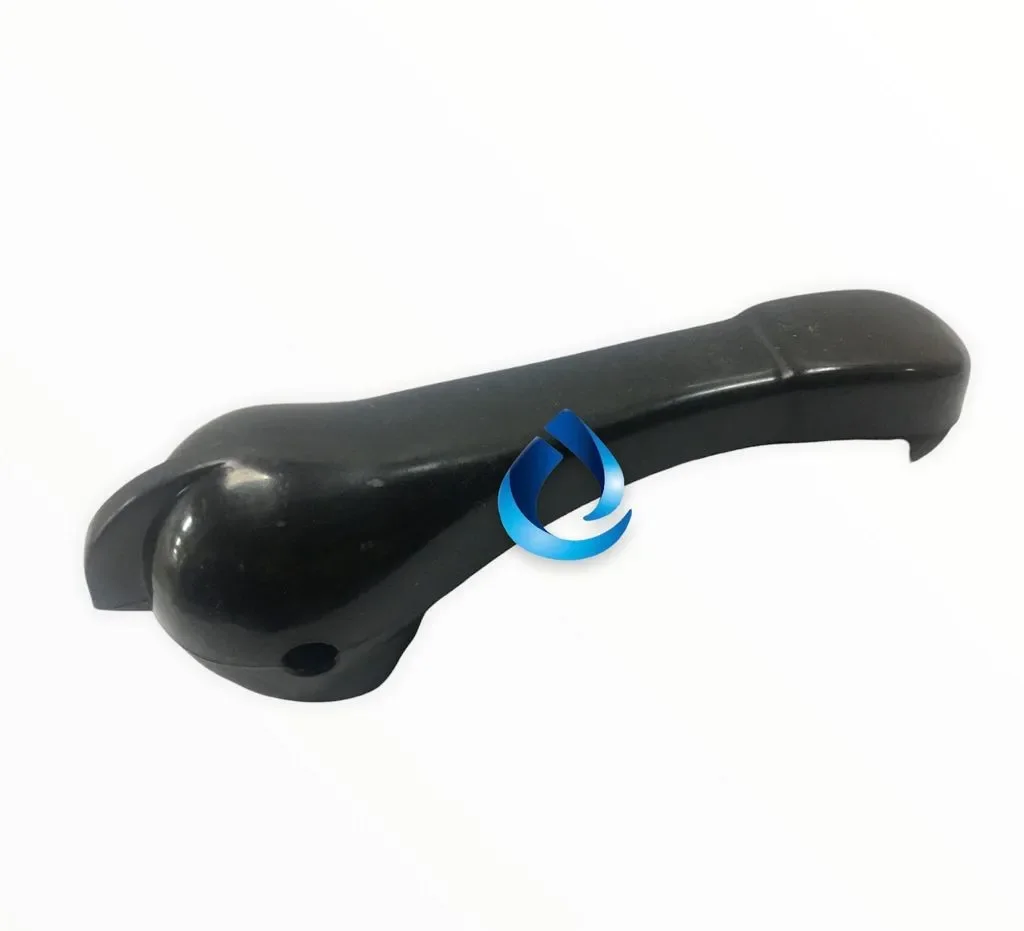

MANILLA MULTIVALVULA VULCANO
Manilla Selectora para Multiválvula de Filtro de Piscina Vulcano
Descripción Técnica de Atributos Materiales y Ergonomía Estructural
Esta manilla técnica está fabricada bajo estrictas tolerancias mecánicas para soportar el esfuerzo físico y la exposición química continua en salas de bombas:
Estructura Inyectada en ABS con Protección UV: Fabricada con acrilonitrilo butadieno estireno (ABS) virgen de alta densidad y gran espesor de pared. Este polímero de ingeniería proporciona una altísima resistencia al impacto, al esfuerzo de flexión y a la tracción. Además, incluye aditivos protectores contra la radiación ultravioleta y el choque térmico, evitando que el plástico se reseque, se decolore o se vuelva quebradizo en salas de filtrado exteriores o semi-techadas.
Ajuste de Eje Reforzado con Perno Pasante: El nodo de conexión central incorpora un alojamiento ranurado de precisión que calza de forma exacta en el eje cilíndrico del rotor de la válvula. Se fija mecánicamente mediante un pasador o perno técnico de acero inoxidable que atraviesa la manilla y el eje, eliminando cualquier juego mecánico u holgura por desgaste y previniendo rodaduras del material ante giros forzados.
Diseño Ergonómico de Presión Hidromecánica: La geometría de la palanca cuenta con un brazo extendido con bordes redondeados y un pomo terminal texturizado. Este diseño optimiza el brazo de palanca mecánica, permitiendo que el usuario venza de forma suave y con el mínimo esfuerzo la fuerte resistencia de compresión ejercida por el resorte central de acero inoxidable del cabezal.
Inercia Química Absoluta ante Agua Tratada: El material exterior es 100% inerte y altamente resistente a la corrosión química provocada por el contacto directo con agua con altas concentraciones de cloro libre, alguicidas, floculantes, correctores de pH (ácido clorhídrico/bisulfato) y sales minerales en piscinas con sistemas de cloración salina.
Características Principales
Indicador de Posición Integrado: La punta o aguja indicadora del brazo de la manilla apunta con precisión milimétrica hacia las muescas grabadas en la tapa del filtro, asegurando que el canal interior quede perfectamente alineado con la función seleccionada antes de encender la bomba.
Resistencia al Tráfico Pesado: Su resiliencia estructural está calculada para soportar miles de ciclos de conmutación estacional durante la vida útil del filtro sin sufrir microfisuras ni deformaciones.
Instrucciones Técnicas de Operación, Reemplazo y Cuidado del Sistema
Para garantizar una manipulación correcta que resguarde los sellos de la multiválvula e instalar la manilla de forma adecuada, siga este protocolo técnico:
Protocolo Obligatorio de Operación (Paso Crítico de Presión): NUNCA accione ni gire la manilla selectora con la bomba de la piscina en funcionamiento. Antes de mover la manilla, apague el motor en el tablero eléctrico. Girar la manilla bajo presión dinámica destruye de forma inmediata la empaquetadura interna (junta araña) y puede trizar el cuerpo plástico de la multiválvula.
Método de Giro Correcto: Para cambiar de función, presione la manilla firmemente hacia abajo de forma vertical hasta liberar la pestaña de seguridad de su ranura de fijación. Gire la manilla siempre en un solo sentido (preferentemente en el sentido de las agujas del reloj) hasta la nueva posición y déjela subir suavemente para que encaje en la muesca de retención. No la suelte de golpe.
Proceso de Reemplazo Técnico: Para instalar la manilla nueva, corte la energía de la bomba. Utilice un botador o un destornillador adecuado para extraer el perno pasador del eje central de la manilla antigua. Retire la palanca dañada, limpie el cabezal de polvo o sarro, posicione la manilla nueva alineándola con el orificio del eje e introduzca el perno de fijación apretándolo de forma firme pero sin deformar el alojamiento plástico.
Mantenimiento Preventivo Invernal: Al finalizar la temporada de piscina (otoño/invierno), se recomienda dejar la manilla posicionada en el punto medio entre dos funciones fijas (posición de invernada o "Winter"). Esto mantiene el resorte interno parcialmente liberado de tensión y evita que los sellos de goma se peguen a las paredes interiores por inactividad.
Especificaciones Técnicas
Tipo de Producto: Manilla / Palanca selectora de recambio para válvula multivías de piscina.
Compatibilidad de Marca: Válvulas selectoras y cabezales de filtros Vulcano (Modelos VC-10, VC-30, VC-50, VC-100, entre otros).
Material Estructural: Plástico ABS de alta densidad con grado industrial.
Tipo de Fijación: Alojamiento cilíndrico para eje con perforación para perno pasante / pasador.
Color Estructural: Antracita / Gris oscuro industrial (Estándar Vulcano).
Fluidos Compatibles: Agua de piscina tratada químicamente y agua salobre.
