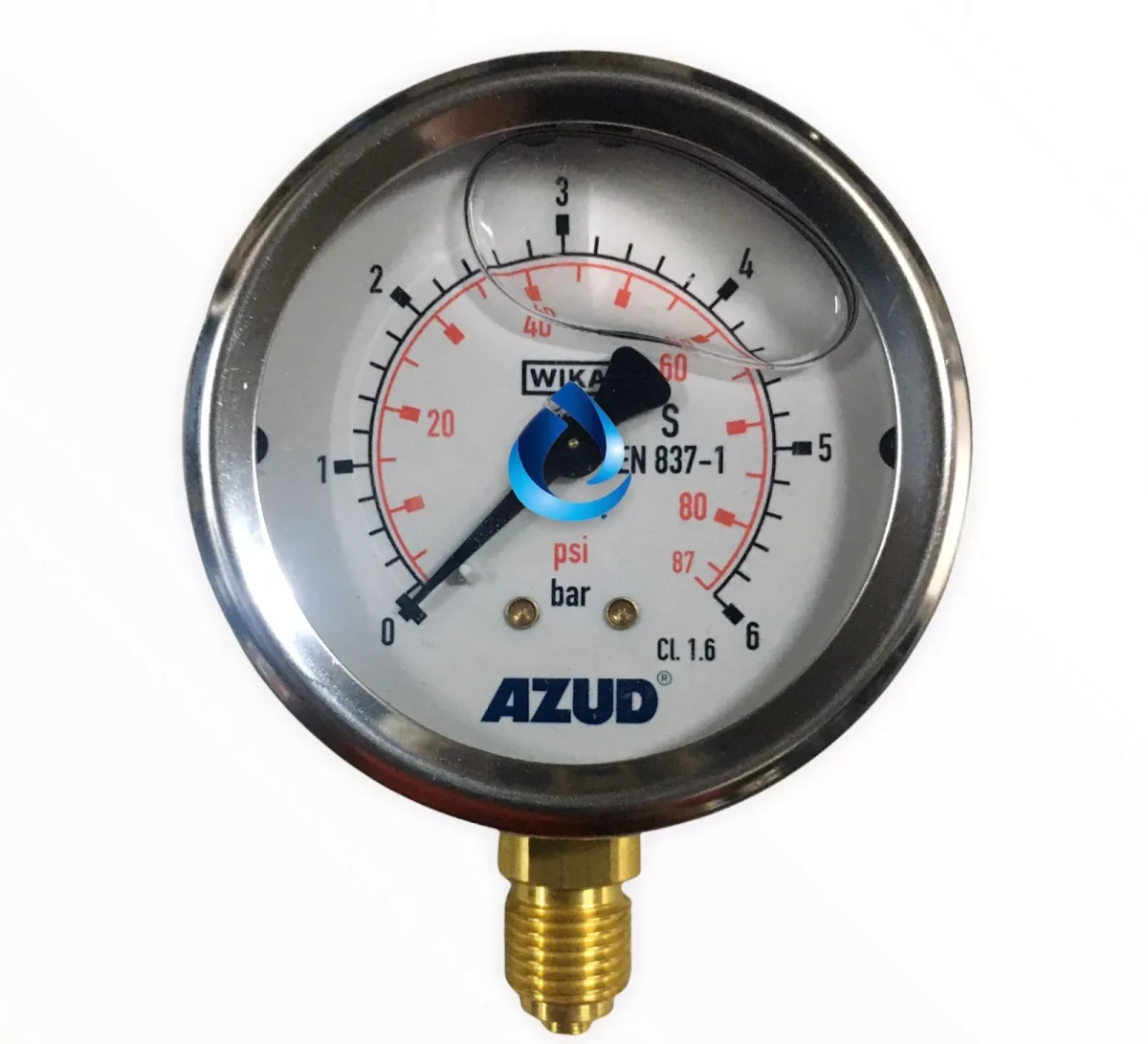

MANOMETRO GLICERINA 0-6 BAR AZUD 63MM
Manómetro de Riego AZUD - Escala 0 a 6 Bar (87 PSI)
Descripción Técnica de Atributos Materiales y Rendimiento en Terreno
Este instrumento de medición está fabricado bajo rigurosos estándares de resistencia agrícola para garantizar lecturas fidedignas ante las exigentes condiciones del campo y casetas de riego:
Rango de Medición Optimizado para Riego (0 a 6 Bar): Ofrece el espectro de lectura perfecto para la mayoría de las aplicaciones de microirrigación, goteo, aspersión y filtración, donde las presiones de trabajo nominales oscilan habitualmente entre los $1.5\text{ y } 4\text{ Bar}$. La escala (de $0\text{ a } 6\text{ Bar}$, equivalente a $\approx 87\text{ PSI}$) cuenta con divisiones nítidas de alta definición que facilitan una inspección visual rápida del régimen de presiones de la bomba o el sector.
Baño Amortiguador de Glicerina Líquida USP: La carcasa está completamente inundada con glicerina líquida de alta viscosidad. Su función de ingeniería es disipar de forma instantánea las ondas de choque hidráulico (golpes de ariete) y absorber las vibraciones cíclicas generadas por el arranque de las motobombas o la apertura de electroválvulas. Esto estabiliza la aguja indicadora de forma perfecta, elimina el rebote visual y protege los engranajes internos contra el desgaste prematuro.
Carcasa de Polímero Técnico de Alta Resistencia o Acero Inoxidable: Diseñado para tolerar las duras condiciones ambientales de las instalaciones agrícolas, el cuerpo exterior de $63\text{ mm}$ de diámetro posee una alta inercia frente al ataque de los rayos ultravioleta (UV), la exposición directa al sol, la lluvia y la humedad constante dentro de las cajas de registro o casetas de filtrado.
Conexión Vertical de Bronce con Tubo de Bourdon: La toma de presión es de orientación inferior (radial) con un hilo estándar de $1/4''\text{ NPT}$ o $1/4''\text{ BSP}$ mecanizado en latón de alta pureza. El interior alberga un tubo de Bourdon de aleación de cobre calibrado que se deforma de manera proporcional a la presión interna del fluido, transmitiendo un torque preciso al movimiento de la aguja sin sufrir fatiga elástica.
Visor de Policarbonato de Alta Claridad: La ventana frontal de visualización está inyectada en policarbonato de alta resistencia mecánica contra impactos accidentales de herramientas en terreno. Incorpora un tratamiento especial que evita el amarilleamiento y mantiene una transparencia cristalina a largo plazo.
Características Principales
Doble Escala de Lectura Simultánea: El cuadrante presenta la medición impresa de forma clara en dos unidades fundamentales: $\text{Bar}$ (escala principal en color negro) y $\text{PSI}$ (escala secundaria en color rojo), facilitando la compatibilidad con los manuales técnicos de electroválvulas y goteros.
Tapón de Compensación de Presión Atmosférica: Incorpora una válvula o tapón de goma superior que actúa como sello de venteo. Al ser perforado o abierto levemente tras el montaje, equilibra la presión interna de la carcasa con la atmósfera local, corrigiendo pequeñas desviaciones de la aguja provocadas por la expansión térmica de la glicerina debido al calor ambiental.
Instrucciones Técnicas de Conexión, Montaje y Seguridad en Cabezales de Riego
Para resguardar la precisión del instrumento y garantizar un acople totalmente hermético libre de filtraciones, ejecute el siguiente protocolo técnico de instalación:
Sellado Mecánico Roscado (Paso Crítico): Aplique cinta de teflón profesional de alta densidad sobre el hilo exterior de $1/4''$ del manómetro. Dé entre 12 y 15 vueltas de teflón en el sentido horario de los hilos. Asegúrese de que no queden residuos sueltos de cinta que puedan ingresar y obstruir el micro-orificio calibrado en la base del conector de bronce.
Torque Calibrado Exclusivo con Llave Fija: Enrosque el instrumento de forma recta sobre la toma de presión del filtro AZUD o del manifold de PVC. Realice el apriete mecánico final utilizando una llave fija plana aplicada directamente sobre las caras hexagonales de la base de bronce. Está estrictamente prohibido girar el manómetro tomándolo con las manos desde la carcasa cilíndrica, ya que esto tuerce los componentes internos de transmisión, descalibra el dial y rompe el sello estanco de la glicerina de forma inmediata.
Activación de la Válvula de Venteo: Una vez que el manómetro esté firmemente fijado en su posición vertical definitiva, realice un pequeño corte en la pestaña del tapón de goma superior o levántela. Esto permite la ecualización de presiones interna y externa para que el instrumento mida con su clase de precisión nominal de fábrica.
Instalación de Tomas de Presión Duales (Lectura de Pérdida de Carga): Para un control óptimo de filtros AZUD, se recomienda instalar un manómetro antes del filtro (presión de entrada) y otro después del filtro (presión de salida). Cuando la diferencia entre ambas lecturas ($\Delta P$) supera los $0.5\text{ a } 0.7\text{ Bar}$, se determina técnicamente que el filtro está obstruido y requiere un ciclo inmediato de lavado automático o manual para proteger los goteros de la red.
Especificaciones Técnicas
Tipo de Producto: Manómetro con glicerina para sistemas de riego tecnificado.
Rango de Medición: $0\text{ a } 6\text{ Bar}$ / $0\text{ a } 87\text{ PSI}$.
Diámetro de la Esfera: $63\text{ mm}$ ($2.5\text{ Pulgadas}$).
Tipo de Conexión: Conexión vertical inferior (Radial).
Medida Nominal del Hilo: $1/4''$ NPT (o BSP según stock técnico).
Material del Mecanismo y Conector: Latón / Bronce industrial forjado.
Líquido de Relleno: Glicerina líquida USP industrial 99.7%.
Fluidos Compatibles: Agua limpia, agua de pozo filtrada y soluciones diluidas de fertirriego
