MANOMETRO GLICERINA 0-600 BAR 63MM
El Manómetro con Llenado de Glicerina de 0 a 600 Bar con Esfera de 63 mm —clasificado técnicamente en instrumentación industrial, ingeniería hidráulica y control de procesos como manómetro de deformación elástica para alta presión sumergido en baño amortiguador con conexión inferior de bronce— es el instrumento de medición de alta gama diseñado para el monitoreo continuo de presiones hidráulicas severas en circuitos oleohidráulicos, sistemas de inyección, maquinaria pesada y líneas de lavado de alta presión.
Debido a que operar a $600\text{ Bar}$ (equivalentes a $\approx 8.700\text{ PSI}$ o $60\text{ MPa}$) implica gestionar un régimen de fuerza hidráulica considerable, este instrumento cuenta con una construcción robusta. Su baño completo de glicerina líquida de alta pureza aísla los componentes móviles y engranajes, disipando de forma inmediata los golpes de ariete, las pulsaciones violentas de bombas de pistones y las vibraciones mecánicas extremas de los equipos.
Manómetro Oleohidráulico Industrial - Escala 0 a 600 Bar
Descripción Técnica de Atributos Materiales y Seguridad de Ingeniería
Este instrumento está ensamblado bajo estrictas normativas internacionales de seguridad y calibración (como EN 837-1 / ASME B40.100) para garantizar lecturas fidedignas y estabilidad estructural ante altas presiones:
Rango de Medición para Alta Presión (0 a 600 Bar): Diseñado específicamente para circuitos hidráulicos de potencia, prensas industriales, gatas hidráulicas de gran tonelaje y sistemas de testeo de mangueras. La escala abarca de $0\text{ a } 600\text{ Bar}$ (con escala secundaria de $0\text{ a } 8.700\text{ PSI}$), grabada con divisiones nítidas de alta legibilidad que permiten al operador visualizar con precisión variaciones críticas en el sistema.
Carcasa Hermética de Acero Inoxidable (AISI 304): El cuerpo exterior cilíndrico de $63\text{ mm}$ de diámetro ($2.5\text{ Pulgadas}$) está fabricado en acero inoxidable embutido de gran espesor. Su diseño hermético ofrece una protección absoluta contra el ingreso de agua, polvo (IP65) y la corrosión ambiental, reteniendo de forma perenne el líquido amortiguador.
Baño Amortiguador de Glicerina Líquida USP: El fluido viscoso interior estabiliza dinámicamente el mecanismo. Su función de ingeniería es absorber las pulsaciones violentas de caudal y las micro-vibraciones estructurales de las bombas, permitiendo que la aguja indicadora se desplace de forma suave y precisa, evitando el desgaste de los dientes de los engranajes y facilitando una lectura visual exacta.
Tubo Bourdon de Alta Resiliencia: El elemento interno de medición consiste en un tubo de Bourdon fabricado en una aleación de cobre especial o acero inoxidable de alta resistencia, tratado térmicamente para deformarse de manera milimétrica y lineal a altas presiones sin sufrir deformación plástica permanente.
Visor de Policarbonato de Alta Transparencia: Equipado con una ventana frontal resistente a los impactos mecánicos directos. Cuenta con un tratamiento estabilizador contra la radiación ultravioleta (UV), asegurando que el visor se mantenga completamente transparente y libre de opacidad al estar expuesto a la intemperie en faenas mineras o industriales.
Características Principales
Tapón de Compensación y Alivio Atmosférico: Incorpora una válvula o tapón de goma superior que actúa como sello de venteo. Al ser cortada o abierta levemente tras la instalación, equilibra la presión interna de la carcasa con la presión atmosférica local, corrigiendo desviaciones de lectura causadas por la expansión térmica de la glicerina.

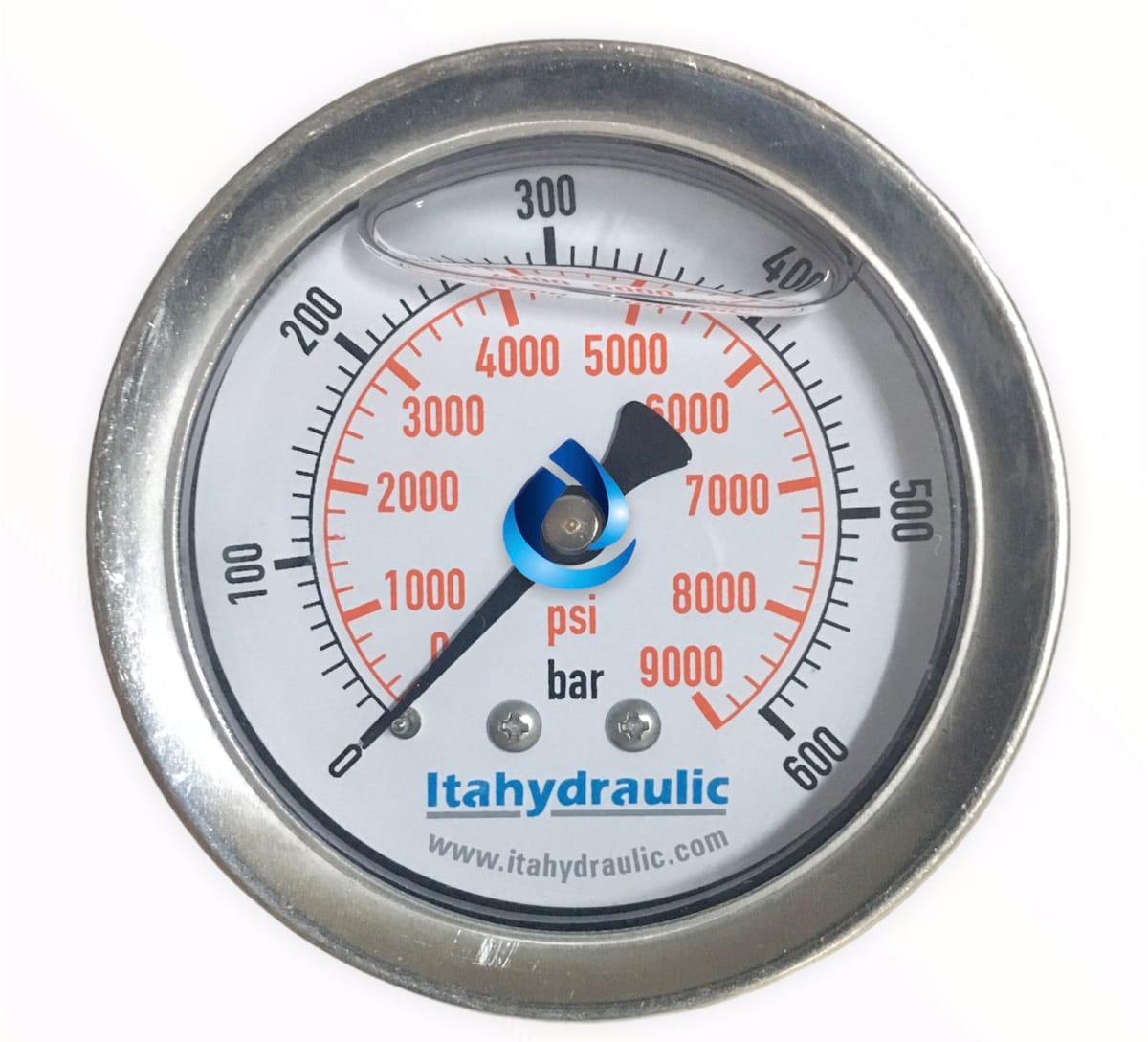

Lectura en Doble Escala Simultánea: El cuadrante blanco presenta la medición impresa en $\text{Bar}$ (escala principal interna en color negro) y en $\text{PSI}$ (escala secundaria externa en color rojo), optimizando su compatibilidad con planos técnicos internacionales.
Instrucciones Técnicas de Conexión, Montaje y Seguridad en Redes
Para garantizar el funcionamiento preciso del instrumento y resguardar la seguridad de la planta, aplique estrictamente el siguiente protocolo de instalación:
Sellado Roscado de Alta Presión (Paso Crítico): Aplique cinta de teflón profesional de alta densidad o sellante anaeróbico de alta presión sobre el hilo exterior vertical de $1/4''$. Dé entre 10 y 12 vueltas de teflón en el sentido de la rosca. No permita que restos de cinta obstruyan el micro-orificio calibrado de entrada en la base del conector.
Torque Calibrado Exclusivo sobre la Tuerca: Presente el manómetro de forma recta sobre el conector hembra de la línea. Realice el apriete final utilizando una llave fija plana directamente sobre la sección hexagonal de bronce del conector. Está estrictamente prohibido girar el manómetro tomándolo con las manos desde la carcasa de acero inoxidable, ya que esto tuerce el anclaje interior, descalibra los engranajes y rompe el sello hermético de la glicerina de forma inmediata.
Venteo Atmosférico Post-Instalación: Una vez instalado el manómetro en su posición vertical definitiva, realice una pequeña incisión o levante la pestaña del tapón de goma superior. Esto permite la ecualización de presiones para que el instrumento mida con su clase de precisión nominal de fábrica.
Protección contra Picos Dinámicos: En circuitos oleohidráulicos pesados que experimenten ciclos de descarga rápidos o caídas de presión bruscas, se recomienda encarecidamente intercalar una llave de aguja o un amortiguador de pulsaciones (snubber) previo al manómetro para aislarlo de impactos severos que puedan fatigar el metal.
Especificaciones Técnicas
Tipo de Producto: Manómetro con glicerina para alta presión oleohidráulica.
Rango de Medición: $0\text{ a } 600\text{ Bar}$ / $0\text{ a } 8.700\text{ PSI}$.
Diámetro de la Esfera: $63\text{ mm}$ ($2.5\text{ Pulgadas}$).
Tipo de Conexión: Conexión vertical inferior (Radial).
Medida Nominal del Hilo: $1/4''$ NPT (o BSP según stock técnico).
Material de la Carcasa: Acero Inoxidable AISI 304.
Material del Mecanismo y Conector: Latón / Bronce industrial forjado.
Líquido de Relleno: Glicerina líquida USP grado industrial 99.7%.
Clase de Precisión: $\pm 1.6\%$ del fondo de escala.
