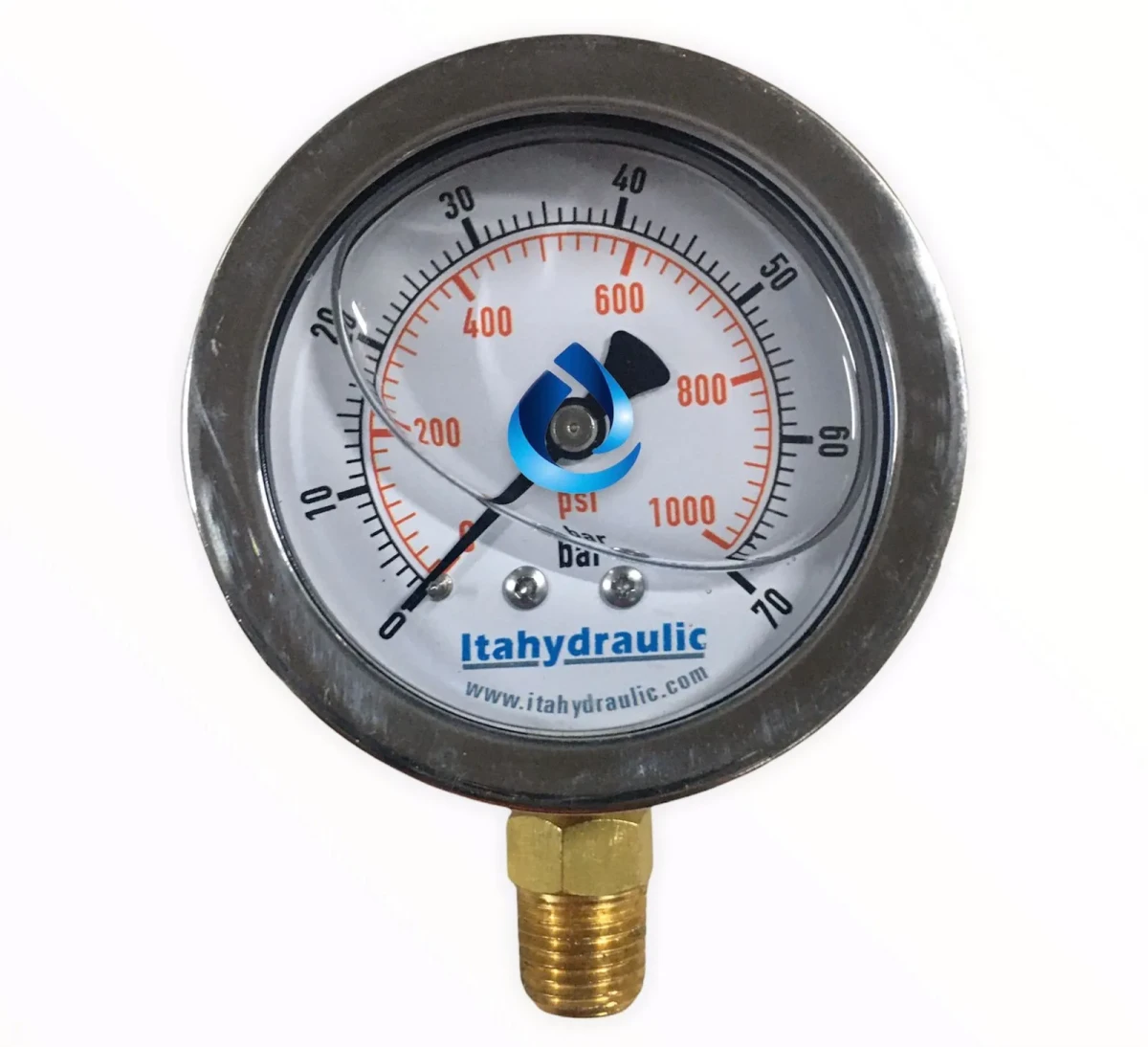

MANOMETRO GLICERINA 0-70 BAR 63MM
El Manómetro con Llenado de Glicerina de 0 a 70 Bar con Esfera de 63 mm —clasificado técnicamente en instrumentación industrial, ingeniería de fluidos y control de procesos como manómetro de deformación elástica para mediana-alta presión sumergido en baño amortiguador con conexión inferior de bronce— es el instrumento de medición de alta precisión diseñado para el monitoreo continuo de presiones hidrostáticas y dinámicas en sistemas hidráulicos cerrados, líneas de aire comprimido de alta presión, sistemas de inyección, redes de lavado industrial y matrices de fluidos.
Su rango de lectura calibrado hasta $70\text{ Bar}$ (equivalentes a $\approx 1015\text{ PSI}$ o $7\text{ MPa}$) lo sitúa como el componente técnico ideal para aplicaciones que superan los rangos domésticos e industriales estándar de baja presión, pero que no alcanzan las magnitudes extremas de la oleohidráulica pesada. El baño integral de glicerina líquida de alta pureza cumple la función crítica de aislar el mecanismo de engranajes y la aguja indicadora de las pulsaciones violentas de caudal, vibraciones mecánicas y golpes de ariete.
Manómetro Industrial de Mediana Alta Presión - Escala 0 a 70 Bar
Descripción Técnica de Atributos Materiales y Rendimiento Estructural
Este instrumento está ensamblado bajo estrictas normativas internacionales de seguridad y calibración (como EN 837-1 / ASME B40.100) para garantizar lecturas fidedignas en terreno:
Rango de Medición para Presión Intermedia (0 a 70 Bar): Ofrece un espectro de lectura perfecto para compresores industriales de etapas múltiples, sistemas de extinción de incendios por CO2 o agua nebulizada, circuitos hidráulicos ligeros de maquinaria y líneas de procesos químicos o petroleros de mediana escala. La escala (de $0\text{ a } 70\text{ Bar}$, con escala secundaria de $0\text{ a } 1015\text{ PSI}$) cuenta con graduaciones nítidas que permiten una inspección visual rápida y precisa.
Carcasa Hermética de Acero Inoxidable (AISI 304): El cuerpo exterior cilíndrico de $63\text{ mm}$ de diámetro ($2.5\text{ Pulgadas}$) está fabricado en acero inoxidable embutido de alta resistencia. Esta aleación proporciona una protección absoluta contra la corrosión en ambientes industriales húmedos, intemperie y salpicaduras químicas (IP65), reteniendo herméticamente el fluido viscoso.
Baño Amortiguador de Glicerina Líquida USP: El llenado interior con glicerina de alta viscosidad actúa como un disipador dinámico. Su función de ingeniería es absorber las vibraciones mecánicas de las estructuras y las pulsaciones violentas generadas por las bombas de pistones o diafragma, permitiendo que la aguja indicadora se desplace de forma suave, eliminando el rebote visual y protegiendo los piñones internos del desgaste prematuro.
Conexión Inferior de Bronce con Tubo Bourdon: La toma de presión es de orientación vertical inferior (radial) con un hilo estándar de $1/4''\text{ NPT}$ o $1/4''\text{ BSP}$. El interior alberga un tubo de Bourdon de aleación de cobre calibrado de alta resiliencia elástica, diseñado para expandirse de forma lineal y proporcional a la presión del fluido sin sufrir deformación plástica permanente.
Visor de Policarbonato de Alta Claridad: La ventana frontal de visualización está inyectada en policarbonato de alta resistencia mecánica contra impactos accidentales de herramientas. Incorpora un tratamiento estabilizador contra la radiación ultravioleta (UV) que evita el amarilleamiento y mantiene la transparencia a largo plazo.
Características Principales
Doble Escala de Lectura Simultánea: El cuadrante presenta la medición impresa de forma clara en dos unidades fundamentales: $\text{Bar}$ (escala principal interna en color negro) y $\text{PSI}$ (escala secundaria externa en color rojo), facilitando la compatibilidad con planos y manuales técnicos internacionales.
Tapón de Compensación Atmosférica: Incorpora una válvula o tapón de goma superior que actúa como sello de venteo. Al ser perforado o abierto levemente tras el montaje, equilibra la presión interna de la carcasa con la atmósfera local, corrigiendo pequeñas desviaciones de la aguja provocadas por la expansión térmica de la glicerina debido al calor ambiental.
Instrucciones Técnicas de Conexión, Montaje y Seguridad en Redes
Para resguardar la precisión del instrumento y garantizar un acople totalmente hermético libre de filtraciones bajo presión, ejecute el siguiente protocolo técnico de instalación:
Sellado Mecánico Roscado (Paso Crítico): Aplique cinta de teflón profesional de alta densidad o sellante anaeróbico de mediana-alta resistencia sobre el hilo exterior de $1/4''$ del manómetro. Dé entre 10 y 12 vueltas de teflón en el sentido horario de los hilos. Asegúrese de que no queden residuos sueltos de cinta que puedan ingresar y obstruir el micro-orificio calibrado en la base del conector de bronce.
Torque Calibrado Exclusivo con Llave Fija: Enrosque el instrumento de forma recta sobre la toma de presión hembra de la línea. Realice el apriete mecánico final utilizando una llave fija plana aplicada directamente sobre las caras hexagonales de la base de bronce. Está estrictamente prohibido girar el manómetro tomándolo con las manos desde la carcasa cilíndrica de acero, ya que esto tuerce los componentes internos de transmisión, descalibra el dial y rompe el sello estanco de la glicerina de forma inmediata.
Activación de la Válvula de Venteo: Una vez que el manómetro esté firmemente fijado en su posición vertical definitiva, realice un pequeño corte en la pestaña del tapón de goma superior o levántela. Esto permite la ecualización de presiones interna y externa para que el instrumento mida con su clase de precisión nominal de fábrica ($\pm 1.6\%$).
Protección contra Picos Dinámicos: En líneas que experimenten aperturas y cierres bruscos de válvulas (golpes de ariete que puedan superar instantáneamente los 70 Bar), se recomienda intercalar una llave de aguja o un amortiguador de pulsaciones previo al manómetro para proteger la integridad del tubo de Bourdon.
Especificaciones Técnicas
Tipo de Producto: Manómetro con glicerina para mediana-alta presión.
Rango de Medición: $0\text{ a } 70\text{ Bar}$ / $0\text{ a } 1015\text{ PSI}$.
Diámetro de la Esfera: $63\text{ mm}$ ($2.5\text{ Pulgadas}$).
Tipo de Conexión: Conexión vertical inferior (Radial).
Medida Nominal del Hilo: $1/4''$ NPT (o BSP según stock técnico).
Material de la Carcasa: Acero Inoxidable AISI 304.
Material del Mecanismo y Conector: Latón / Bronce industrial forjado.
Líquido de Relleno: Glicerina líquida USP grado industrial 99.7%.
Clase de Precisión: $\pm 1.6\%$ del fondo de escala.
