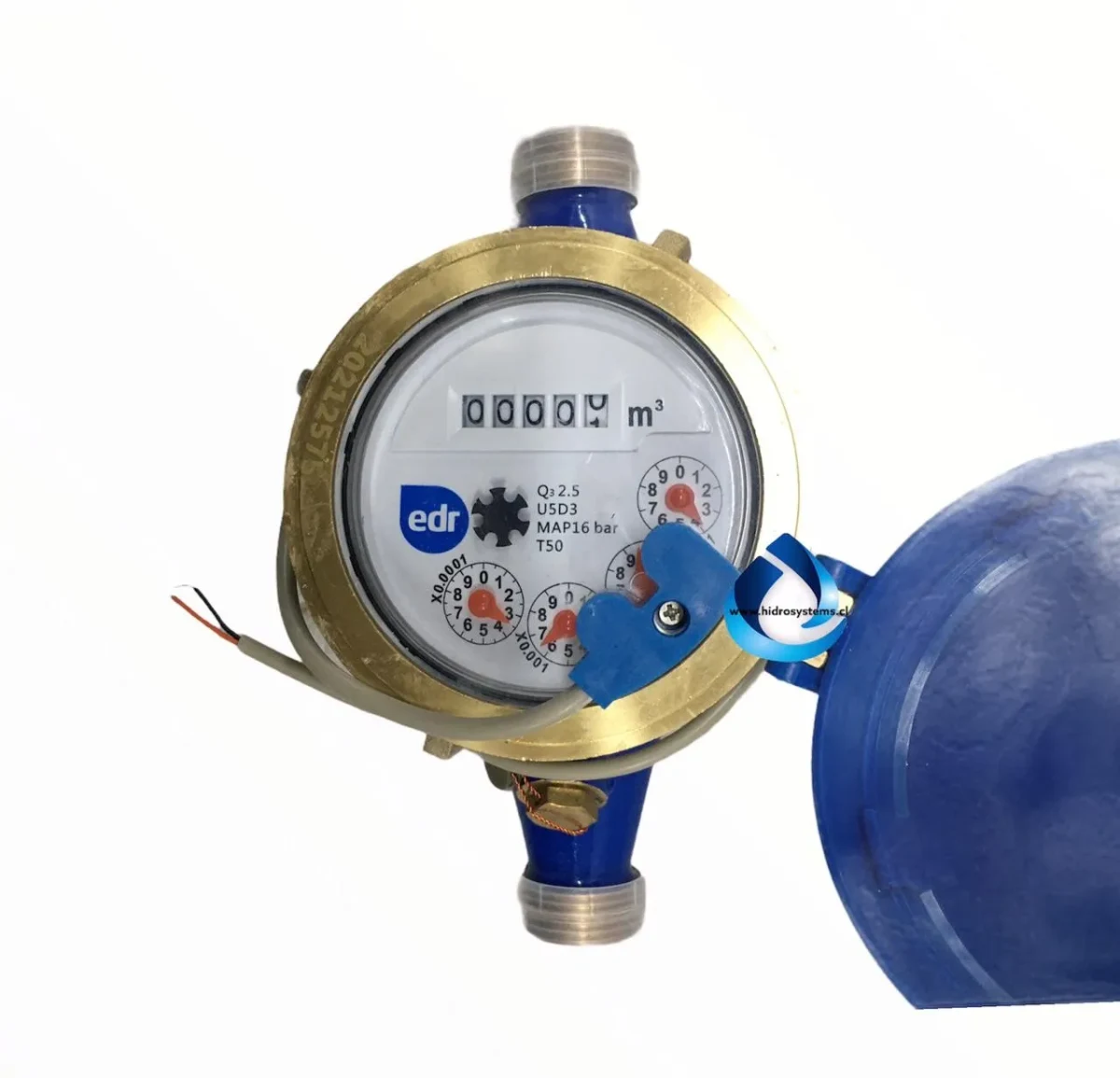

MEDIDOR DOM 3/4 CON EMISOR
Medidor Domiciliario de Telemetría - Esfera Seca de $3/4''$
Descripción Técnica de Atributos Materiales y Sistema de Transmisión
Este instrumento está ensamblado bajo estrictas normativas internacionales de metrología legal (ISO 4064 / clase metrológica B o R80) para garantizar precisión total y blindaje contra fraudes:
Emisor de Pulsos Tipo Reed Switch (Contacto Seco): El medidor aloja una aguja imantada en su registro que, al completar un volumen de agua predeterminado (típicamente 1 pulso = 1 litro o 1 pulso = 10 litros según calibración del dial), activa un interruptor magnético encapsulado. Este sensor emite una señal binaria limpia a través de un cable conductor bifilar, compatible con dataloggers, módulos de automatización o sistemas Smart Home.
Transmisión Magnética Directa de Esfera Seca: El flujo de agua acciona una turbina o rodete sumergido, cuyo movimiento se transmite mecánicamente al totalizador mediante un acoplamiento magnético blindado. Al ser de esfera seca, el mecanismo de relojería y los dígitos numéricos están completamente aislados del paso del agua, lo que evita el empañamiento del visor, la acumulación de sarro, lodo o incrustaciones calcáreas, manteniendo una legibilidad perfecta a lo largo de los años.
Cuerpo Robustecido de Latón Forjado de Alta Pureza: La estructura hidráulica principal está fundida en aleación de bronce/latón sanitario, tratada térmicamente con un recubrimiento epóxico exterior protector. Este material proporciona una resistencia estructural absoluta ante presiones estáticas elevadas (hasta PN16 / 16 Bar), golpes de ariete de la red y previene la corrosión por contacto directo con suelos húmedos o intemperie.
Filtro Interno Anti-Partículas de Alta Capacidad: Incorpora una mangueta o malla filtrante de polímero técnico en la recámara de entrada de agua. Su función de ingeniería es retener partículas en suspensión, piedras, restos de teflón o sedimentos de la tubería, protegiendo los álabes de la turbina contra atascamientos o desgastes que pudiesen alterar la curva de calibración de fábrica.
Registro Orientable de Alta Definición y Blindaje Antimagnético: El odómetro mecánico de rodillos es orientable en $360^\circ$ para facilitar la lectura visual directa desde cualquier ángulo de montaje. Cuenta con un anillo de blindaje de acero al silicio que protege el instrumento contra intentos de fraude o detención mediante imanes externos de neodimio.
Características Principales
Salida de Cable Incorporada: El emisor de pulsos incluye un cable flexible apantallado de fábrica (habitualmente de 1.5 a 2 metros de longitud), sellado herméticamente con resina epóxica bajo estándar IP68 para operar sin problemas en nichos inundables o subterráneos.
Kit de Conexión de Bronce Completo: Incluye sus dos terminales (colas de medidor) de latón de $3/4''$ con hilo exterior macho de $3/4''\text{ NPT / BSP}$, tuercas de unión y empaquetaduras de goma nitrílica (NBR) de alta estanqueidad.
Instrucciones Técnicas de Conexión, Cableado y Montaje Hidráulico
Para resguardar el correcto censado de pulsos, mantener la clase metrológica y evitar filtraciones en la red, ejecute el siguiente protocolo de instalación:
Alineación y Sentido del Flujo (Paso Crítico): Lave la tubería a fondo antes de conectar el medidor para expulsar areniscas. Identifique la flecha en relieve fundida en el cuerpo de latón; el agua debe ingresar estrictamente en el sentido indicado por la flecha. El medidor debe instalarse de forma perfectamente horizontal con el cuadrante mirando hacia el cielo. Inclinaciones mayores a $15^\circ$ alteran la fricción de la turbina y restan precisión a la telemetría.
Tramos Rectos de Estabilización Hidráulica: Para asegurar un perfil de velocidad de flujo laminar libre de turbulencias, se recomienda dejar un tramo de tubería recto libre de codos, llaves o fittings equivalente a 5 veces el diámetro nominal antes del medidor ($5\times DN$) y un tramo recto de 2 veces el diámetro después del medidor ($2\times DN$).
Conexión Eléctrica del Emisor de Pulsos: El cable sensor de contacto seco no posee polaridad (voltaje cero). Conecte los dos hilos conductores directamente a las entradas digitales de conteo de pulsos (Digital Input / Pulse Counter) de su datalogger o PLC. Configure la resistencia de Pull-Up o el filtro antirebote (Debounce) en el controlador (entre 10 a 50 milisegundos) para evitar que las vibraciones mecánicas de la tubería generen falsas lecturas o conteos duplicados.
Apriete Mecánico con Empaquetaduras: Instale las colas de medidor utilizando las empaquetaduras de goma incluidas entre la cara plana del medidor y la unión americana. Utilice una llave francesa o llave de tuerca plana para apretar las tuercas. No use exceso de cinta de teflón en las tuercas de unión del medidor, ya que el sello se logra por la compresión de la empaquetadura plana.
Especificaciones Técnicas
Tipo de Producto: Medidor de agua potable domiciliario/industrial con salida digital.
Diámetro Nominal (DN): $3/4\text{ Pulgada}$ ($20\text{ mm}$).
Diámetro de los Hilos del Cuerpo: $1''$ (Usa tuercas para conectar a cañería de 3/4").
Rango de Operación del Emisor: 1 Pulso = 1 Litro (o 1 Pulso = 10 Litros según lote técnico).
Tipo de Sensor: Reed Switch magnético de contacto seco (V máx: 24V DC / I máx: 0.1A).
Clase de Presión Trabajo: PN16 ($16\text{ Bar}$ de presión máxima continua).
Temperatura Máxima de Trabajo: $30^\circ\text{C}$ (Diseñado exclusivamente para agua fría).
Material del Cuerpo: Latón forjado / Bronce industrial sanitario.
Grado de Protección Eléctrica: IP68 (Sello hermético sumergible para el sensor).
