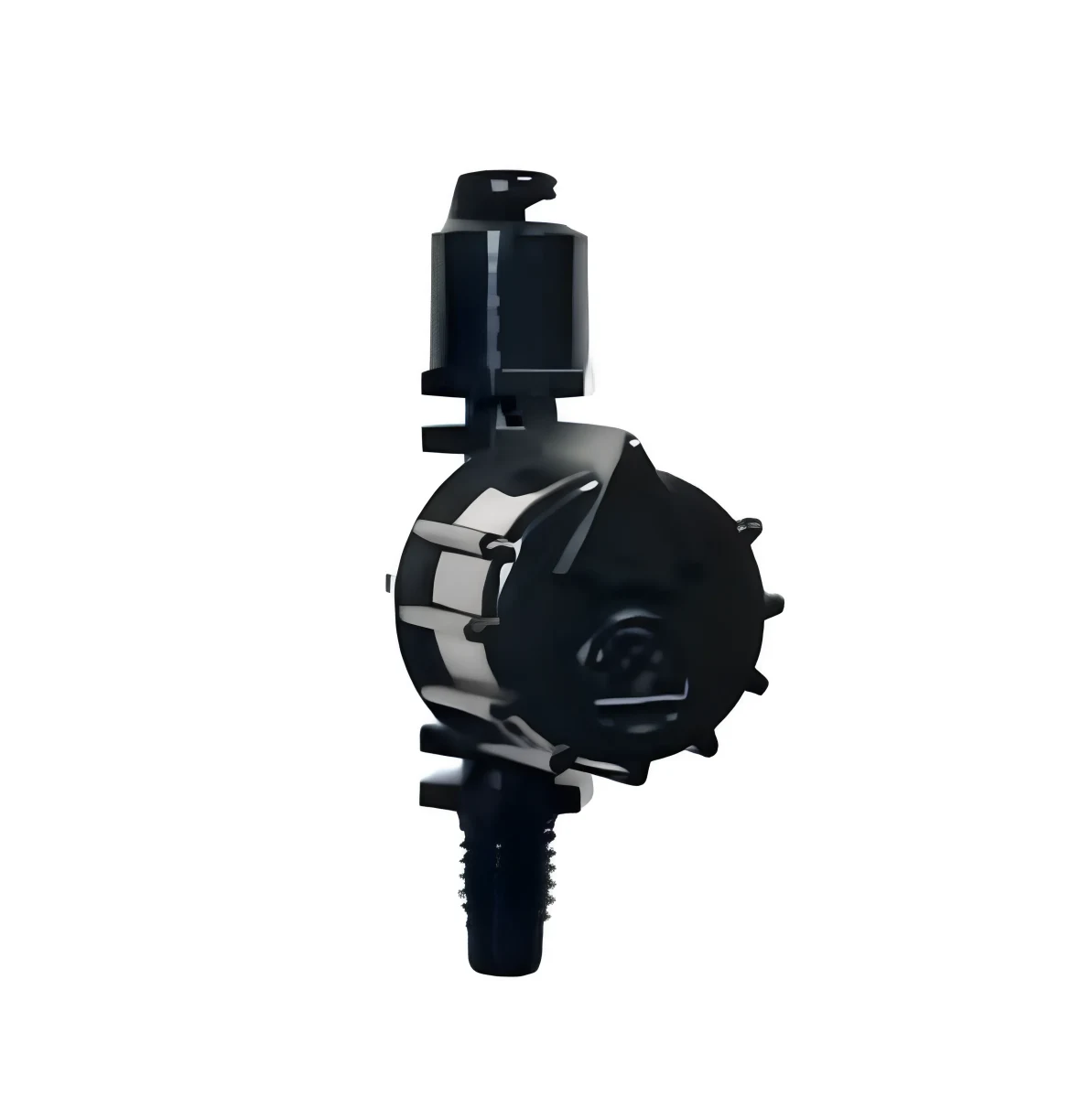

MICROJET ANTELCO NEGRO MICROJET 90 REGULABLE
Microjet Antelco Regulable - Cobertura Esquinera de $90^\circ$
Descripción Técnica de Mecánica de Fluidos, Materiales y Componentes
Este emisor de ingeniería hidráulica localizado está fabricado bajo estrictos estándares de inyección para garantizar un sellado estanco y una modulación precisa del caudal:
Mecanismo de Control de Flujo Variable Integrado: Aloja un tornillo regulador micrométrico en la parte superior del deflector. Girar la tapa en sentido horario disminuye el área de paso del fluido hasta el cierre total (Shut-Off), mientras que girar en sentido antihorario encauza un mayor caudal, permitiendo adaptar el emisor a la presión específica de la esquina a regar.
Patrón de Cobertura Angular en Cuarto de Círculo ($90^\circ$): El plano superior de la corona cuenta con una apertura de corte calibrada en ángulo recto. El chorro de agua colisiona contra esta pared deflectora interna, proyectando una cortina horizontal homogénea que cubre exclusivamente el cuadrante esquinero de forma limpia e impecable.
Estructura Inyectada en Polímeros Técnicos Acetal (POM) y Polipropileno: Fabricado íntegramente con plásticos de ingeniería de alta densidad. Posee máxima protección contra la radiación ultravioleta (UV) y agentes químicos, lo que evita que el cuerpo negro se reseque o cristalice bajo el sol directo, resiste el impacto de heladas climáticas severas y tolera el paso de fertilizantes (fertirrigación).
Base Roscada Macho de Alta Retención de $4\text{ mm}$ (Hilo Rápido): Su base cuenta con un hilo rápido cónico autorroscante estándar diseñado para ser insertado firmemente sobre perforaciones en tuberías de Polietileno (PE) de baja densidad, o acoplado en el extremo superior de estacas porta-jets conectadas a microtubo de $4/7\text{ mm}$.
Tamaño de Gota Balanceado (Baja Deriva Térmica): La configuración del canal de difracción rompe el agua en gotas medianas. Esto genera la pulverización necesaria para humectar el suelo sin erosionarlo, manteniendo una alta resistencia a la deriva o evaporación provocada por brisas de viento moderadas al aire libre.
Características Principales
Código de Color Industrial (Cuerpo Negro): Identifica la línea de microaspersión regulable de Antelco, facilitando la inspección visual en terreno, el mantenimiento de inventario en bodega y la zonificación técnica de los sectores de riego.
Desarmado Modular para Mantenimiento: La tapa superior regulable se puede desenroscar por completo del cuerpo base. En caso de obturación por el ingreso de arenas, algas o incrustaciones de sales de calcio (sarro), el operador puede limpiar el obturador en segundos sin necesidad de remover el emisor de la tubería principal.
Instrucciones Técnicas de Instalación, Calibración de Caudal y Filtración
Para asegurar una pluviometría uniforme, estabilizar las presiones del sector y prolongar la vida útil del microaspersor, aplique el siguiente protocolo técnico:
Rango de Presión Dinámica y Modulación (Paso Crítico): Los microaspersores Antelco operan de forma óptima en rangos de presión entre $1.0\text{ y } 2.5\text{ Bar}$ ($14.5\text{ a } 36\text{ PSI}$). Bajo estas condiciones, el emisor permite modular sus parámetros en los siguientes rangos aproximados (calculados para el cuadrante de $90^\circ$):
A $1.0\text{ Bar}$: Caudal regulable de $0\text{ a } 53\text{ L/H}$ | Radio de cobertura de $0\text{ a } 1.3\text{ metros}$.
A $2.0\text{ Bar}$: Caudal regulable de $0\text{ a } 78\text{ L/H}$ | Radio de cobertura de $0\text{ a } 1.9\text{ metros}$.
Presiones superiores a $3.0\text{ Bar}$ pueden provocar que el agua se atomice en forma de niebla excesivamente fina o que la tapa regulable sufra fatiga por torque hidráulico.
Perforación y Acople Estanco en Manguera: Para fijar sobre tuberías matrices de polietileno de $16\text{ mm}$ o $20\text{ mm}$, utilice un punzón sacabocados técnico de $3\text{ mm}$ o $4\text{ mm}$. Perfore la manguera de forma perpendicular al eje, limpie las rebabas de plástico e introduzca la rosca cónica del microjet girando de manera firme hasta que la base asiente plana contra la cara exterior del tubo.
Orientación Correcta del Ángulo: Posicione el microjet exactamente en el vértice o esquina interna del cuadro de cultivo o jardinera. Asegúrese de que la apertura de $90^\circ$ apunte hacia el interior del área vegetal, manteniendo las dos caras cerradas perfectamente alineadas con los bordes exteriores secos que se desea proteger.
Filtración Centralizada Obligatoria: Debido a la alta precisión de la aguja interna de regulación, es un requisito técnico mandatorio instalar un filtro de malla o de anillos con una capacidad mínima de 120 Mallas (130 Micras) en el cabezal de control de riego. Esto evitará el taponamiento prematuro de los canales y mantendrá la calibración de caudal inalterable en terreno.
Especificaciones Técnicas
Tipo de Producto: Microaspersor / Microjet estático regulable manual.
Marca de Ingeniería: Antelco (Diseño y manufactura australiana de alta gama).
Patrón de Distribución: $90^\circ$ (Cuarto de círculo / Ángulo recto).
Rango de Caudal Operativo: Variable de $0\text{ a } 90\text{ Litros/Hora}$ (Sujeto a calibración y presión).
Radio de Riego Máximo: Hasta $\approx 1.9 - 2.0\text{ metros}$ (Según presión dinámica a máxima apertura).
Material del Cuerpo y Aguja: Polioximetileno (Acetal POM) de alta resistencia estructural con aditivos UV.
Tipo de Conexión: Rosca cónica rápida para microtubo de $4\text{ mm}$ o inserción directa en manguera PE.
