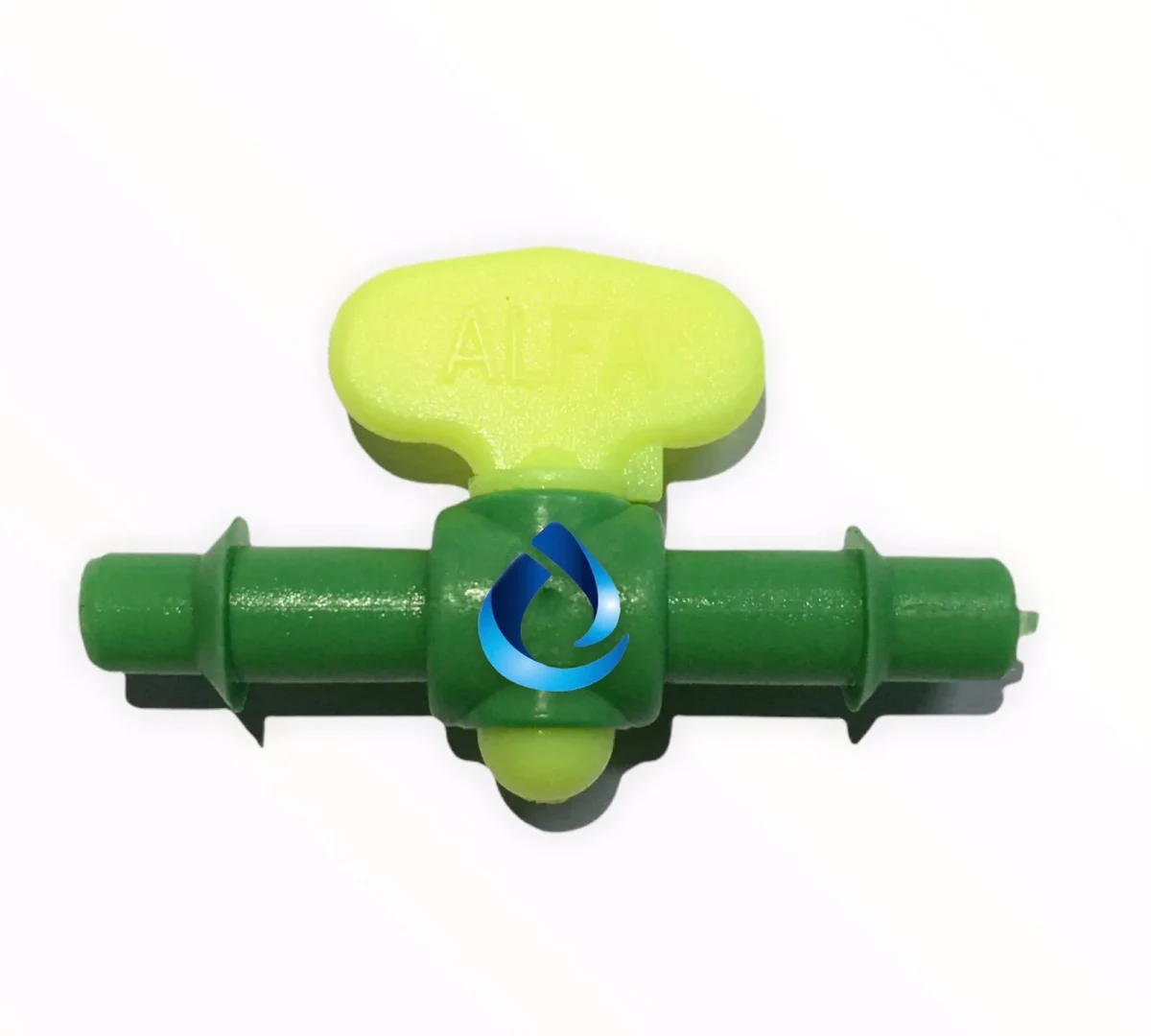

MINI VALVULA 4MM
Miniválvula Capilar de $4\text{ mm}$ - Regulación y Aislamiento Individual
Descripción Técnica de Atributos Materiales, Dinámica de Fluidos y Estructura
Esta pieza de microingeniería hídrica está fabricada bajo estrictas tolerancias dimensionales para asegurar una manipulación suave y un cierre hermético a microescala:
Mecanismo de Cierre de Bola Esférica Miniatura: Aloja en su interior un cilindro u obturador esférico perforado que gira sobre asientos elastoméricos sintéticos. A diferencia de las llaves de aguja o de compresión que obstruyen el paso con turbulencias, este diseño de bola ofrece un paso hidrodinámicamente limpio en apertura total y un corte 100% hermético al flujo.
Microespigas de Inserción Dentada de Alta Fricción (Barb): Ambos terminales de acople presentan aletas troncocónicas invertidas y pulidas. Están geométricamente calibradas para deslizarse con suavidad dentro de microtubos con un diámetro interior de $4.0\text{ mm}$, o para insertarse directamente sobre las perforaciones de $3\text{ mm}$ o $4\text{ mm}$ realizadas en mangueras matrices de Polietileno (PE) de $16\text{ mm}$ o $20\text{ mm}$.
Estructura Inyectada en Poloximetileno (Acetal POM) o Polipropileno Técnico con Filtro UV: Fabricada con polímeros técnicos de alta densidad y gran rigidez estructural. Incorpora aditivos protectores contra la radiación ultravioleta (UV), lo que evita que el plástico se reseque, se cristalice o se quiebre bajo el sol directo de los invernaderos, resiste variaciones térmicas extremas y soporta la conducción de soluciones ácidas o nutrientes (fertirrigación).
Manilla Giratoria Ergonómica de Cuarto de Vuelta ($90^\circ$): Cuenta con una pequeña palanca o mariposa texturada superior que permite operar el emisor con la yema de los dedos de forma rápida y precisa. Al girar $90^\circ$, transiciona instantáneamente entre los estados de apertura y cierre absoluto.
Estanqueidad del Vástago por Ajuste de Compresión: El eje de la manilla está sellado mecánicamente por interferencia plástica o mediante micro-juntas tóricas, impidiendo fugas o filtraciones verticales hacia el exterior debido a los ciclos continuos de apertura y cierre.
Características Principales
Control Individualizado de Emisores: Permite anular o estrangular el caudal de un nebulizador o microjet específico dentro de un invernadero o jardín sin necesidad de apagar el sector completo. Es ideal para aislar puntos de riego donde la planta ha sido retirada o no requiere humectación.
Equilibrio de Presión Manual en Terreno: En líneas capilares largas o con desniveles topográficos, esta miniválvula permite estrangular manualmente el paso en los primeros emisores para forzar que el agua llegue con la presión adecuada a los difusores más alejados, actuando como un regulador de caudal artesanal de alta efectividad.
Instrucciones Técnicas de Instalación, Límites de Presión y Montaje
Para garantizar un acople estanco, evitar el desacople por presión y prolongar la vida útil de la miniválvula de $4\text{ mm}$, ejecute las siguientes prácticas en terreno:
Rango de Presión Dinámica Operativa: Funciona de manera óptima en un rango de presión continua de $1.0\text{ a } 3.0\text{ Bar}$ ($14.5\text{ a } 43.5\text{ PSI}$). Presiones superiores a los $3.5\text{ Bar}$ en combinación con agua muy caliente dentro de invernaderos pueden ablandar el microtubo y provocar el desprendimiento por empuje hidrostático.
Protocolo de Conexión y Montaje de Líneas:
Instalación Intermedia en Microtubo: Corte el microtubo de $4\text{ mm}$ de forma perfectamente perpendicular utilizando una tijera afilada. Presione un extremo del tubo sobre la microespiga de la válvula hasta el tope central, y repita la acción con el otro tramo en la espiga opuesta.
Instalación como Arranque Inicial desde Matriz: Utilizando un punzón sacabocados técnico calibrado de $3\text{ mm}$ o $4\text{ mm}$, perfore la manguera principal de polietileno ($16\text{ mm}$ o $20\text{ mm}$) de manera perpendicular. Inserte una de las espigas de la miniválvula directamente en la perforación hasta escuchar el calce estanco. En la espiga que queda expuesta hacia afuera, conecte el microtubo que alimentará el microjet o nebulizador.
Técnica de Ablandamiento Térmico en Terreno: Si trabaja con microtubos rígidos de polietileno de baja densidad o en mañanas de invierno muy frías donde el vinilo se torna duro al tacto, sumerja la punta del microtubo en agua tibia por 3 segundos. Esto ablandará transitoriamente el polímero, permitiendo una inserción profunda sobre la espiga de $4\text{ mm}$ que se autosellará herméticamente al enfriarse.
Filtración Fina Mandatoria: Debido al diámetro interior sumamente reducido de esta pieza, es de carácter estrictamente obligatorio contar con un sistema de filtración de malla o anillos de mínimo 120 Mallas (130 Micras) —e idealmente 140 Mallas (105 Micras) si alimenta nebulizadores— en el cabezal de control de la matriz para interceptar partículas de arena, óxido o limos que obstruyan el pasaje interno de la válvula.
Especificaciones Técnicas
Tipo de Producto: Miniválvula de paso manual capilar para micro-riego.
Medida Nominal de Conexión: $4\text{ mm}$ (Totalmente compatible con microtubos de $4/7\text{ mm}$ o de $1/4''$).
Mecánica de Cierre: Cuarto de vuelta ($90^\circ$) / Mecanismo de bola esférica.
Tipo de Terminal: Doble microespiga dentada (Barb x Barb de alta retención).
Rango Operativo de Presión: $1.0\text{ a } 3.0\text{ Bar}$.
Material Estructural: Plásticos técnicos de ingeniería (POM / PP) inyectados con aditivos anti-UV.
Color Industrial: Cuerpo negro opaco con manilla de alta visibilidad (generalmente roja, azul o negra).
