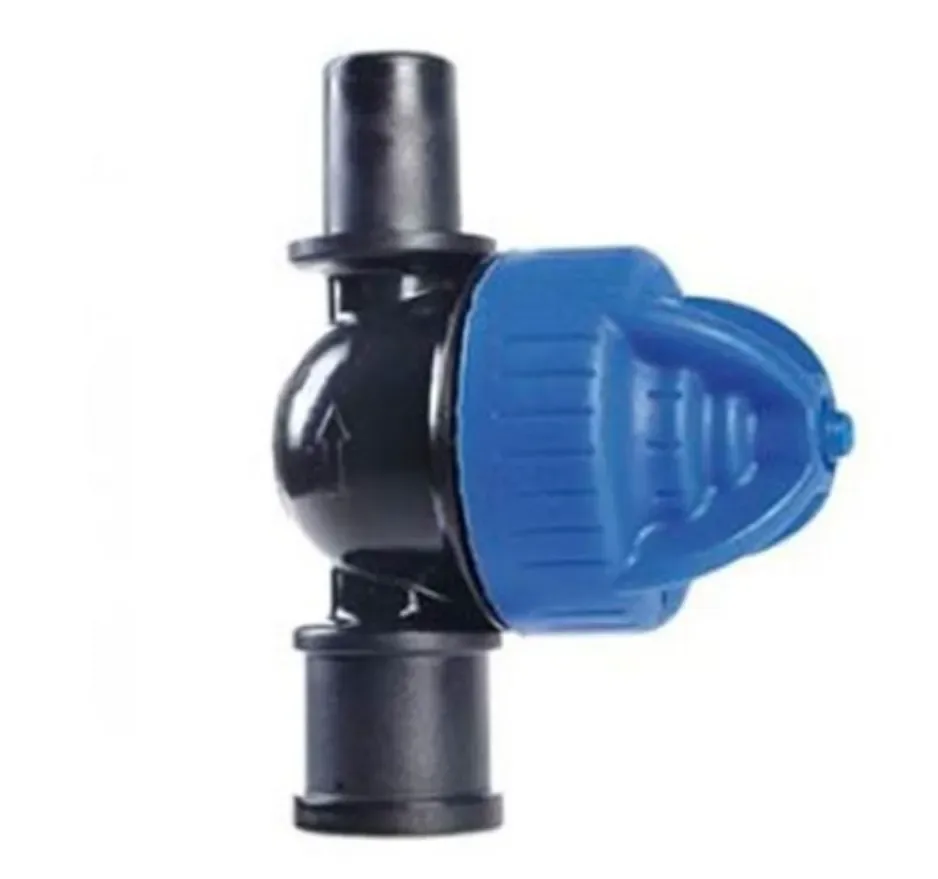

MINI VALVULA ANTIGOTEO LPD FOGGER AQUA
Válvula Antigoteo LPD - Tecnología de Retención para Nebulización
Descripción Técnica de Atributos Materiales, Dinámica de Fluidos y Estructura
Esta pieza de microingeniería hidráulica está fabricada bajo estrictos parámetros de control metrológico para asegurar una repetibilidad perfecta en millones de ciclos mecánicos:
Mecanismo de Pistón Interno con Resorte de Acero Inoxidable Calibrado: Aloja un resorte helicoidal de alta resiliencia acoplado a un émbolo con asiento elastomérico sintético. El resorte mantiene la válvula mecánicamente sellada hasta que la presión del sistema supera un umbral dinámico específico (Presión de Apertura), venciendo la resistencia del muelle y liberando el paso hídrico de forma inmediata.
Mecánica de Cierre Instantáneo (Shut-Off Antidrenaje): Al cortar el suministro de agua desde el cabezal o electroválvula, la presión en la línea aérea decae. En el instante exacto en que la presión desciende por debajo del límite calibrado (Presión de Cierre), el resorte interno empuja el émbolo contra el asiento, bloqueando el paso de fluido. Esto evita que el agua contenida en las mangueras drene por gravedad a través de los nebulizadores más bajos, impidiendo el goteo grueso que daña brotes delicados.
Estructura Inyectada en Polioximetileno (Acetal POM) de Alta Densidad: Fabricada íntegramente en plásticos técnicos de ingeniería con un índice de fricción extremadamente bajo y alta estabilidad dimensional. Incorpora aditivos protectores contra la radiación ultravioleta (UV) y agentes agroquímicos, lo que evita el resecamiento del cuerpo bajo el sol directo de los invernaderos, soporta los choques térmicos y tolera la inyección de nutrientes y ácidos (fertirrigación).
Terminales de Acople Técnico de Conexión Rápida (Macho / Hembra): Configurada típicamente con un extremo de inserción cónica de $4\text{ mm}$ (hilo rápido o espiga espaciada) diseñado para anclarse de forma estanca en el microtubo de vinilo de $4\times7\text{ mm}$, y un extremo de salida liso o de rosca fina diseñado para recibir a presión el cuerpo del Nebulizador Fogger o Mister de Antelco, Aqua o marcas compatibles.
Características Principales
Sincronización Absoluta de Pulsos (Riego Eficiente): Indispensable en sistemas de propagación, enraizamiento de esquejes y control de humedad foliar donde los ciclos duran solo de 3 a 10 segundos. Al impedir que la manguera se vacíe, la línea no acumula aire, logrando que la bruma salga inmediatamente sin la fase previa de "chorro grueso" que causa pudrición radicular (Damping-off).
Desarmado Modular para Inspección: El cuerpo de la miniválvula LPD se divide en dos secciones mediante un acople roscado o de bayoneta. Esto permite al operador inspeccionar el resorte y limpiar el asiento elástico en caso de acumulación de depósitos calcáreos o partículas en suspensión, restituyendo la calibración original de fábrica.
Instrucciones Técnicas de Instalación, Umbrales de Presión y Filtración
Para garantizar el correcto funcionamiento del diafragma, evitar el bloqueo de las boquillas y asegurar la estanqueidad aérea, ejecute el siguiente protocolo de terreno:
Rango de Presión y Umbrales de Calibración Hidráulica (Paso Crítico): Las válvulas LPD operan bajo rangos mecánicos fijos y rigurosos. Dependiendo de la especificación exacta del modelo, los parámetros estándar de Aqua / Antelco se estructuran típicamente bajo los siguientes límites dinámicos:
Presión de Apertura (Línea Presurizada): Requiere un mínimo de $1.5\text{ a } 2.0\text{ Bar}$ ($21.7\text{ a } 29\text{ PSI}$) para abrir el diafragma. Si la bomba o el cabezal de riego no logran superar de forma constante este valor dinámico en la cola de la línea, la válvula no abrirá y el nebulizador quedará inactivo.
Presión de Cierre (Shut-Off): Bloquea de forma automática el flujo cuando la presión cae por debajo de $0.7\text{ a } 0.9\text{ Bar}$ ($10.1\text{ a } 13\text{ PSI}$), reteniendo una columna de agua vertical en la línea de hasta $7\text{ a } 9\text{ metros}$ de altura hidrostática sin registrar fugas.
Secuencia de Montaje Colgante Invertido (Buenas Prácticas):
Perfore de forma perpendicular la manguera matriz aérea de Polietileno (PE) de $20\text{ mm}$ o $25\text{ mm}$ suspendida en el techo del invernadero con un sacabocados técnico de $3\text{ mm}$ o $4\text{ mm}$.
Inserte un conector inicial de doble espiga de $4\text{ mm}$ y acople un tramo precortado de microtubo de vinilo flexible de $4\times7\text{ mm}$ (longitud estándar recomendada de $60\text{ cm}$ para estabilizar la verticalidad).
Instale la Miniválvula Antigoteo LPD en el extremo inferior libre del microtubo, asegurando la orientación correcta del flujo (la flecha indicadora del cuerpo o la base de entrada del resorte debe apuntar hacia abajo).
Acople el Nebulizador Fogger o Mister directamente en la boquilla de salida inferior de la LPD.
Mantenimiento y Purga Inicial de la Red: Antes de montar los nebulizadores y las LPD por primera vez, energice la bomba y haga correr agua a través de las mangueras abiertas para expulsar el polvillo plástico y las virutas generadas por las perforaciones. Esto evitará que los residuos se alojen en los asientos elastoméricos de la válvula antigoteo, lo que provocaría que se traben en posición abierta y goteen.
Filtración Industrial de Resguardo Absoluto: Debido a la alta sensibilidad mecánica del pistón interno y del micro-orificio del fogger, es un requisito de ingeniería mandatorio contar con un sistema de filtración de anillos de alta eficiencia de mínimo 140 Mallas (105 Micras) en el cabezal de control para neutralizar limos, microalgas o arenas que inutilicen el resorte.
Especificaciones Técnicas
Tipo de Producto: Miniválvula de contrapresión antigoteo LPD para nebulización.
Compatibilidad de Medidas: Terminales de inserción y salida para microtubo / emisores de $4\text{ mm}$.
Mecánica Interna: Émbolo de sello por compresión acoplado a resorte de acero inoxidable.
Rango Operativo General de Red: $2.0\text{ a } 4.0\text{ Bar}$ (Presión óptima para romper la gota).
Material del Cuerpo: Polioximetileno (POM / Acetal) inyectado de alta densidad con filtro UV absoluto.
Color Industrial: Cuerpo técnico combinado (generalmente base negra o gris con núcleo de color calibrado según marca).
