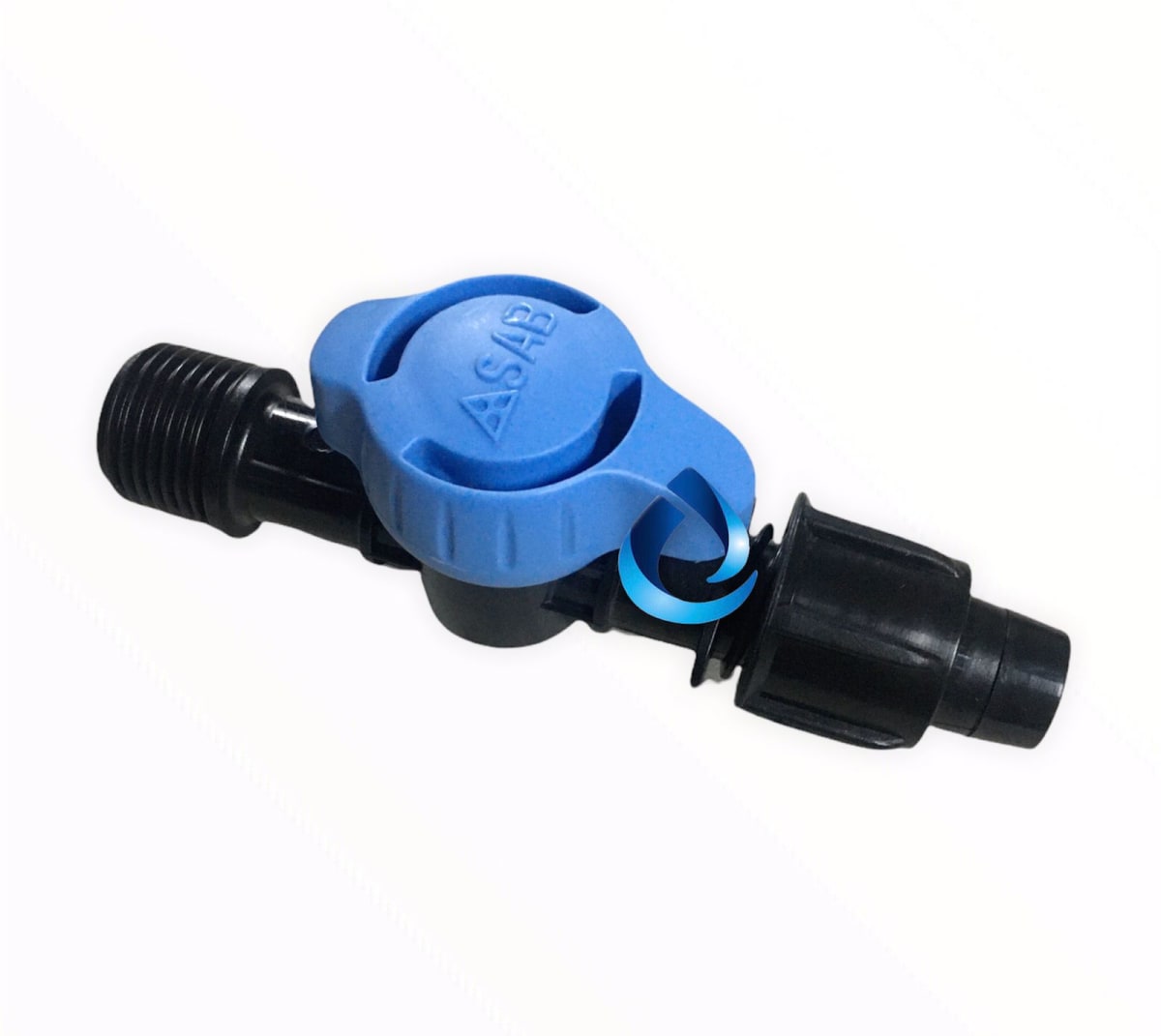

MINI VALVULA CINTA-HE 17MMX1/2 SAB
Miniválvula Técnica SAB Cinta a Hilo Macho de $1/2''$
Descripción Técnica de Atributos Materiales, Dinámica de Fluidos y Estructura
Esta pieza de control hidráulico localizado está inyectada bajo estrictas tolerancias dimensionales para asegurar una óptima sujeción mecánica y una larga vida útil en exteriores:
Mecanismo de Cierre de Bola Esférica de Cuarto de Vuelta ($90^\circ$): Aloja en su núcleo una esfera maciza de baja rugosidad que gira sobre asientos elastoméricos sintéticos de alta resiliencia. Este sistema garantiza un cierre 100% estanco (cero filtración) y un paso hídrico limpio y eficiente en posición de apertura total, disminuyendo la turbulencia y las pérdidas de carga en el inicio de la línea de riego.
Terminal de Conexión para Cinta con Sistema Contratuerca (Tape Nut): El extremo de $17\text{ mm}$ cuenta con una espiga cónica suave sobre la cual se desliza la cinta de goteo, complementada por una tuerca de rosca invertida de gran paso. Al apretar manualmente la tuerca, esta aprisiona firmemente la cinta contra el cuerpo de la válvula, distribuyendo la presión de manera uniforme para evitar fugas laterales por deformación térmica.
Terminal Roscado Macho de $1/2''$ BSP (Hilo Gas): El extremo opuesto incorpora una rosca macho estándar de $1/2''$. Está diseñado para acoplarse directamente sobre terminales hembra en tuberías de PVC, arranques de mangueras Plansa, collares de toma de presión o adaptadores roscados, permitiendo una transición limpia de sistema rígido a flexible.
Estructura Inyectada en Polipropileno de Alta Densidad (PP) con Filtro UV: Fabricada con tecnopolímeros de ingeniería de gran tenacidad y resistencia al impacto. Posee máxima protección contra la radiación ultravioleta (UV), lo que evita el resecamiento, agrietamiento o cristalización del plástico bajo el sol directo en pleno verano, resiste heladas invernales y tolera el paso de soluciones ácidas o fertilizantes (fertirrigación).
Manilla de Control Ergonómica de Alto Torque: Equipada con una mariposa o maneta superior texturada de color contrastante de fácil accionamiento. Su vástago central está sellado mediante juntas tóricas (O-Rings) de caucho sintético nitrílico (NBR), impidiendo fugas verticales hacia el exterior debido al desgaste por uso continuo.
Características Principales
Zonificación y Manejo Independiente de Hileras: Permite aislar líneas de cultivo específicas dentro de un mismo sector para realizar labores de labranza, desinfección, reparación de roturas en la cinta o suspender el riego en sectores donde la siembra aún no se ha ejecutado.
Compatibilidad de Calibre: El extremo Tape Nut de $17\text{ mm}$ está calibrado para ser totalmente compatible con las principales marcas de cinta de goteo del mercado (grosores de pared estándar de 6 mil, 8 mil, 10 mil y 12 mil), asegurando una inserción fluida sin forzar el material.
Instrucciones Técnicas de Instalación, Límites de Presión y Hermeticidad
Para asegurar un montaje correcto, evitar el desprendimiento de la cinta por presión y prolongar la vida útil de la miniválvula, aplique el siguiente protocolo técnico en terreno:
Rango de Presión Dinámica Operativa: Funciona de manera óptima en un rango de presión continua de $0.5\text{ a } 2.5\text{ Bar}$ ($7.2\text{ a } 36\text{ PSI}$). Considere que las cintas de goteo operan generalmente a bajas presiones (típicamente entre $0.7\text{ y } 1.2\text{ Bar}$). Si la presión en la submatriz supera los $2.0\text{ Bar}$, asegure el ajuste de la tuerca para evitar el desacople hidrodinámico.
Protocolo de Montaje y Acople Estanco:
Conexión al Colector (Lado Roscado): Aplique cinta de teflón de alta densidad (mínimo 5 a 6 vueltas) sobre el hilo macho de $1/2''$ en sentido horario. Enrosque firmemente la miniválvula sobre el terminal hembra del collar de toma o fitting de PVC, evitando excesos de torque que puedan trizar la rosca plástica receptora.
Conexión de la Cinta de Goteo: Gire la contratuerca de $17\text{ mm}$ hacia el cuerpo de la válvula para liberar completamente la espiga interna. Corte la cinta de goteo de forma perpendicular ($90^\circ$) y limpia. Introduzca la cinta sobre la espiga hasta que calce a tope en la base plástica. Luego, gire la tuerca en sentido inverso hacia la cinta, apretando firmemente con los dedos hasta lograr la compresión mecánica del tubo.
Mantenimiento Preventivo y Limpieza: En sistemas de riego que utilicen aguas de pozo o de canal con alta carga de sedimentos finos o carbonatos (sarro), accione la manilla manualmente dos o tres veces por temporada para desalojar incrustaciones que puedan dañar los asientos internos de la bola esférica.
Filtración Fina Requerida: Debido a que las cintas de goteo poseen laberintos con pasajes de agua microscópicos propensos a obturaciones, es de carácter mandatorio operar con un sistema de filtración de anillos o malla con una capacidad mínima de 120 Mallas (130 Micras) en el cabezal de control principal.
Especificaciones Técnicas
Tipo de Producto: Miniválvula de paso manual para cinta de goteo.
Medida Nominal de Conexión: $17\text{ mm} \times 1/2''$ Macho (Compatible con cintas de $16/17\text{ mm}$ e hilos BSP de $1/2''$).
Mecánica de Cierre: Cuarto de vuelta ($90^\circ$) / Mecanismo de bola esférica interna.
Tipo de Terminales: Tuerca de compresión (Tape Nut) x Rosca Macho HE (Hilo Exterior).
Rango Operativo de Presión: $0.5\text{ a } 2.5\text{ Bar}$.
Material Estructural: Polipropileno (PP) de alto impacto con aditivos protectores anti-UV.
Color Industrial: Cuerpo negro opaco con tuerca o manilla de alta visibilidad.
