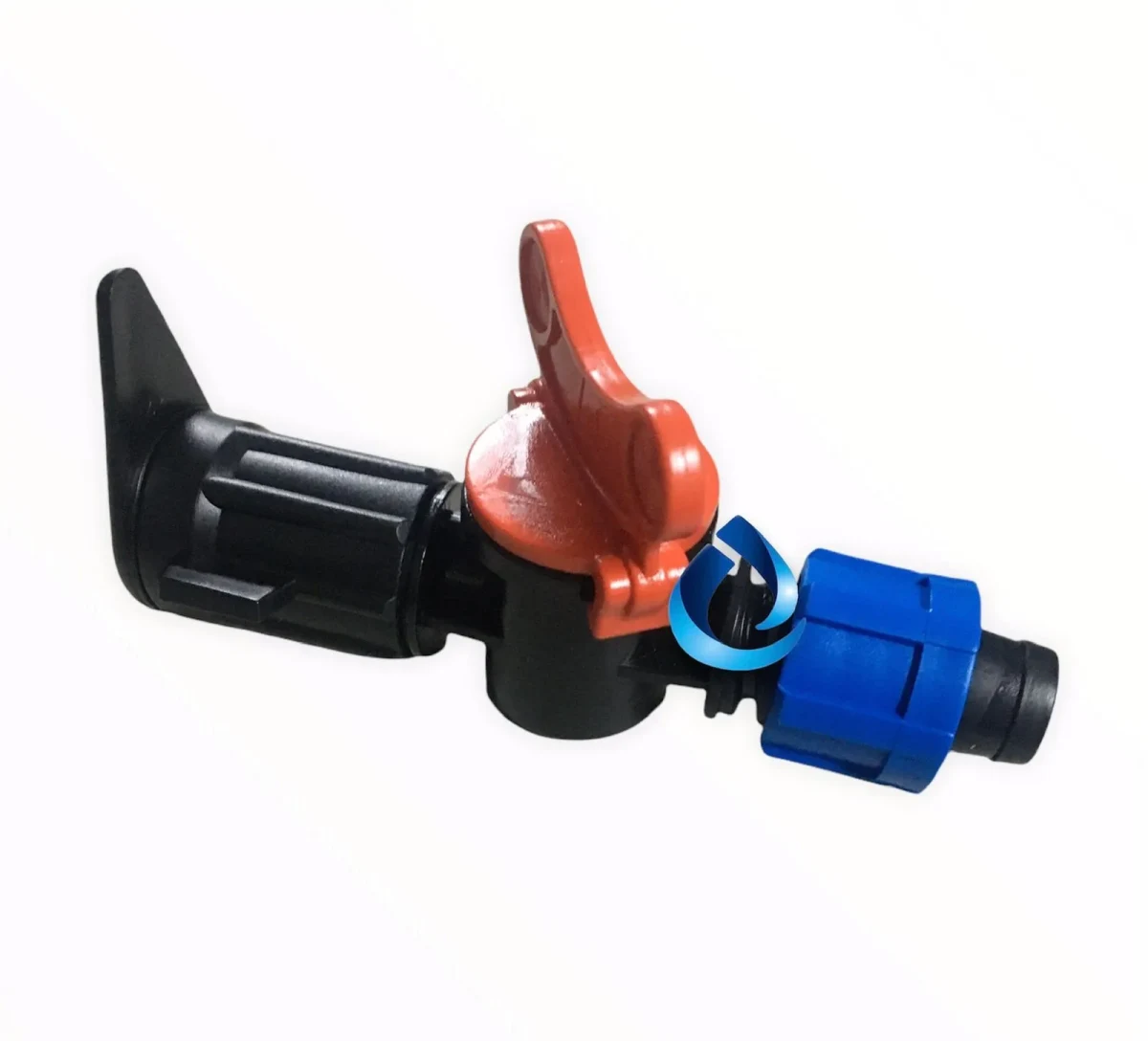

MINI VALVULA CINTA-LAYFLAT 17MMX15MM
Miniválvula Técnica Cinta a Layflat de $17\text{ mm} \times 15\text{ mm}$
Descripción Técnica de Mecánica de Acople, Fluidos y Materiales
Esta llave de paso localizada ha sido desarrollada bajo exigentes parámetros industriales para asegurar un montaje hermético en terreno y una alta tolerancia mecánica:
Terminal de Acople a Layflat por Sistema de Contratoma Inversa ($15\text{ mm}$): Cuenta con una base de espiga cilíndrica de $15\text{ mm}$ equipada con una brida o tuerca mariposa de rosca rápida. Al perforar la manguera Layflat e introducir la base, se gira la contratuerca exterior en sentido horario hacia la manguera, aprisionando firmemente la pared de lona de la Layflat entre la tuerca y la pestaña interna, logrando un sellado hermético por compresión concéntrica.
Terminal de Conexión para Cinta con Sistema Contratuerca (Tape Nut de $17\text{ mm}$): El extremo opuesto incorpora una espiga cónica suave sobre la cual se desliza la cinta de goteo (de grosores habituales entre 6 y 15 milésimas de pulgada o mil), complementada por una tuerca de rosca invertida de gran paso. Al apretar manualmente la tuerca, esta presiona la cinta contra el cuerpo de la válvula, evitando desgarros y fugas por dilatación térmica.
Mecanismo de Cierre de Bola Esférica de Cuarto de Vuelta ($90^\circ$): Aloja en su núcleo una esfera central maciza pulida que gira sobre asientos de teflón (PTFE) o elastómeros sintéticos de alta resiliencia. Este diseño garantiza un cierre 100% estanco (cero filtración) y un paso de fluido hidrodinámicamente limpio en posición abierta, minimizando la turbulencia y las caídas de presión en el inicio de la hilera.
Estructura Inyectada en Polipropileno de Alta Densidad (PP) con Filtro UV: Fabricada íntegramente con tecnopolímeros de ingeniería de gran tenacidad y resistencia mecánica. Posee máxima protección contra la radiación ultravioleta (UV) y agentes agroquímicos, lo que evita el resecamiento, agrietamiento o cristalización del plástico bajo el sol directo en pleno campo, resiste heladas invernales y tolera el paso de soluciones ácidas o fertilizantes (fertirrigación).
Manilla de Control Ergonómica de Alto Torque: Equipada con una pequeña mariposa o maneta superior texturada de fácil accionamiento. El eje de giro incorpora sellos mediante juntas tóricas (O-Rings) de caucho sintético nitrílico (NBR), impidiendo fugas verticales hacia el exterior debido al desgaste por uso continuo.
Características Principales
Manejo Independiente de Hileras de Cultivo: Permite aislar líneas de goteo específicas dentro de un potrero o sector para realizar labores de labranza, desinfección, reparación de roturas en la cinta o suspender el riego en sectores donde la siembra o el trasplante aún no se han ejecutado.
Flexibilidad y Desarme Logístico Extremo: Al utilizarse con manguera Layflat, todo el sistema de riego (matriz y válvulas de arranque) puede ser desinflado, enrollado y retirado del terreno al finalizar la temporada de cosecha, facilitando el paso de maquinaria pesada para la preparación del suelo de la siguiente temporada.
Instrucciones Técnicas de Instalación, Perforación y Límites de Presión
Para garantizar un acople estanco en la lona, evitar el desprendimiento de la cinta por presión y asegurar la vida útil de la miniválvula, aplique el siguiente protocolo técnico en terreno:
Rango de Presión Dinámica Operativa: Funciona de manera óptima en un rango de presión continua de $0.5\text{ a } 2.5\text{ Bar}$ ($7.2\text{ a } 36\text{ PSI}$). Tenga en cuenta que las mangueras Layflat de baja presión y las cintas de goteo operan generalmente en rangos de $0.8\text{ a } 1.5\text{ Bar}$. Presiones por sobre los $3.0\text{ Bar}$ pueden estirar la lona de la Layflat y generar filtraciones en el punto de inserción si las contratuercas no están ajustadas al máximo.
Protocolo de Perforación y Montaje en Manguera Layflat (Paso Crítico):
Extienda la manguera Layflat sobre el terreno y presurícela levemente con agua para que tome su forma cilíndrica natural. Esto asegurará que todas las perforaciones queden alineadas en el eje lateral de la tubería.
Utilice un Perforador Sacabocados para Layflat con un diámetro de corte calibrado de $15\text{ mm}$. Presione de forma perpendicular sobre la lona para cortar un disco limpio y exacto, evitando el uso de cuchillos o navajas que dejen cortes lineales rasgados que terminen por rajar la manguera bajo presión.
Gire la tuerca mariposa del extremo de $15\text{ mm}$ de la miniválvula hacia el centro del cuerpo para exponer las pestañas de inserción.
Doble sutilmente la pestaña de la base plástica e introdúzcala sesgada dentro de la perforación de $15\text{ mm}$ de la Layflat. Una vez adentro, tire de la válvula hacia afuera para que la pestaña asiente contra la cara interior de la lona.
Gire la tuerca mariposa exterior en sentido inverso (hacia la manguera) y apriétela con firmeza manualmente. Esto comprimirá la lona Layflat de forma hermética.
Conexión de la Cinta de Goteo: Gire la contratuerca de $17\text{ mm}$ hacia el cuerpo de la válvula. Corte la cinta de goteo de forma perfectamente perpendicular ($90^\circ$). Introduzca la cinta sobre la espiga hasta que calce a tope en la base plástica. Luego, gire la tuerca en sentido inverso hacia la cinta, apretando con los dedos hasta lograr la compresión mecánica que asegurará la unión.
Filtración y Purga del Colector: Es estrictamente obligatorio contar con un sistema de filtración de anillos o malla de mínimo 120 Mallas (130 Micras) en el cabezal de control. Al terminar de montar todas las válvulas en la Layflat, abra el agua con las colas de las cintas abiertas para purgar la tierra e hilos de lona residuales que hayan entrado durante la perforación en terreno.
Especificaciones Técnicas
Tipo de Producto: Miniválvula de paso manual para arranque de Cinta a manguera Layflat.
Medida Nominal de Conexión: $17\text{ mm} \times 15\text{ mm}$ (Compatible con cintas de $16/17\text{ mm}$ y perforaciones Layflat de $15\text{ mm}$).
Mecánica de Cierre: Cuarto de vuelta ($90^\circ$) / Mecanismo de bola esférica interna.
Tipo de Terminales: Tuerca de compresión para cinta (Tape Nut) x Contratoma expandible de mariposa para Layflat.
Rango Operativo de Presión: $0.5\text{ a } 2.5\text{ Bar}$.
Material Estructural: Polipropileno (PP) de alto impacto inyectado con aditivos protectores anti-UV.
Color Industrial: Cuerpo negro opaco con tuercas o manilla de alta visibilidad.
