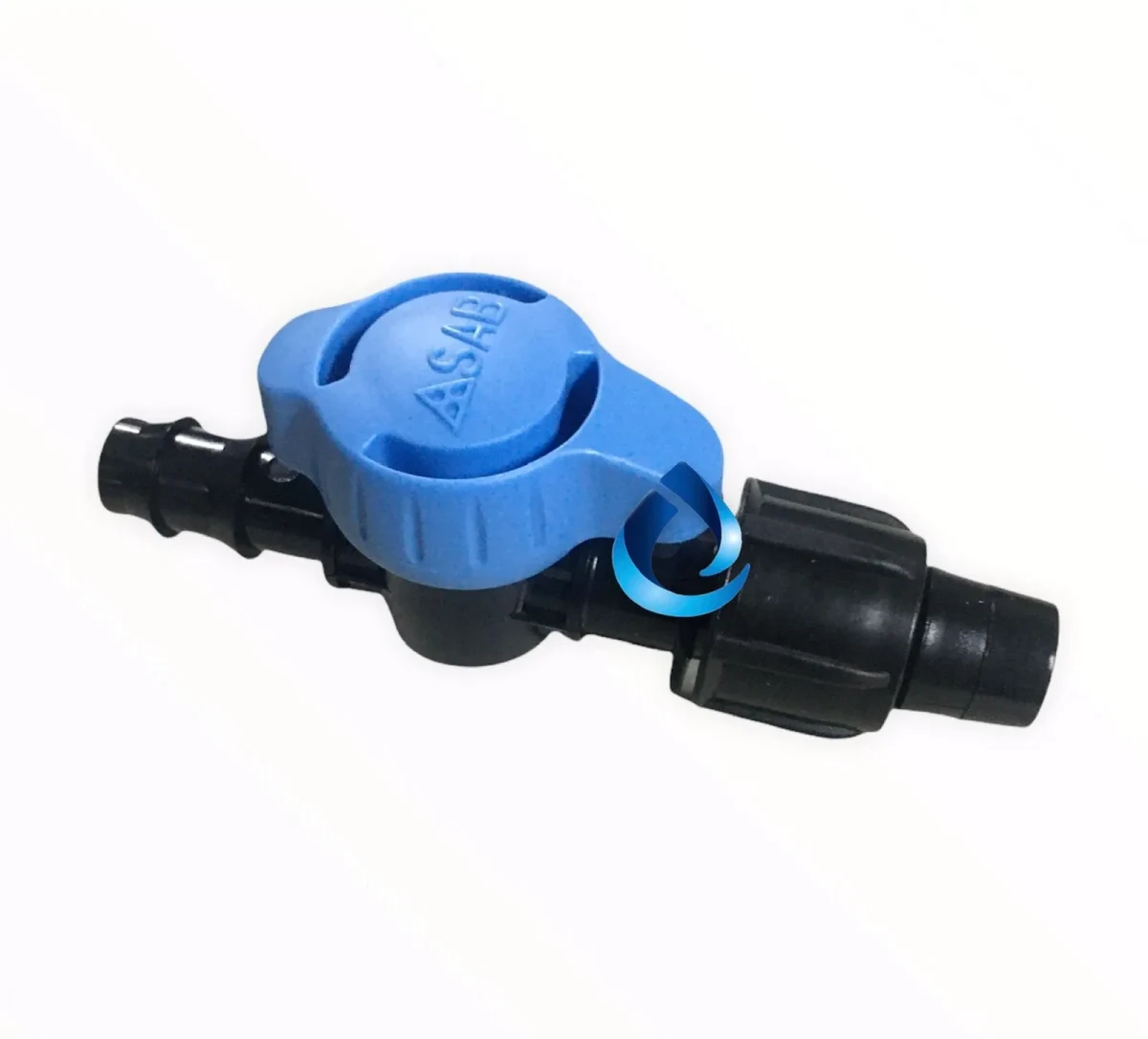

MINI VALVULA PE-CINTA 16MMX17MM
Miniválvula Técnica PE a Cinta de $16\text{ mm} \times 17\text{ mm}$
Descripción Técnica de Atributos Materiales, Mecánica y Fluidos
Esta pieza de control hidráulico localizado está inyectada bajo estrictas tolerancias dimensionales para garantizar un alto rendimiento mecánico en terreno:
Terminal de Inserción Dentada de Alta Retención ($16\text{ mm}$): Cuenta con una microespiga cónica con aletas troncocónicas invertidas y pulidas. Está diseñada para ser introducida a presión en perforaciones realizadas sobre mangueras de polietileno de $16\text{ mm}$, $20\text{ mm}$, $25\text{ mm}$ o superiores, logrando que el polímero de la tubería matriz se contraiga elásticamente sobre el diente plásticos para un sellado hermético por fricción.
Terminal para Cinta con Sistema Contratuerca (Tape Nut de $17\text{ mm}$): El extremo opuesto incorpora una espiga lisa y cónica sobre la cual se desliza la cinta de goteo (de espesores estándar entre 5 y 15 milésimas de pulgada o mil), complementada por una tuerca de rosca invertida de gran paso. Al apretar manualmente la tuerca hacia la cinta, esta queda aprisionada de forma concéntrica contra el cuerpo de la válvula, evitando fugas laterales y protegiendo la pared delgada de la cinta contra desgarros mecánicos.
Mecanismo de Cierre de Bola Esférica de Cuarto de Vuelta ($90^\circ$): Aloja en su núcleo una esfera central maciza pulida que gira sobre asientos elastoméricos sintéticos de alta resiliencia. Este sistema garantiza un cierre 100% estanco (cero filtración) y un paso de fluido hidrodinámicamente limpio en posición abierta, reduciendo las turbulencias y las pérdidas de carga en el inicio de la línea de cultivo.
Estructura Inyectada en Polipropileno de Alta Densidad (PP) con Filtro UV: Fabricada con tecnopolímeros de ingeniería de gran tenacidad. Posee máxima protección contra la radiación ultravioleta (UV) y aditivos anti-químicos, lo que evita la cristalización del plástico bajo el sol directo en pleno campo, resiste variaciones térmicas extremas y tolera la conducción de ácidos o nutrientes foliares (fertirrigación).
Manilla de Control Ergonómica de Alto Torque: Equipada con una mariposa o maneta superior texturada de color contrastante para un accionamiento rápido con los dedos. El vástago o eje de giro incorpora sellos mediante juntas tóricas (O-Rings) de caucho sintético nitrílico (NBR), impidiendo fugas verticales hacia el exterior debido al desgaste por uso continuo.
Características Principales
Zonificación y Manejo Independiente de Hileras: Permite aislar líneas de goteo específicas dentro de un huerto, invernadero o parcela para ejecutar labores de siembra, desinfección, reparación de roturas en la cinta o suspender el riego en sectores donde la planta ya ha sido cosechada, optimizando el uso del agua.
Versatilidad de Montaje: Al combinar una espiga estándar de $16\text{ mm}$ con una salida Tape Nut, elimina la necesidad de utilizar piezas intermedias (como pasamuros, conectores iniciales o golillas de goma adicionales), reduciendo los puntos críticos de potencial filtración en la instalación.
Instrucciones Técnicas de Instalación, Perforación y Límites de Presión
Para asegurar un montaje estanco en la manguera de PE, evitar el desprendimiento de la cinta por presión y prolongar la vida útil de la miniválvula, aplique el siguiente protocolo en terreno:
Rango de Presión Dinámica Operativa: Funciona de manera óptima en un rango de presión continua de $0.5\text{ a } 2.5\text{ Bar}$ ($7.2\text{ a } 36\text{ PSI}$). Tenga en cuenta que las cintas de goteo operan por diseño a bajas presiones (típicamente entre $0.8\text{ y } 1.2\text{ Bar}$). Si la presión en la tubería principal de PE supera los $2.0\text{ Bar}$, asegure el apriete firme de la tuerca para evitar el desacople hidrodinámico.
Protocolo de Perforación y Montaje en la Tubería Matriz (Paso Crítico):
Para mangueras principales de polietileno de riego de $16\text{ mm}$ o $20\text{ mm}$, utilice un Punzón Sacabocados Técnico Calibrado de $3\text{ mm}$ o $4\text{ mm}$. Perfore la manguera de forma perfectamente perpendicular, asegurando un corte limpio y cilíndrico, libre de rebabas plásticas.
Alinee el extremo dentado de $16\text{ mm}$ de la miniválvula con la perforación y presione firmemente con un movimiento longitudinal recto hasta escuchar el calce estanco contra el hombro central.
Consejo práctico para instaladores: Si la manguera principal de polietileno es rígida (cañería plansa) o la instalación se realiza en una mañana fría de invierno, sumerja la zona perforada de la manguera o la espiga de la válvula en agua caliente por 3 segundos para ablandar transitoriamente el polímero, facilitando una inserción profunda y hermética.
Conexión de la Cinta de Goteo: Gire la contratuerca de $17\text{ mm}$ hacia el centro del cuerpo de la válvula para liberar la espiga. Corte la cinta de goteo de forma perfectamente recta ($90^\circ$). Introduzca la cinta sobre la espiga hasta que calce a tope en la base plástica. Luego, gire la tuerca en sentido inverso hacia la cinta, apretando firmemente con los dedos hasta lograr la compresión mecánica de la unión.
Filtración y Purga Obligatoria: Debido a que las cintas de goteo poseen laberintos con pasajes de agua microscópicos propensos a taponamientos, es estrictamente obligatorio contar con un sistema de filtración de anillos o malla de mínimo 120 Mallas (130 Micras) en el cabezal de control de la matriz para retener arenas, limos u óxido.
Especificaciones Técnicas
Tipo de Producto: Miniválvula de paso manual para arranque de Manguera PE a Cinta de goteo.
Medida Nominal de Conexión: $16\text{ mm} \times 17\text{ mm}$ (Compatible con perforaciones en mangueras PE y cintas de goteo de $16/17\text{ mm}$).
Mecánica de Cierre: Cuarto de vuelta ($90^\circ$) / Mecanismo de bola esférica interna.
Tipo de Terminales: Espiga dentada (Barb) x Tuerca de compresión para cinta (Tape Nut).
Rango Operativo de Presión: $0.5\text{ a } 2.5\text{ Bar}$.
Material Estructural: Polipropileno (PP) de alto impacto inyectado con aditivos protectores anti-UV.
Color Industrial: Cuerpo negro opaco con tuerca o manilla de alta visibilidad (generalmente azul, verde o roja).
