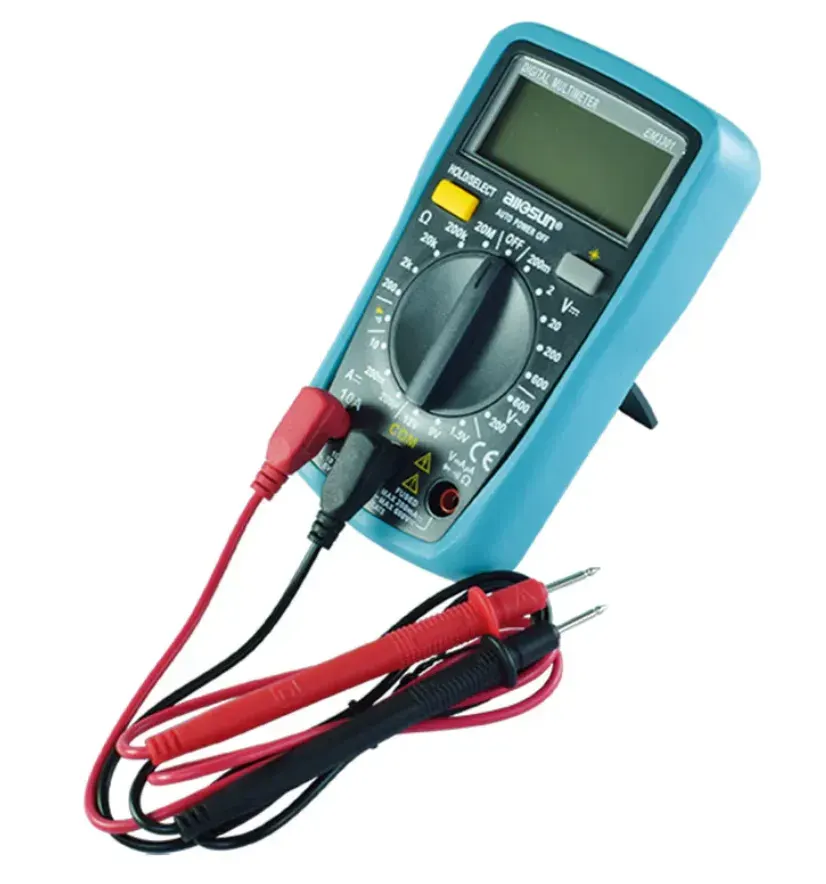

MULTIMETRO DIGITAL AC/DC 300V 10A
Multímetro Digital de $300\text{ V}$ / $10\text{ A}$ - Diagnóstico Eléctrico y Automatización
Descripción Técnica de Atributos Materiales, Electrónica y Seguridad
Este instrumental de medición está ensamblado bajo estrictas tolerancias de conductividad y blindaje para garantizar lecturas exactas y protección al operario en terreno:
Convertidor Analógico-Digital de Alta Resolución y Pantalla LCD: Incorpora un procesador CMOS de bajo consumo que muestrea la señal eléctrica a una tasa promedio de 2 a 3 lecturas por segundo. Transforma las variaciones analógicas de voltaje o corriente en dígitos claros en una pantalla de cristal líquido (LCD) de alta visibilidad, eliminando los errores de paralaje habituales en los antiguos tester de aguja.
Selector Rotativo Multifunción de Alta Resistencia Mecánica: Dispone de una perilla indexada central con contactos internos de aleación de cobre bañado en oro para prevenir la sulfatación. Permite conmutar de manera precisa entre las diferentes magnitudes y rangos de escala (Voltios AC, Voltios DC, Amperios, Ohmios, Continuidad y Test de Diodos), ofreciendo un tope mecánico firme que evita saltos accidentales de escala durante la medición.
Protección Eléctrica por Fusibles de Estado Sólido y Acción Rápida: La entrada dedicada para la medición de corriente de hasta $10\text{ A}$ está resguardada internamente por un fusible cerámico calibrado de soplado rápido. Esto interrumpe el circuito de forma instantánea si el operario comete un error de conexión o sufre una sobrecarga de corriente, protegiendo la placa electrónica madre y la integridad física del usuario.
Zumbador Acústico de Continuidad de Alta Velocidad (Buzzer): La función de prueba de continuidad eléctrica integra un micro-piezoeléctrico que emite un pitido continuo e inmediato cuando la resistencia del circuito testeado es inferior a $30\text{ a } 50\ \Omega$. Esto permite al técnico verificar cableados, buscar cortes de líneas en terreno o rastrear ramales de electroválvulas de forma auditiva, sin necesidad de apartar la vista de las puntas de prueba.
Carcasa de ABS Antichoque con Funda Protectora de Goma sintética: El cuerpo del multímetro está inyectado en plástico ABS de alto impacto, envuelto en una cubierta exterior de elastómero blando (goma) que actúa como amortiguador térmico y mecánico. El diseño absorbe impactos por caídas accidentales sobre radieres o zanjas de riego, proporciona un agarre antideslizante en entornos húmedos y ofrece aislamiento dieléctrico complementario.
Características Principales
Detección Eficiente de Fallas Eléctricas: Es la herramienta fundamental para comprobar si llega voltaje alterno ($220\text{ VAC}$) desde la red de Santiago hacia el transformador de un programador de riego, medir si la salida hacia las electroválvulas entrega los $24\text{ VAC}$ nominales, o verificar el estado de carga de baterías de respaldo de $12\text{ VDC}$.
Puntas de Prueba Técnicas de Alta Flexibilidad: Incluye un par de cables (rojo para positivo/fase y negro para negativo/común) con aislamiento de PVC flexible de alta calidad y terminales de aguja de cobre niquelado. Cuentan con capuchones protectores y empuñaduras con barrera dactilar de seguridad para evitar contactos eléctricos accidentales con los dedos del operador.
Instrucciones Técnicas de Operación, Conexión y Diagnóstico de Componentes
Para asegurar mediciones exactas, evitar daños destructivos en el multímetro y resguardar su seguridad, aplique los siguientes protocolos de conexión en terreno:
Protocolo Crítico para la Medición de Voltaje (Paralelo):
Inserte el cable negro en el borne COM (Común) y el cable rojo en el borne marcado con el símbolo V$\Omega$mA.
Gire el selector rotativo a la zona de Voltaje según corresponda: V~ (AC) para redes domiciliarias o salidas de programadores Rain Bird/Hunter, o V--- (DC) para baterías, transformadores rectificados o fuentes de poder de corriente continua.
Conecte las puntas de prueba en paralelo con el circuito o componente que desea medir (por ejemplo, tocando directamente los dos tornillos de salida de una estación en el programador). El multímetro registrará la diferencia de potencial sin interrumpir el funcionamiento del equipo.
Protocolo Estricto para la Medición de Corriente hasta $10\text{ A}$ (Serie - Paso Crítico):
Aviso de seguridad: Medir corriente requiere que toda la electricidad pase por el interior del multímetro. Nunca conecte las puntas en paralelo a una fuente de voltaje cuando el cable rojo esté en el borne de 10A; esto provocará un cortocircuito directo que destruirá el fusible o dañará el circuito de forma severa.
Mueva el cable rojo al borne especial marcado como 10A. El cable negro permanece en COM.
Gire la perilla a la escala de 10A (AC o DC según el tipo de corriente).
Interrumpa el circuito eléctrico (abra la línea de alimentación) y conecte el multímetro en serie, es decir, intercalado en el cable de alimentación para que la corriente entre por la punta roja, pase por el tester y salga por la punta negra hacia la carga (por ejemplo, para medir el consumo real en Amperios de un solenoide de electroválvula o un extractor de aire).
Diagnóstico de Bobinas de Electroválvulas mediante Resistencia ($\Omega$):
Para verificar si un solenoide de $24\text{ VAC}$ (Rain Bird o similar) está en óptimas condiciones, corte la energía del programador y desconecte los cables de la válvula.
Coloque el cable rojo en el borne V$\Omega$mA, el negro en COM y gire el selector a la escala de resistencia ($200\ \Omega$ o $2\text{ k}\Omega$).
Toque con las puntas de prueba los dos cables de la bobina del solenoide:
Lectura Normal: Debería registrar un valor de resistencia estática de entre $20\text{ y } 60\ \Omega$ (indica que el embobinado de cobre está sano).
Lectura cercana a $0\ \Omega$: Indica un cortocircuito interno; el solenoide quemará el fusible del programador o activará la alarma de la estación.
Lectura "1", "OL" o Infinito: Indica que la bobina interna está cortada o abierta, por lo que la válvula nunca recibirá la energía magnética para abrir el paso de agua y debe ser reemplazada.
Mantenimiento del Instrumental: Si la pantalla LCD comienza a mostrar lecturas tenues o el símbolo de batería baja, reemplace la batería interna (típicamente de $9\text{ V}$ o pilas AAA según la versión) de forma inmediata. Trabajar con una batería desgastada altera la referencia interna del convertidor analógico-digital, provocando errores de lectura hacia arriba que pueden inducir a diagnósticos erróneos en terreno.
Especificaciones Técnicas
Tipo de Producto: Multímetro / Tester digital portátil de baja tensión.
Rango Máximo de Voltaje: $300\text{ V}$ AC / DC (Apto para CAT II / CAT III hasta el límite nominal).
Rango Máximo de Corriente: $10\text{ A}$ AC / DC (Entrada protegida por fusible rápido).
Funciones de Medición: Voltaje AC/DC, Corriente AC/DC, Resistencia ($\Omega$), Continuidad Audible y Test de Diodos.
Tipo de Conexión de Bornes: Conectores tipo Banana hembra de $4\text{ mm}$ embutidos de seguridad.
Alimentación del Equipo: Batería estándar reemplazable (incluida).
Color Industrial: Cuerpo de alta visibilidad (generalmente amarillo, rojo o negro con protector texturado).
