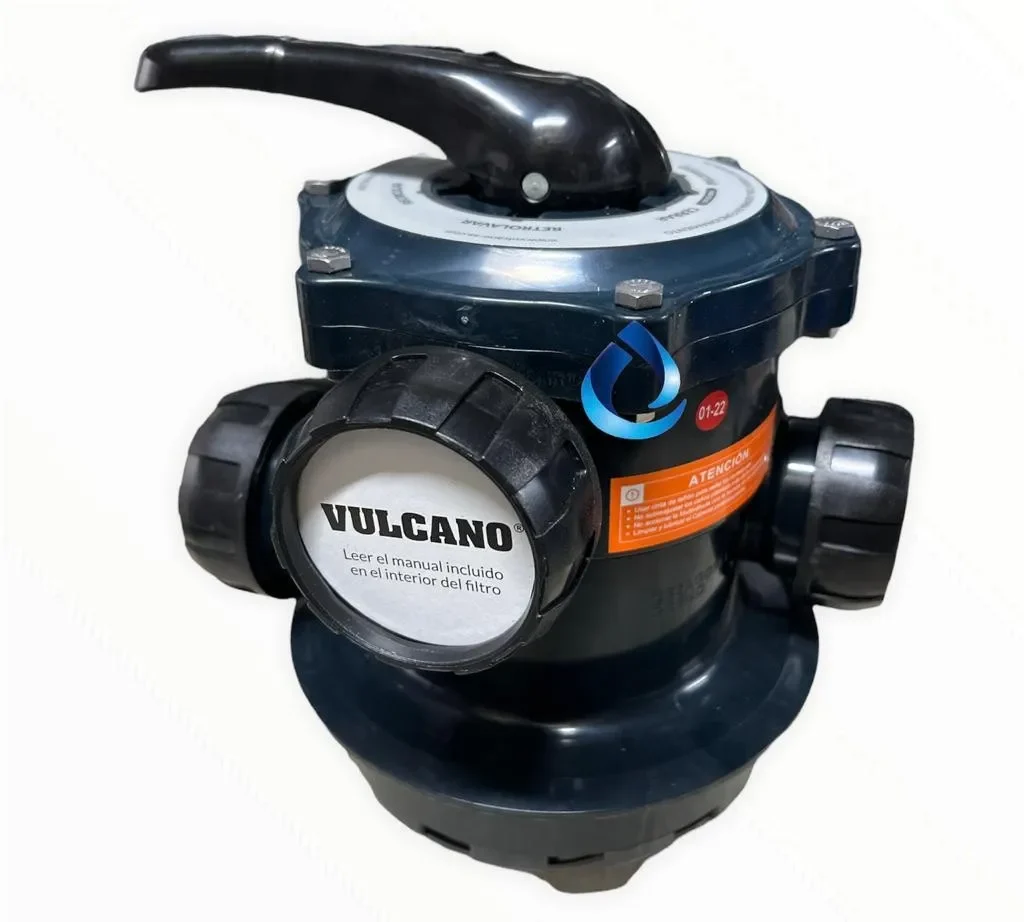

MULTIVALVULA M/NUEVO VULCANO 6 VIAS
Multiválvula Vulcano Modelo Nuevo - Control Hidráulico de 6 Vías
Descripción Técnica de Atributos Materiales, Dinámica de Fluidos y Estructura
Esta pieza de ingeniería hídrica está fabricada bajo estrictas tolerancias dimensionales para asegurar una conmutación estanca y una alta resistencia a la fatiga mecánica:
Estructura Inyectada en Plástico de Ingeniería ABS con Filtro UV: Todo el cuerpo exterior y la tapa superior están fabricados en ABS (Acrilonitrilo Butadieno Estireno) virgen de alto impacto. Este polímero proporciona máxima rigidez estructural para soportar golpes de ariete mecánicos, resistencia absoluta a la corrosión provocada por agentes químicos (cloro, alguicidas, clarificadores, sal en sistemas de cloración salina) y protección contra la degradación por radiación ultravioleta.
Sello de Asentamiento Interno Tipo Estrella de Caucho Sintético: Aloja en la base del cuerpo una junta elastomérica plana con geometría de estrella (junta desviadora multi-vía). Al presionar la palanca hacia abajo, el rotor se separa de esta junta para girar libremente; al soltarla en la posición deseada, un potente resorte helicoidal de acero inoxidable empuja el rotor contra la estrella de caucho, logrando un sellado por compresión estanca de $360^\circ$ que impide la intercomunicación interna de flujos y filtraciones hacia el desagüe.
Conexiones Hidráulicas Roscadas de $1\ 1/2''$ Hembra BSP: Cuenta con tres bocas de acople técnico con rosca interior estándar de $1\ 1/2''$ marcadas con nomenclatura industrial en relieve (BOMBA / PISCINA / DESAGÜE o PUMP / RETURN / WASTE), diseñadas para recibir terminales con hilos machos de PVC, garantizando un paso de agua limpio y con bajas pérdidas de carga por fricción.
Palanca de Accionamiento Ergonómica con Traba de Seguridad: La manilla superior metálica o de ABS reforzado cuenta con un pasador que calza de forma exacta en los seis canales indexados de la tapa superior. Esto proporciona un tope mecánico indexado para cada una de las 6 funciones, evitando que la válvula quede en una posición intermedia o descentrada que rasgue la junta de goma interna bajo presión.
Visor de Líquido Transparente (Ojo de Buey Decantador): Incorpora un pequeño tapón acrílico transparente roscado en la línea de salida que conecta hacia el desagüe. Permite al operador inspeccionar visualmente la turbiedad, color y cantidad de partículas en suspensión del agua durante los ciclos de lavado y enjuague, determinando con total precisión matemática el momento exacto en que el interior del filtro de cuarzo ha quedado limpio sin desperdiciar agua útil.
Características Principales
Mantenimiento Simplificado "Modelo Nuevo": Su sistema de unión superior permite remover la tapa técnica retirando de forma limpia los pernos perimetrales o la gran tuerca de compresión plástica (según la sub-versión exacta del lote de fabricación Vulcano). Esto permite reemplazar el O-ring perimetral de la tapa, el resorte o la junta de estrella interior desgastada sin necesidad de cortar las tuberías de PVC soldadas a las bocas inferiores.
Versatilidad de Montaje: Configurada bajo el estándar industrial para filtros Vulcano, adaptándose de forma milimétrica tanto en el cuello superior de los tanques mediante clamps de acople rápido, como en configuraciones de conexiones laterales (side mount) según el modelo de filtro instalado en la caseta técnica.
Operación del Dial Técnico: Las 6 Posiciones Hidráulicas y sus Flujos
Para operar el sistema de manera eficiente y segura, es fundamental comprender la dinámica de fluidos interna que ocurre en cada una de las 6 vías indexadas:
FILTRADO (Filter): Es la posición de régimen continuo y normal del sistema. El agua captada por los skimmers y el dreno de fondo por la bomba ingresa a la multiválvula, es empujada verticalmente de arriba hacia abajo a través de la masa de arena de cuarzo (donde quedan retenidas las impurezas) y regresa cristalina hacia los retornos de la piscina.
LAVADO (Backwash): Invierte el sentido del flujo hídrico dentro del filtro. El agua ingresa desde la base inferior del filtro hacia arriba, agitando y expandiendo mecánicamente el lecho de arena para desprender el polvillo, retenciones orgánicas y suciedad acumulada. El agua sucia resultante es desviada de forma directa hacia la vía de DESAGÜE. (Debe ejecutarse cuando el manómetro del filtro indique una saturación de presión).
ENJUAGUE (Rinse): Se ejecuta estrictamente después del proceso de Lavado durante 30 a 60 segundos. Restablece el sentido normal del flujo (de arriba hacia abajo) para reacomodar y compactar la arena de cuarzo en el fondo del estanque, enviando las micropartículas residuales sucias remanentes en las cañerías directamente al DESAGÜE, evitando que retornen y enturbien el agua de la piscina.
RECIRCULACIÓN (Recirculate): El flujo de agua proveniente de la bomba ingresa a la multiválvula y es desviado directamente de vuelta a los retornos de la piscina sin pasar por el interior del filtro (by-pass hídrico). Es la posición técnica obligatoria para disolver de forma homogénea productos químicos de alto impacto, operar cloradores rápidos o mover el agua cuando el filtro no contiene arena de cuarzo.
DESAGÜE / VACIADO (Waste): El agua succionada por la bomba (idealmente utilizando el limpiafondos o barredera de forma lenta para aspirar sedimentos pesados, algas muertas o decantados por el uso de floculante) pasa directamente por el interior de la multiválvula hacia el ramal de DESAGÜE sin ingresar al filtro, previniendo la contaminación severa del lecho de arena limpia.
CERRADO (Closed): Bloquea de forma absoluta el paso de agua en todas las vías internas de la válvula. Se utiliza exclusivamente como barrera hidráulica de seguridad para aislar el estanque del filtro durante las labores de limpieza del canastillo de la bomba, apertura del prefiltro o mantenciones mecánicas en el cabezal de control, impidiendo el retorno de agua por gravedad desde la piscina.
Instrucciones Técnicas de Instalación, Límites de Presión y Protocolo de Seguridad
Para evitar roturas estructurales en el cuerpo de ABS, resguardar la vida útil de los sellos elastoméricos y garantizar la estanqueidad, aplique estrictamente el siguiente protocolo técnico en terreno:
Rango de Presión Dinámica Operativa y Alivio: Funciona de manera óptima en un rango de presión continua de $0.5\text{ a } 1.5\text{ Bar}$ ($7.2\text{ a } 21.7\text{ PSI}$). La presión de trabajo máxima de seguridad es de $2.5\text{ Bar}$ ($36.2\text{ PSI}$). Presiones superiores combinadas con arranques bruscos de motores de alta potencia ($1.5\text{ HP}$ o $2.0\text{ HP}$) pueden trizar el chasis de ABS o deformar la tapa superior.
REGLA DE ORO DE SEGURIDAD ABSOLUTA (Paso Crítico Mandatorio):
AVISO TÉCNICO VITAL: NUNCA, BAJO NINGUNA CIRCUNSTANCIA, MODIFIQUE O GIRE LA POSICIÓN DE LA PALANCA DE LA MULTIVÁLVULA MIENTRAS LA MOTOBOMBA ESTÉ ENCENDIDA. Operar el dial con flujo dinámico en movimiento genera un golpe de ariete hidráulico instantáneo severo que rasga, desaloja o destruye la junta de estrella interna de caucho, provocando que la válvula quede filtrando agua al desagüe permanentemente en modo Filtrado. El protocolo correcto es: Apagar la bomba $\rightarrow$ Presionar y girar la palanca $\rightarrow$ Encender la bomba.
Protocolo de Sellado de Roscas de $1\ 1/2''$: Al conectar los terminales de PVC sobre las bocas roscadas hembra de la multiválvula, aplique cinta de teflón de alta densidad (mínimo 12 a 15 vueltas) sobre el hilo macho en sentido horario. Enrosque firmemente con la mano y otorgue un ajuste final de máximo un cuarto de vuelta con llave de fuerza. Evite el uso de adhesivos plásticos para PVC (vinilíticos) en los hilos o un exceso de torque mecánico, ya que esto expandirá y trizará de forma irreparable las bocas del cuerpo de ABS.
Uso Adecuado de la Posición CERRADO: Nunca encienda la motobomba si la multiválvula se encuentra posicionada en la opción CERRADO. Al no tener ninguna vía de escape para el fluido, la presión hidrodinámica se elevará instantáneamente a niveles críticos, destruyendo el sello de la bomba, reventando las uniones americanas o quebrando la tapa superior de la multiválvula.
Especificaciones Técnicas
Tipo de Producto: Multiválvula selectora rotativa de 6 vías para filtros de piscina.
Modelo Industrial: Modelo Nuevo (Fijación de tapa optimizada / Repuestos estandarizados).
Compatibilidad de Filtros: Filtros de cuarzo Vulcano modelos VC-10, VC-20, VC-30, VC-50 y VC-100.
Medida Nominal de Conexiones: $1\ 1/2''$ Hembra BSP ($50\text{ mm}$ exterior de cañería de PVC mediante terminal).
Número de Posiciones Operativas: 6 Vías indexadas + Posición de descanso invernal (Winterize).
Rango Máximo de Presión de Régimen: $2.0\text{ Bar}$.
Material del Cuerpo y Tapa: ABS inyectado de alta densidad con aditivos protectores anti-UV.
Material del Muelle Interno: Acero inoxidable de alta elasticidad y resiliencia química.
