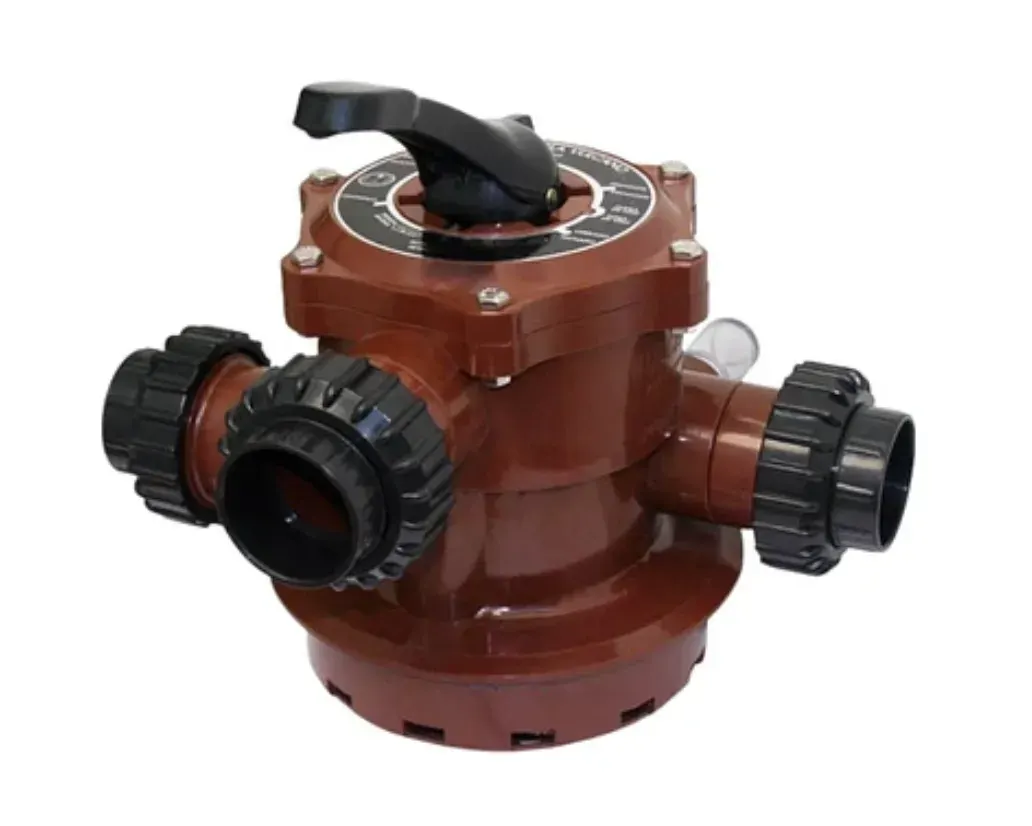

MULTIVALVULA MARRON VULCANO 6 VIAS
Operación del Dial Técnico: Las 6 Posiciones Hidráulicas y sus Flujos
La distribución de los flujos interiores se comanda desplazando la palanca indexada en las seis estaciones del cabezal, operando de la siguiente manera:
FILTRADO (Filter): Es la posición de régimen normal. El agua succionada por la motobomba desde los skimmers o dreno ingresa al cabezal, desciende a través de la masa de arena de cuarzo (donde se retienen las impurezas) y retorna limpia y filtrada hacia la piscina.
LAVADO (Backwash): Invierte la dirección del fluido dentro del tanque. El agua entra por los colectores del fondo del filtro hacia arriba, agitando mecánicamente la arena para desprender el polvillo y detritos acumulados. El agua residual turbia es evacuada directamente por la vía de DESAGÜE.
ENJUAGUE (Rinse): Ciclo obligatorio de 30 a 60 segundos que se ejecuta estrictamente después del lavado. Restablece el sentido normal del flujo (de arriba hacia abajo) para reacomodar y compactar el lecho de cuarzo en el fondo del estanque, desviando las micropartículas sucias remanentes al DESAGÜE para evitar que entren a la piscina.
RECIRCULACIÓN (Recirculate): El caudal de agua ingresa a la multiválvula y es desviado de forma directa hacia los retornos de la piscina sin pasar por el interior del filtro (by-pass hídrico). Es la posición técnica requerida para homogeneizar cloro shock, alguicidas o mover el agua ante trabajos de mantenimiento del lecho filtrante.
DESAGÜE / VACIADO (Waste): El agua aspirada (generalmente con el limpiafondos de forma pausada para remover sedimentos pesados o algas muertas tras la aplicación de clarificante) pasa directamente por el interior de la multiválvula hacia el ramal de DESAGÜE sin tocar la arena, evitando colmatar o contaminar el filtro.
CERRADO (Closed): Bloquea por completo el paso de agua en todas las vías internas. Se utiliza únicamente como barrera hidráulica de aislamiento para abrir el prefiltro de la bomba, limpiar el canastillo de pelos o realizar reparaciones mecánicas, evitando el retorno de agua por gravedad.
Instrucciones Técnicas de Instalación, Límites de Presión y Protocolo de Seguridad
Para garantizar un montaje óptimo, evitar fisuras en las bocas roscadas y resguardar la vida útil de los componentes internos, aplique el siguiente protocolo técnico en terreno:
Límites de Presión y Régimen de Trabajo: Opera de manera segura en un rango continuo de $0.5\text{ a } 1.5\text{ Bar}$ ($7.2\text{ a } 21.7\text{ PSI}$). La presión de prueba o pico máximo de seguridad es de $2.5\text{ Bar}$ ($36.2\text{ PSI}$). Presiones superiores combinadas con el arranque de bombas de gran caballaje ($1.5\text{ HP}$ o más) pueden trizar la carcasa de ABS o deformar la tapa.
REGLA DE ORO DE SEGURIDAD ABSOLUTA (Paso Crítico Mandatorio):
AVISO TÉCNICO VITAL: NUNCA, BAJO NINGUNA CIRCUNSTANCIA, MODIFIQUE O GIRE LA POSICIÓN DE LA PALANCA DE LA MULTIVÁLVULA MIENTRAS LA MOTOBOMBA ESTÉ ENCENDIDA. Cambiar la posición con el motor en marcha genera un golpe de ariete hidráulico instantáneo que desaloja, deforma o corta los tabiques de la junta de estrella interna de caucho, provocando que el agua se filtre permanentemente hacia el desagüe en modo de Filtrado. El protocolo correcto es: Apagar la bomba $\rightarrow$ Presionar y girar la palanca $\rightarrow$ Encender la bomba.
Protocolo de Sellado de Roscas de $1\ 1/2''$: Al acoplar los terminales de PVC sobre las bocas roscadas hembra de la multiválvula marrón, aplique únicamente cinta de teflón de alta densidad (mínimo 12 a 15 vueltas) sobre el hilo macho en sentido horario. Enrosque a mano y dé un ajuste final suave de un cuarto de vuelta con llave de torque. Evite el uso de adhesivos plásticos de PVC o un torque excesivo, ya que expandirán y trizarán de forma irreparable las entradas de ABS.
Uso Adecuado de la Opción CERRADO: Nunca encienda la motobomba si la multiválvula se encuentra en la posición CERRADO. Al no tener una vía de escape para el fluido, la presión hidrodinámica se elevará instantáneamente a niveles críticos, destruyendo los sellos de la bomba, reventando las uniones americanas o quebrando el cabezal de ABS.
Especificaciones Técnicas
Tipo de Producto: Multiválvula selectora rotativa de 6 vías para filtros de piscina.
Modelo Industrial: Línea Tradicional Clásica (Fijación de tapa por pernos perimetrales).
Compatibilidad de Filtros: Filtros de arena de cuarzo Vulcano modelos VC-10, VC-20, VC-30, VC-50 y VC-100.
Medida Nominal de Conexiones: $1\ 1/2''$ Hembra BSP ($50\text{ mm}$ exterior de cañería de PVC mediante terminal).
Número de Posiciones Operativas: 6 Vías indexadas con canales de traba.
Rango Máximo de Presión de Régimen: $2.0\text{ Bar}$.
Material del Cuerpo y Tapa: ABS inyectado de alta densidad color Marrón (Café).
Material de la Tornillería: Acero inoxidable de alta resistencia a la tracción y corrosión.
