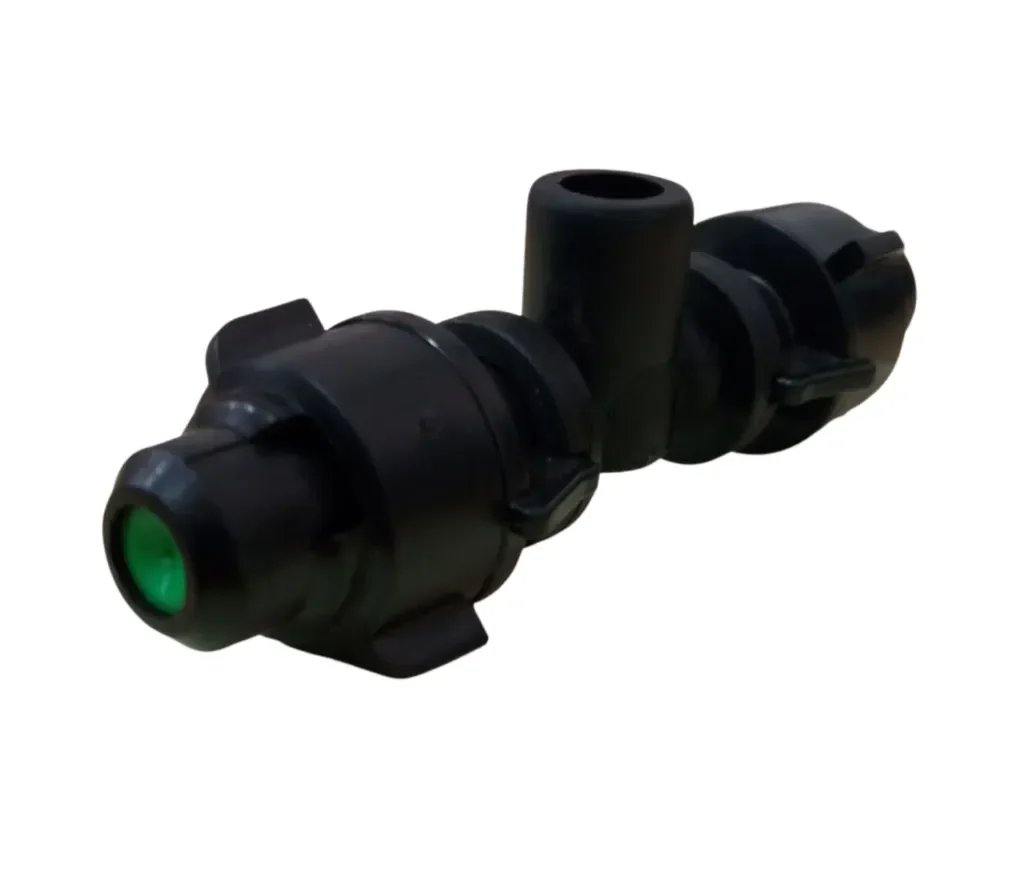

NEBULIZADOR FOGGER 2 BQ 14 L/HR AQUA
Nebulizador Fogger 2 Boquillas - $14\text{ L/h}$
Descripción Técnica de Arquitectura Mecánica, Dinámica de Fluidos y Materiales
Este emisor de alta eficiencia está inyectado bajo estrictas tolerancias dimensionales para asegurar una descarga simétrica y una atomización homogénea sin caídas de presión laterales:
Inyección en Polímeros Técnicos Libres de Fatiga con Filtro UV: Fabricado con plásticos de ingeniería virgenes de alta resistencia (Polioximetileno - POM y Polipropileno) estabilizados contra la radiación ultravioleta. Su formulación molecular evita la cristalización plástica bajo el sol directo de la Región Metropolitana, soporta la abrasión interna por partículas y tolera la conducción de productos químicos disueltos (nutrientes, ácidos de limpieza o insecticidas).
Cámaras Gemelas de Vórtice de Flujo Turbulento: Cada una de las dos boquillas cuenta con canales internos dispuestos geométricamente en espiral. El agua es acelerada centrífugamente a alta velocidad antes de salir por los orificios de descarga, generando una turbulencia mecánica que rompe el fluido en millones de microgotas perfectamente simétricas, lo que evita que las sales minerales del agua se depositen y tapen la salida.
Distribución Bidireccional Simétrica de Opuestos ($180^\circ$): Las dos boquillas están dispuestas en un eje horizontal opuesto, proyectando la neblina hacia ambos lados en un patrón plano-horizontal. Esto duplica el ancho de cobertura ambiental respecto a los nebulizadores de una sola salida, logrando una mezcla térmica más rápida con el aire seco circundante.
Diseño de Tapa Roscada Intercambiable y Desarmable: El cabezal doble permite desenroscar las boquillas de forma manual y limpia en terreno. Esto facilita las labores de inspección visual, purga de sedimentos o limpieza preventiva por acumulación de carbonato de calcio (sarro) sin necesidad de desmontar el cuerpo de la línea principal de riego.
Conexión de Entrada Cónica de Alta Presión: Su base incorpora un terminal de espiga o conector rápido cónico de $4\text{ mm}$ diseñado para insertarse de manera estanca a presión sobre microtubos técnicos o acoplarse directamente a las válvulas de paso antigoteo (LPD), resistiendo los ciclos continuos de encendido y apagado de las bombas de alta presión.
Características Principales
Enfriamiento Evaporativo de Alto Rendimiento: Diseñado para instalación aérea invertida (colgante). Al situarse en la parte superior del recinto, las microgotas descienden flotando en el aire y se evaporan por completo antes de tocar el suelo o humedecer en exceso el cultivo, logrando reducir la temperatura ambiental entre $4^\circ\text{C y } 8^\circ\text{C}$ al absorber el calor sensible del entorno.
Sistemas de Humidificación Industrial (Mist): Ideal para invernaderos automatizados de propagación, germinación de semillas delicadas, producción de hongos o cámaras de climatización que exigen mantener niveles estables de humedad relativa por sobre el 80% sin generar anoxia o encharcamientos en las bandejas de cultivo.
Instrucciones Técnicas de Instalación, Rangos de Presión y Cableado Hidráulico
Para lograr una nebulización perfecta, evitar el goteo residual que daña las raíces y mantener operando el sistema dentro de sus rangos mecánicos seguros, aplique el siguiente protocolo en terreno:
Rango de Presión Operativa Dinámica (Paso Crítico Mandatorio):
Presión de Trabajo Óptima: Requiere una presión constante de $3.0\text{ a } 4.0\text{ Bar}$ ($43.5\text{ a } 58.0\text{ PSI}$) medida directamente en la boquilla.
Nota de Ingeniería: Si la presión hidrodinámica en la línea baja de los $2.5\text{ Bar}$ ($36.2\text{ PSI}$), las cámaras de vórtice perderán velocidad centrífuga. El nebulizador comenzará a gotear y chorrear agua en forma líquida en lugar de proyectar neblina, inundando de forma localizada las plantas y perdiendo por completo el efecto de enfriamiento evaporativo.
Uso Obligatorio de Válvula Antigoteo (LPD): Se recomienda instalar siempre el fogger doble acoplado a una válvula antigoteo de alta presión (Leakage Prevention Device). Esta micro-válvula mecánica retiene el paso de agua hasta que la línea alcance los $3.0\text{ Bar}$, logrando que todas las boquillas del invernadero se abran en el mismo segundo. Al apagar la bomba, la válvula LPD corta el paso de agua de forma instantánea al bajar de $1.5\text{ Bar}$, evitando el goteo residual sobre los cultivos y manteniendo las tuberías precargadas a presión para el siguiente ciclo.
Metodología de Montaje y Espaciamiento Hidráulico en Terreno:
Perfore la manguera de polietileno matriz (de $16\text{ mm}$ o $20\text{ mm}$) utilizando un perforador sacabocados técnico de $3\text{ mm}$ o $4\text{ mm}$ limpio y libre de rebabas plásticas.
Conecte un tramo de microtubo de $4\text{ mm}$ de PVC flexible acoplado a una estaca pesada colgante con estabilizador para que el fogger doble cuelgue perfectamente vertical y las boquillas proyecten la neblina de forma horizontal simétrica.
Espaciamiento sugerido: Distanciar los foggers dobles entre $1.2\text{ y } 1.8\text{ metros}$ entre sí a lo largo de la línea lateral, y mantener una separación máxima de $2.0\text{ metros}$ entre líneas paralelas para asegurar un traslape uniforme del micro-rocío suspendido.
Filtración Exigida contra Obstrucciones: Debido a los micro-orificios de salida calibrados para dar $7\text{ L/h}$ por lado, es estrictamente obligatorio instalar un sistema de filtración de malla o anillos de mínimo 120 Mesh (130 micras) en la cabecera de control del sistema. El agua con sedimentos, óxidos o arenas finas obstruirá las boquillas de forma inmediata, alterando el patrón de dispersión lateral.
Especificaciones Técnicas
Tipo de Producto: Microaspersor nebulizador estático de alta presión bidireccional (Fogger 2 salidas).
Caudal Nominal Combinado: $14\text{ Litros por hora}$ ($14\text{ L/h}$) a una presión constante de $3.5\text{ Bar}$ ($7\text{ L/h}$ por boquilla).
Número de Salidas / Boquillas: 2 Boquillas de descarga opuesta a $180^\circ$.
Color Identificatorio Técnico: Cuerpo Aqua (Celeste / Azul claro) para identificación rápida de caudal.
Rango Operativo de Presión: $2.5\text{ Bar}$ a $4.5\text{ Bar}$.
Diámetro de Cobertura Promedio: Aproximadamente $1.2\text{ a } 1.5\text{ metros}$ de ancho total (instalado de forma invertida a una altura de $2.0\text{ metros}$ del suelo).
Conexión de Entrada: Conector rápido de presión cónico de $4\text{ mm}$ (Espiga / Barb).
