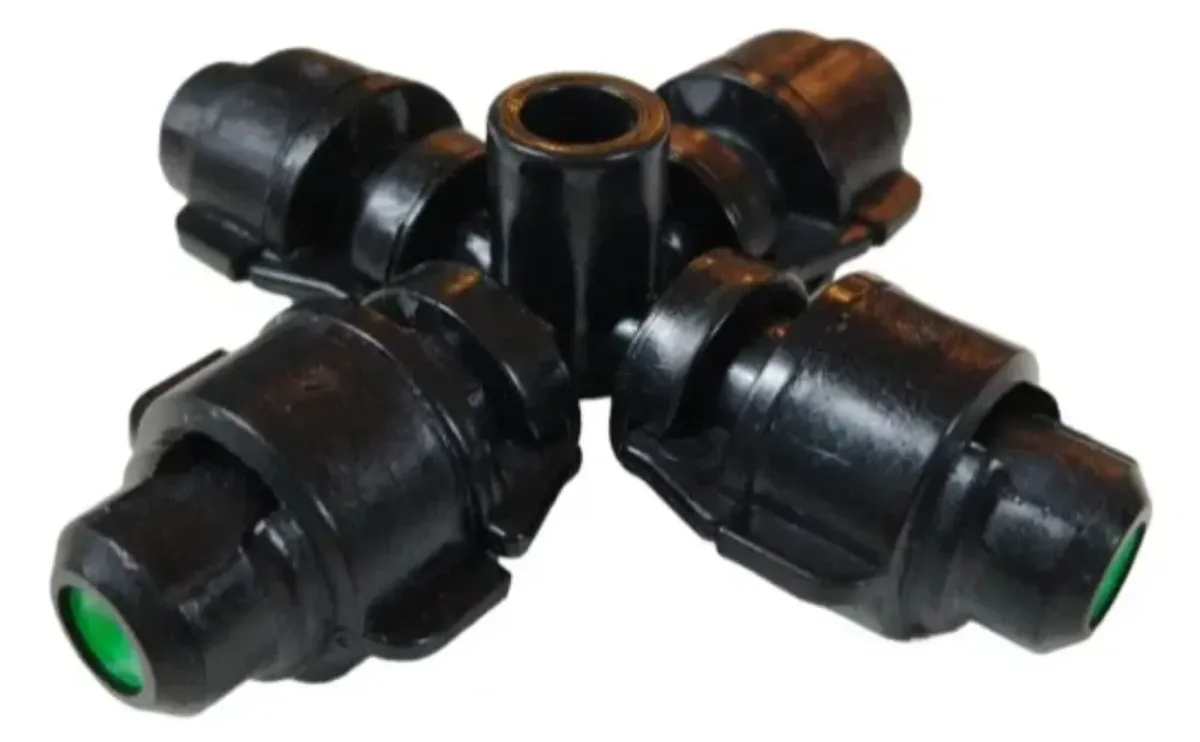

NEBULIZADOR FOGGER 4 BQ 28 L/HR AQUA
Ficha Técnica: Nebulizador Fogger 4 Boquillas - $28\text{ L/h}$
Descripción Técnica de Arquitectura Mecánica, Dinámica de Fluidos y Materiales
Este emisor cuádrulo de alta eficiencia está inyectado bajo estrictas tolerancias dimensionales para asegurar una descarga radial perfectamente equilibrada sin caídas de presión en los extremos:
Inyección en Polímeros Técnicos Libres de Fatiga con Filtro UV: Fabricado íntegramente con plásticos de ingeniería vírgenes de alta resistencia (Polioximetileno - POM y Polipropileno) estabilizados contra la radiación ultravioleta. Su formulación molecular evita la cristalización plástica bajo el sol directo de la Región Metropolitana, soporta la abrasión interna por micropartículas y tolera la conducción de productos químicos disueltos (nutrientes, ácidos de limpieza o insecticidas).
Cuatro Cámaras de Vórtice de Flujo Turbulento: Cada una de las cuatro boquillas cuenta con canales internos dispuestos geométricamente en espiral. El agua es acelerada centrífugamente a alta velocidad antes de salir por los orificios de descarga, generando una turbulencia mecánica que rompe el fluido en millones de microgotas perfectamente simétricas, lo que evita que las sales minerales del agua se depositen y tapen la salida.
Distribución Radial Simétrica en Cruz ($90^\circ$): Las cuatro boquillas están dispuestas en ángulos rectos de $90^\circ$, proyectando la neblina de forma radial-horizontal completa. Esto maximiza el volumen de aire cubierto desde un solo punto de suspensión, logrando una mezcla térmica más rápida y homogénea con el aire seco circundante.
Diseño de Tapas Roscadas Intercambiables y Desarmables: El cabezal cuádruple permite desenroscar cada una de las boquillas de forma manual y limpia en terreno. Esto facilita las labores de inspección visual, purga de sedimentos o limpieza de carbonato de calcio (sarro) sin necesidad de desmontar el cuerpo de la línea principal de riego.
Conexión de Entrada Cónica de Alta Presión: Su base incorpora un terminal de espiga o conector rápido cónico de $4\text{ mm}$ diseñado para insertarse de manera estanca a presión sobre microtubos técnicos o acoplarse directamente a las válvulas de paso antigoteo (LPD), resistiendo los ciclos continuos de encendido y apagado de las bombas de alta presión.
Características Principales
Enfriamiento Evaporativo de Alto Rendimiento: Diseñado para instalación aérea invertida (colgante). Al situarse en la parte superior del recinto, las microgotas descienden flotando en el aire y se evaporan por completo antes de tocar el suelo o humedecer en exceso el cultivo, logrando reducir la temperatura ambiental entre $4^\circ\text{C y } 8^\circ\text{C}$ al absorber el calor sensible del entorno.
Sistemas de Humidificación Industrial (Mist): Ideal para invernaderos automatizados de propagación, germinación de semillas delicadas, producción de hongos o cámaras de climatización que exigen mantener niveles estables de humedad relativa por sobre el 80% sin generar anoxia o encharcamientos en las bandejas de cultivo.
Instrucciones Técnicas de Instalación, Rangos de Presión y Cableado Hidráulico
Para lograr una nebulización perfecta, evitar el goteo residual que daña las raíces y mantener operando el sistema dentro de sus rangos mecánicos seguros, aplique el siguiente protocolo en terreno:
Rango de Presión Operativa Dinámica (Paso Crítico Mandatorio):
Presión de Trabajo Óptima: Requiere una presión constante de $3.0\text{ a } 4.0\text{ Bar}$ ($43.5\text{ a } 58.0\text{ PSI}$) medida directamente en la boquilla.
Nota de Ingeniería: Si la presión hidrodinámica en la línea baja de los $2.5\text{ Bar}$ ($36.2\text{ PSI}$), las cámaras de vórtice perderán velocidad centrífuga. El nebulizador comenzará a gotear y chorrear agua en forma líquida en lugar de proyectar neblina, inundando de forma localizada las plantas y perdiendo por completo el efecto de enfriamiento evaporativo.
Uso Obligatorio de Válvula Antigoteo (LPD): Se recomienda instalar siempre el fogger cuádruple acoplado a una válvula antigoteo de alta presión (Leakage Prevention Device). Esta micro-válvula mecánica retiene el paso de agua hasta que la línea alcance los $3.0\text{ Bar}$, logrando que todas las boquillas del invernadero se abran en el mismo segundo. Al apagar la bomba, la válvula LPD corta el paso de agua de forma instantánea al bajar de $1.5\text{ Bar}$, evitando el goteo residual sobre los cultivos y manteniendo las tuberías precargadas a presión para el siguiente ciclo.
Metodología de Montaje y Espaciamiento Hidráulico en Terreno:
Perfore la manguera de polietileno matriz (de $16\text{ mm}$ o $20\text{ mm}$) utilizando un perforador sacabocados técnico de $3\text{ mm}$ o $4\text{ mm}$ limpio y libre de rebabas plásticas.
Conecte un tramo de microtubo de $4\text{ mm}$ de PVC flexible acoplado a una estaca pesada colgante con estabilizador para que el fogger cuádruple cuerza perfectamente vertical y las boquillas proyecten la neblina radial simétrica.
Espaciamiento sugerido: Distanciar los foggers cuádruples entre $1.5\text{ y } 2.0\text{ metros}$ entre sí a lo largo de la línea lateral, y mantener una separación máxima de $2.0\text{ a } 2.5\text{ metros}$ entre líneas paralelas para asegurar un traslape uniforme del micro-rocío suspendido.
Filtración Exigida contra Obstrucciones: Debido a los micro-orificios de salida calibrados para dar $7\text{ L/h}$ por cada lado, es estrictamente obligatorio instalar un sistema de filtración de malla o anillos de mínimo 120 Mesh (130 micras) en la cabecera de control del sistema. El agua con sedimentos, óxidos o arenas finas obstruirá las boquillas de forma inmediata, alterando el patrón de dispersión.
Especificaciones Técnicas
Tipo de Producto: Microaspersor nebulizador estático de alta presión tetradireccional (Fogger 4 salidas).
Caudal Nominal Combinado: $28\text{ Litros por hora}$ ($28\text{ L/h}$) a una presión constante de $3.5\text{ Bar}$ ($7\text{ L/h}$ por boquilla).
Número de Salidas / Boquillas: 4 Boquillas de descarga dispuestas en cruz a $90^\circ$.
Color Identificatorio Técnico: Cuerpo Aqua (Celeste / Azul claro) para identificación rápida de caudal.
Rango Operativo de Presión: $2.5\text{ Bar}$ a $4.5\text{ Bar}$.
Diámetro de Cobertura Promedio: Aproximadamente $1.5\text{ a } 1.8\text{ metros}$ de diámetro total (instalado de forma invertida a una altura de $2.0\text{ metros}$ del suelo).
Conexión de Entrada: Conector rápido de presión cónico de $4\text{ mm}$ (Espiga / Barb).
